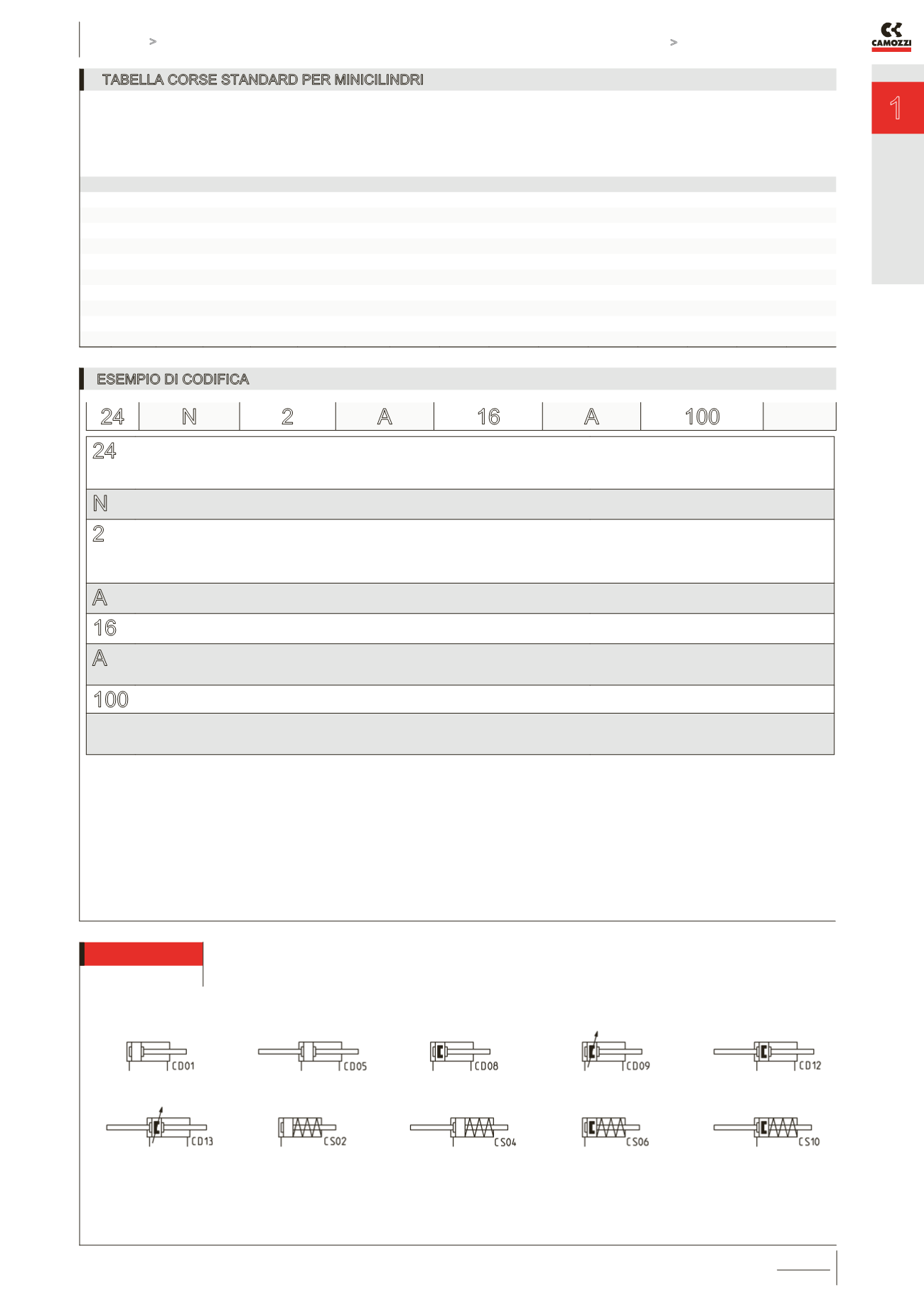

Minicilindri Serie 16 - 24 - 25

CATALOGO

1

/1.05.02

1

>

Release 8.8

MOVIMENTO >

MOVIMENTO

TABELLA CORSE STANDARD PER MINICILINDRI

■ = Doppio effetto

✖ = Semplice effetto

CORSE STANDARD

Serie Ø

10

25

40

50

80

100

125

160

200

250

300

320

400

500

16

8

■✖ ■✖ ■✖ ■✖

16

10

■✖ ■✖ ■✖ ■✖

16

12

■✖ ■✖ ■✖ ■✖

24

16

■✖ ■✖ ■✖ ■✖

24

20

■✖ ■✖ ■✖ ■✖

24

25

■✖ ■✖ ■✖ ■✖

25

16

25

20

25

25

ESEMPIO DI CODIFICA

24

SERIE

16 = non magnetico

24 = magnetico

25 = magnetico, ammortizzato, regolabile

N

VERSIONE

N = standard

2

FUNZIONAMENTO

1 = semplice effetto, molla anteriore, non ammortizzato

2 = doppio effetto

3 = doppio effetto, stelo passante

7 = semplice effetto, stelo passante

SIMBOLI PNEUMATICI

CS02 (s. 16) - CS06 (s. 24)

CD01 (s. 16) - CD08 (s. 24) - CD09 (s. 25)

CD05 (s. 16) - CD12 (s. 24) - CD13 (s. 25)

CS04 (s. 16) - CS10 (s. 24)

A

CARATTERISTICHE MATERIALI

A = stelo INOX rullato AISI 303 - camicia INOX AISI 304 - testate AL anodizzato

16

ALESAGGIO

08 = 8 mm - 10 = 10 mm - 12 = 12 mm - 16 = 16 mm - 20 = 20 mm - 25 = 25 mm

A

TIPO COSTRUTTIVO

A = ghiera V + dado stelo U

RL = cilindro con bloccastelo ø20 - ø25.

100

CORSA (vedi tabella)

= standard

V = guarnizione stelo FKM

W = tutte le guarnizioni in FKM, +130°C (solo per serie 25)

24 N

2

A

16

A

100

SIMBOLI PNEUMATICI

I simboli pneumatici indicati nell’ESEMPIO DI CODIFICA sono riportati di seguito.
