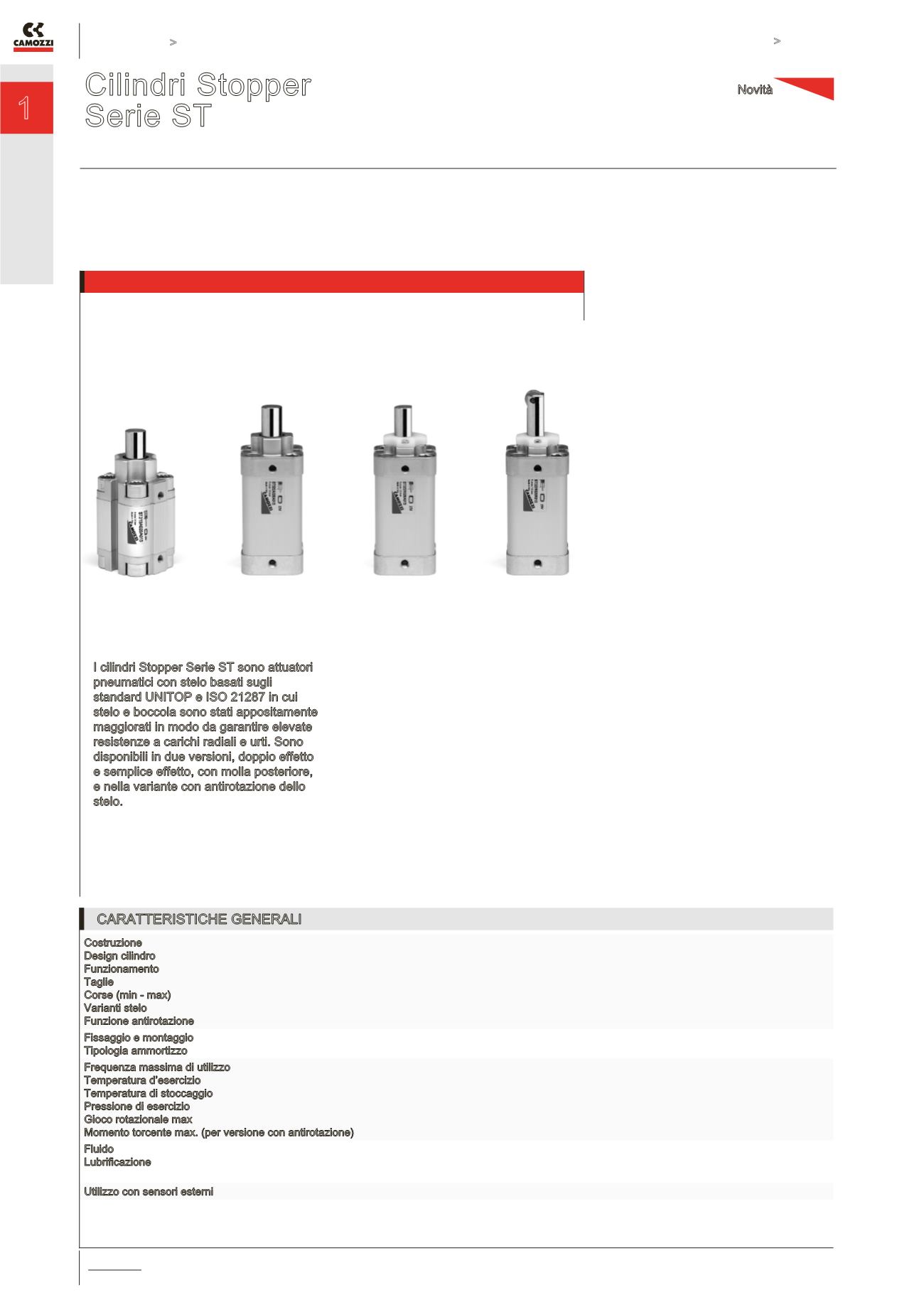

Cilindri Stopper Serie ST
MOVIMENTO >
CATALOGO
>
Release 8.8
/2.25.01
1
MOVIMENTO
Cilindri Stopper
Serie ST
Semplice e doppio effetto, magnetici, antirotazione
Taglie 20, 32, 40, 50 mm
I cilindri Stopper Serie ST sono attuatori
pneumatici con stelo basati sugli
standard UNITOP e ISO 21287 in cui
stelo e boccola sono stati appositamente
maggiorati in modo da garantire elevate
resistenze a carichi radiali e urti. Sono
disponibili in due versioni, doppio effetto
e semplice effetto, con molla posteriore,
e nella variante con antirotazione dello
stelo.
Per il rilevamento della posizione del
pistone, sul profilo sono ricavate, su
tre lati e parallelamente all’asse di
scorrimento dello stelo, le cave per
applicare e posizionare i sensori a
scomparsa (Mod. CST o CSH). Le cave
possono essere coperte con un profilo
copricava (Mod. S-CST-500). L’elevata
resistenza agli urti e ai carichi radiali
e la semplicità di montaggio fanno sì
che la Serie ST risulti particolarmente
adatta all’utilizzo in linee di trasporto/
convogliamento in cui è necessario
fermare i pezzi o i portapezzi in transito.
»
»
Conformi alle normative
UNITOP e ISO 21287
»
»
Design compatto
»
»
Possibilità di utilizzo con
sensori magnetici
»
»
Affidabili e silenziosi
»
»
Versione con antirotazione
dello stelo
»
»
Versione stelo con rullo
»
»
Versione con filetto
femmina sullo stelo
»
»
Elevata capacità di
assorbire l’energia cinetica
di pallet portapezzo
»
»
Ammortizzatori di
finecorsa meccanici
CARATTERISTICHE GENERALI
Costruzione
Design cilindro
Funzionamento
Taglie
Corse (min - max)
Varianti stelo
Funzione antirotazione
a profilo con viti autoformanti
compatto basato su standard UNITOP e ISO 21287
doppio effetto, semplice effetto molla posteriore, doppio effetto con molla posteriore
20, 32, 40 (solo Mod. ST32), 50 mm
5 ÷ 30 mm (vedere tabella corse standard)
senza filetto, con filetto femmina, antirotazione, antirot. con filetto femmina, antirot. con rullino
con anello antifrizione in tecnopolimero
Fissaggio e montaggio
Tipologia ammortizzo
diretto con fori sulle testate, in qualsiasi posizione
ammortizzatori meccanici di finecorsa in gomma
Frequenza massima di utilizzo
Temperatura d’esercizio
Temperatura di stoccaggio
Pressione di esercizio
Gioco rotazionale max
Momento torcente max. (per versione con antirotazione)
5 Hz (Ø 20, 32, 40 mm) - 3 Hz (Ø 50 mm)
0°C ÷ 80°C (con aria secca -20°C)
-20°C ÷ 100°C
1 ÷ 10 bar (doppio effetto) - 2 ÷ 10 bar (semplice effetto)
± 4° (Ø 20, 32 e 40 mm) - ± 3° (Ø 50 mm)
1.5 Nm (Ø 20 mm) - 2.5 Nm (Ø 32 e 40 mm) - 3.5 Nm (Ø 50 mm)
Fluido
Lubrificazione
aria filtrata in classe 7.8.4 secondo ISO 8573-1.
Non necessaria. Sul cilindro viene eseguita una pre-lubrificazione. Nel caso si utilizzasse aria
lubrificata, si consiglia olio ISOVG32 e di non interrompere mai la lubrificazione.
Utilizzo con sensori esterni
cave su tre lati per sensori Mod. CST e CSH
