Prodotti destinati all’industria.
Condizioni generali di vendita disponibili sul sito
www.camozzi.com.Cilindri Stopper Serie ST
CATALOGO
1
/2.25.02
1
>
Release 8.8

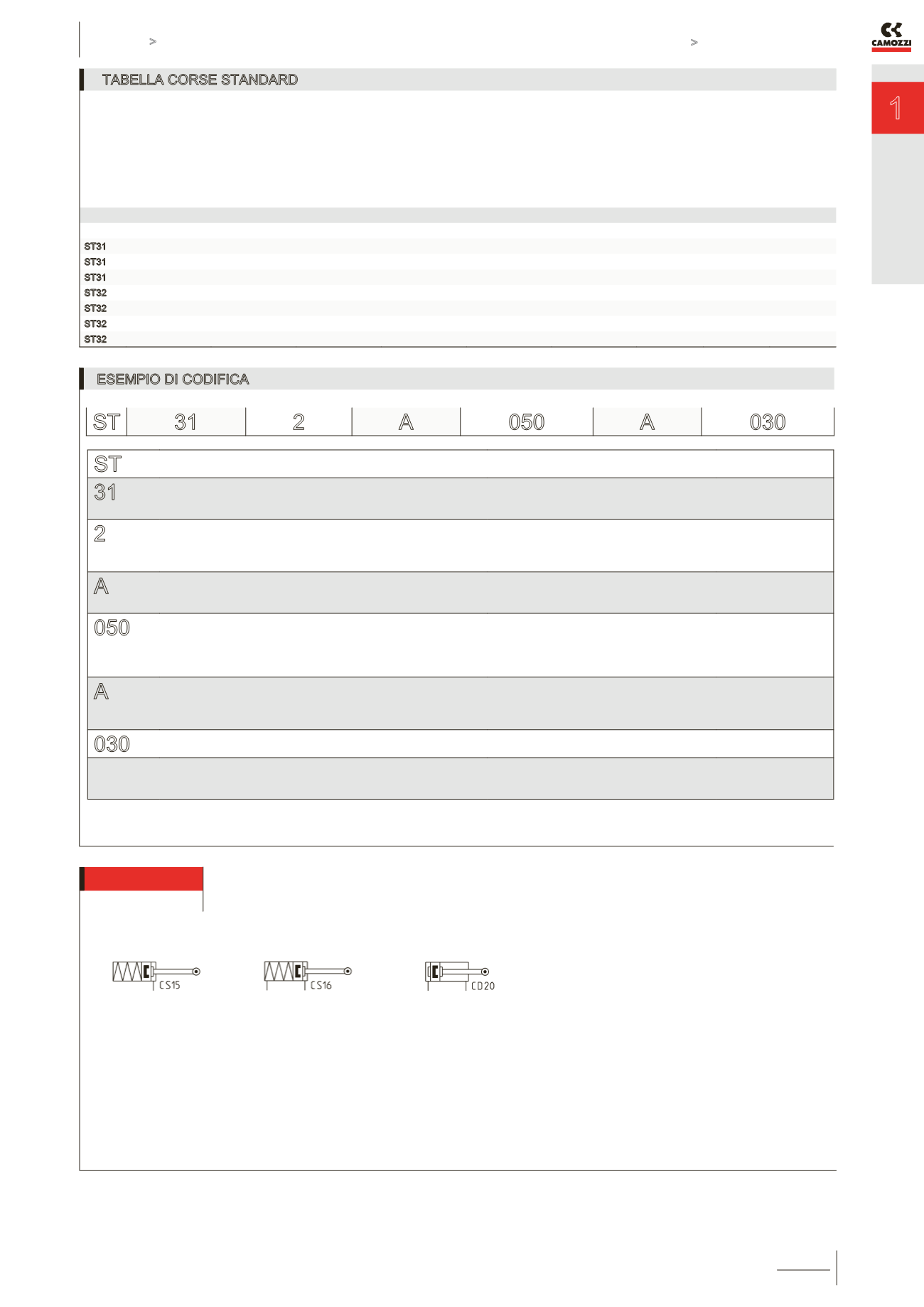

MOVIMENTO >
MOVIMENTO
TABELLA CORSE STANDARD
✖ = Semplice effetto e doppio effetto
CORSE STANDARD
Mod.
Ø
10
15
20
25
30
ST31
20
✖
ST31
32
✖
ST31
50
✖
ST32
20
✖
✖
ST32
32
✖
✖
✖
ST32
40
✖
✖
✖
ST32
50
✖
✖
✖
ESEMPIO DI CODIFICA
ST
SERIE
31
NORMATIVA:
31 = UNITOP
32 = ISO 21287
2
FUNZIONAMENTO:
2 = doppio effetto
4 = semplice effetto, molla posteriore
9 = doppio effetto, molla posteriore
SIMBOLI PNEUMATICI:
CD20
CS15
CS16
A
DESIGN:
A = standard
R = antirotazione (solo per Mod. ST32)
050
ALESAGGIO:
020 = 20 mm
032 = 32 mm
040 = 40 mm (solo per Mod. ST32)
050 = 50 mm
A
TIPO COSTRUTTIVO:
A = standard
R = con rullo (solo per la versione antirotazione)
F = filetto femmina (solo per Mod. ST32)
030
CORSA (vedi tabella)
VERSIONE:
= standard
( _ _ _ ) = stelo più lungo di _ _ _ mm
ST 31
2
A
050
A
030
SIMBOLI PNEUMATICI
I simboli pneumatici indicati nell’ESEMPIO DI CODIFICA sono riportati di seguito.
