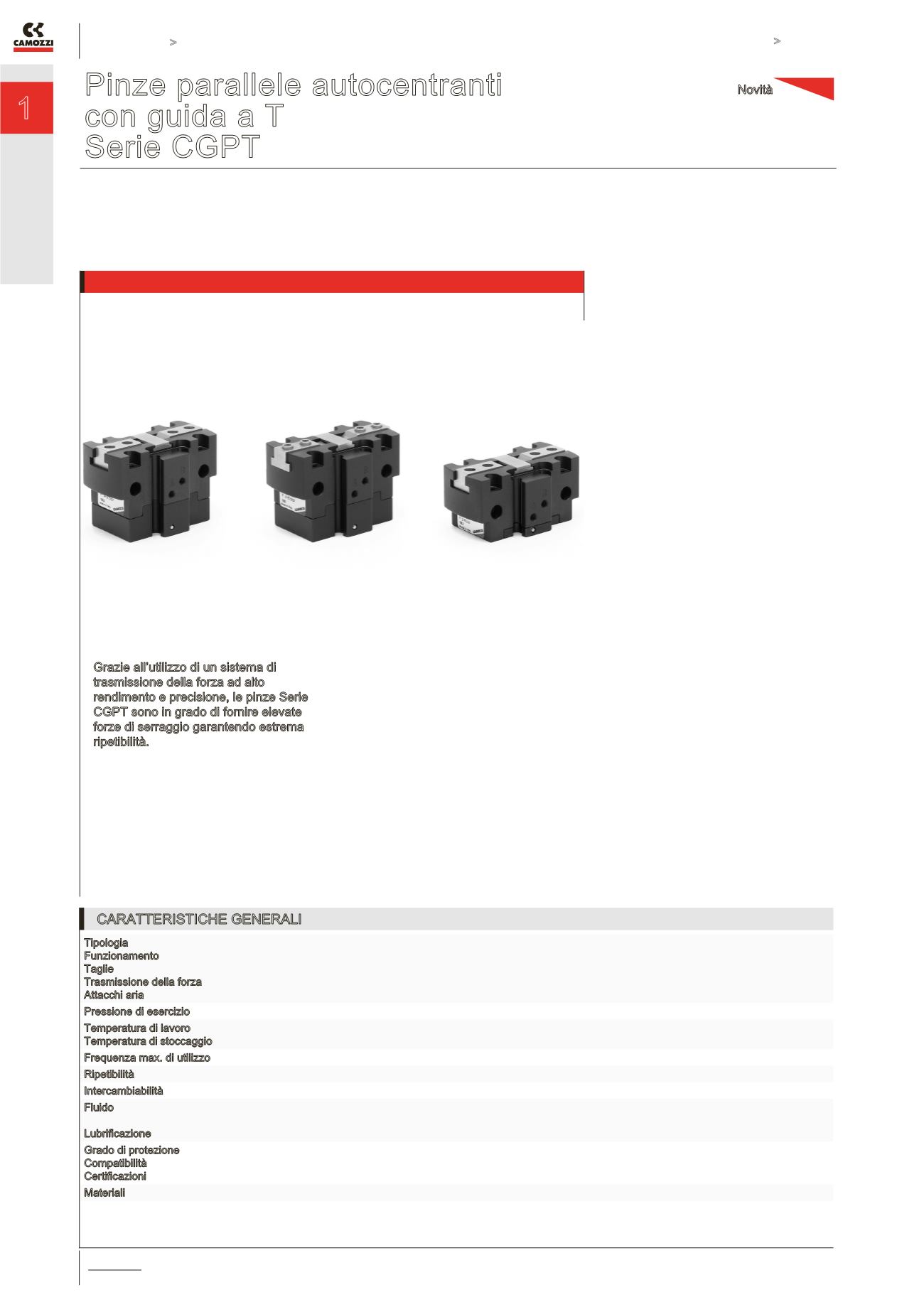

Pinze parallele autocentranti Serie CGPT
MOVIMENTO >
CATALOGO
>
Release 8.8
/7.17.01
1
MOVIMENTO
Pinze parallele autocentranti
con guida a T
Serie CGPT
Semplice e doppio effetto, magnetiche, autocentranti
Alesaggi: ø 16, 20, 25, 32, 40 mm
Grazie all’utilizzo di un sistema di
trasmissione della forza ad alto
rendimento e precisione, le pinze Serie
CGPT sono in grado di fornire elevate
forze di serraggio garantendo estrema
ripetibilità.
L’ampia gamma di taglie disponibili
consente di individuare la soluzione
migliore per ogni esigenza di
manipolazione.
Con la pinza vengono fornite delle
boccole di centraggio realizzate
con tolleranza h8, le quali una volta
posizionate sul corpo e/o sulle
griffe sono in grado di garantire, in
fase di manutenzione, un’elevata
intercambiabilità delle pinze e delle
prolunghe.
»
»
Design robusto,
compatto e leggero
»
»
Elevate forze di
chiusura ed apertura
»
»
Fissaggio dall’alto, dal
basso o sul fianco
»
»
Alimentazione sul fianco
o sul fondo (anche
senza utilizzo di tubi)
»
»
Griffe autocentranti
»
»
Elevata ripetibilità di
chiusura ed apertura
»
»
Elevata intercambiabilità
(boccole di centraggio)
»
»
Rilevamento della posizione
grazie all’utilizzo di sensori
magnetici a scomparsa
»
»
Compatibile con
direttiva ROHS
»
»
Esente da Rame,
Silicone e PTFE
»
»
Elevata affidabilità
»
»
Elevata resistenza ai carichi
esterni grazie alla guida a T
»
»
Varianti disponibili:
utilizzo in zone ATEX
e alte temperature
CARATTERISTICHE GENERALI
Tipologia
Funzionamento
Taglie
Trasmissione della forza
Attacchi aria
Pinza parallela autocentrante con guida a T
Semplice effetto (NO, NC), doppio effetto
Ø16, 20, 25, 32, 40 mm
A leva
M3 (Ø16), M5 (Ø20, 25, 32), G1/8 (Ø40)
Pressione di esercizio
2 ÷ 8 bar (doppio effetto), 4 ÷ 8 bar (semplice effetto)
Temperatura di lavoro
Temperatura di stoccaggio
5°C ÷ 60°C (standard) - 5°C ÷ 150°C (versione alte temperature)
-10°C ÷ 80°C
Frequenza max. di utilizzo 3 Hz (ø 16, 20, 25, 32), 2 Hz (ø 40)
Ripetibilità
0.02 mm
Intercambiabilità
0.1 mm
Fluido
Lubrificazione
Aria filtrata in classe 7.4.4 secondo ISO 8573-1. Nel caso si utilizzasse aria lubrificata, si consiglia olio ISOVG32 e di non
interrompere mai la lubrificazione.
Dopo 10 milioni di cicli ingrassare le zone di scorrimento utilizzando grasso Molykote DX.
Grado di protezione
Compatibilità
Certificazioni
IP 40
Direttiva ROHS
ATEX (II 2GD c IIC 120°C(T4)-20°C≤Ta≤80)
Materiali
Esenti da Rame, Silicone e PTFE
NB: pressurizzare gradualmente l’impianto pneumatico per evitare movimenti incontrollati.
