Prodotti destinati all’industria.
Condizioni generali di vendita disponibili sul sito
www.camozzi.com.Pinze parallele autocentranti Serie CGPT
CATALOGO
1
/7.17.02
1
>
Release 8.8
MOVIMENTO >
MOVIMENTO

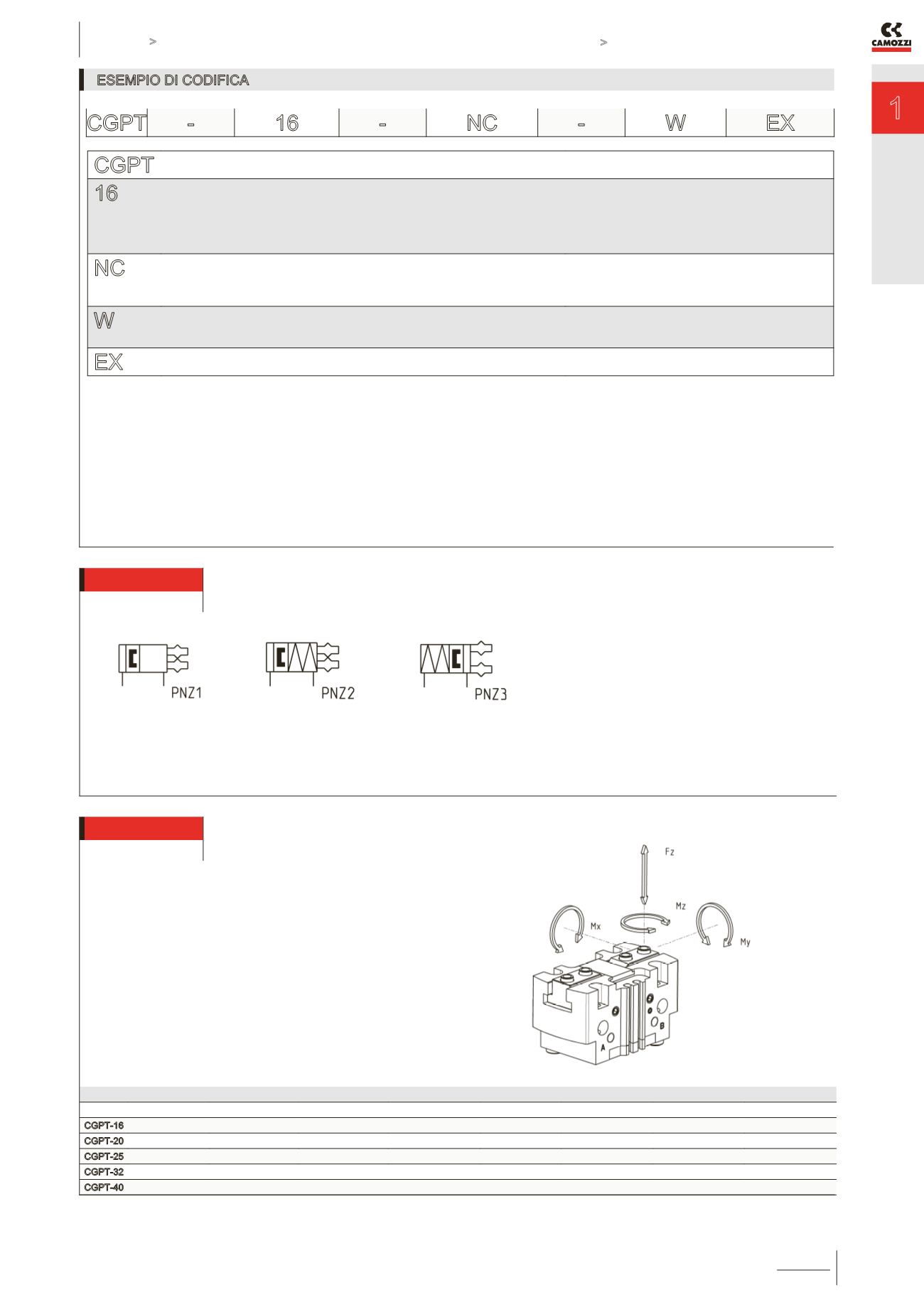

ESEMPIO DI CODIFICA
CGPT
SERIE
16
TAGLIA:
16 = ø 16 mm
20 = ø 20 mm
25 = ø 25 mm
32 = ø 32 mm
40 = ø 40 mm
NC
FUNZIONAMENTO
= doppio effetto
NO = semplice effetto normalmente aperta
NC = semplice effetto normalmente chiusa
SIMBOLI PNEUMATICI
PNZ1
PNZ3
PNZ2
W
VERSIONE:
= standard
W = alte temperature (150°C) - non magnetiche
EX
Aggiungere EX per ordinare la versione certificata ATEX
CGPT -
16
-
NC
-
W EX
SIMBOLI PNEUMATICI
I simboli pneumatici indicati nell’ESEMPIO DI CODIFICA sono riportati di seguito.
Carichi e momenti massimi ammissibili
Fz s, Mx s, My s, Mz s =
carichi e momenti massimi
ammissibili in condizioni statiche
Fz d, Mx d, My d, Mz d =
carichi e momenti massimi
ammissibili in condizioni dinamiche
Mod.
Fz s (N)
Mx s (Nm)
My s (Nm)
Mz s (Nm)
Fz d (N)
Mx d (Nm)
My d (Nm)
Mz d (Nm)
CGPT-16
200
2.5
2.5
2
2
0.06
0.06
0.06
CGPT-20
350
5
7.5
4
4
0.12
0.12
0.12
CGPT-25
600
8
13
6.5
6
0.25
0.25
0.25
CGPT-32
900
18
30
15
9
0.5
0.5
0.5
CGPT-40
1500
40
60
30
15
1
1
1
