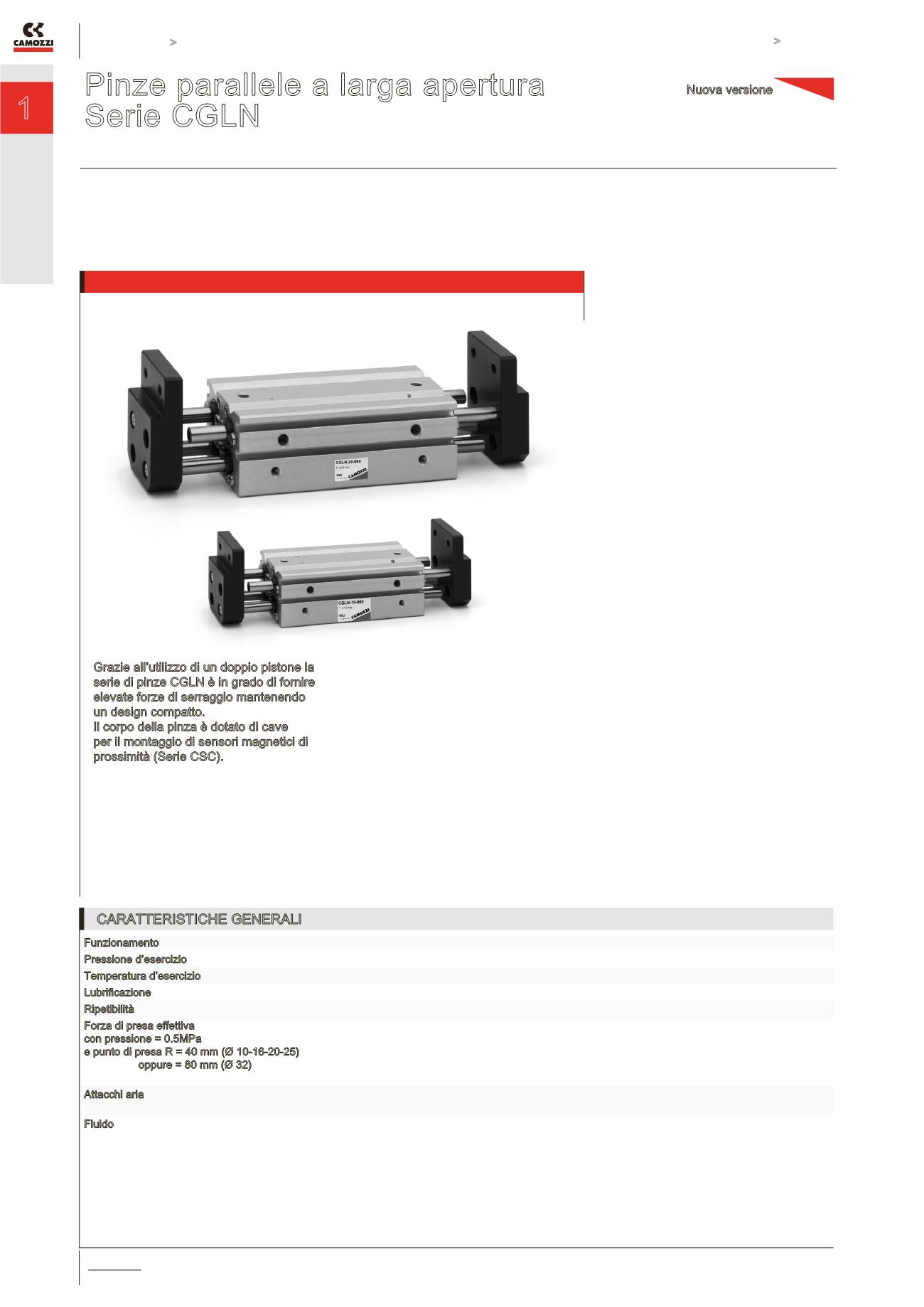

Pinze parallele a larga apertura Serie CGLN
MOVIMENTO >
CATALOGO
>
Release 8.8
/7.27.01
1
MOVIMENTO
Pinze parallele a larga apertura
Serie CGLN
Alesaggi: ø 10, 16, 20, 25, 32 mm
Grazie all’utilizzo di un doppio pistone la
serie di pinze CGLN è in grado di fornire
elevate forze di serraggio mantenendo
un design compatto.
Il corpo della pinza è dotato di cave
per il montaggio di sensori magnetici di
prossimità (Serie CSC).
L’ampia gamma di taglie e corse
disponibili consente di individuare la
soluzione migliore per ogni esigenza di
manipolazione.
Per facilitare il preciso riposizionamento
della pinza sono stati realizzati 2 fori
calibrati sulle dita di presa e 2 sedi per
spine di centraggio sulla base.
»
»
Elevata flessibilità
di montaggio
»
»
Meccanismo di
sincronizzazione a
pignone e cremagliera
»
»
Eccezionale robustezza
costruttiva
CARATTERISTICHE GENERALI
Funzionamento
doppio effetto
Pressione d’esercizio
2 bar ÷ 8 bar (3 bar ÷ 8 bar per Ø10)
Temperatura d’esercizio
5°C ÷ 60°C
Lubrificazione
non richiesta
Ripetibilità
± 0.1 mm
Forza di presa effettiva
con pressione = 0.5MPa
e punto di presa R = 40 mm (Ø 10-16-20-25)
oppure = 80 mm (Ø 32)
Ø 10 = 15N
Ø 16 = 45N
Ø 20 = 75N
Ø 25 = 125N
Ø 32 = 225N
Attacchi aria
Ø 10 - 16 - 20 - 25 = M5
Ø 32 = G1/8
Fluido
Aria filtrata, senza lubrificazione.
Nel caso si utilizzasse aria lubrificata, si consiglia olio ISO VG32 e di non interrompere mai la lubrificazione.
Nuova versione
