> Release 8.8 MOVIMENTO >
MOVIMENTO

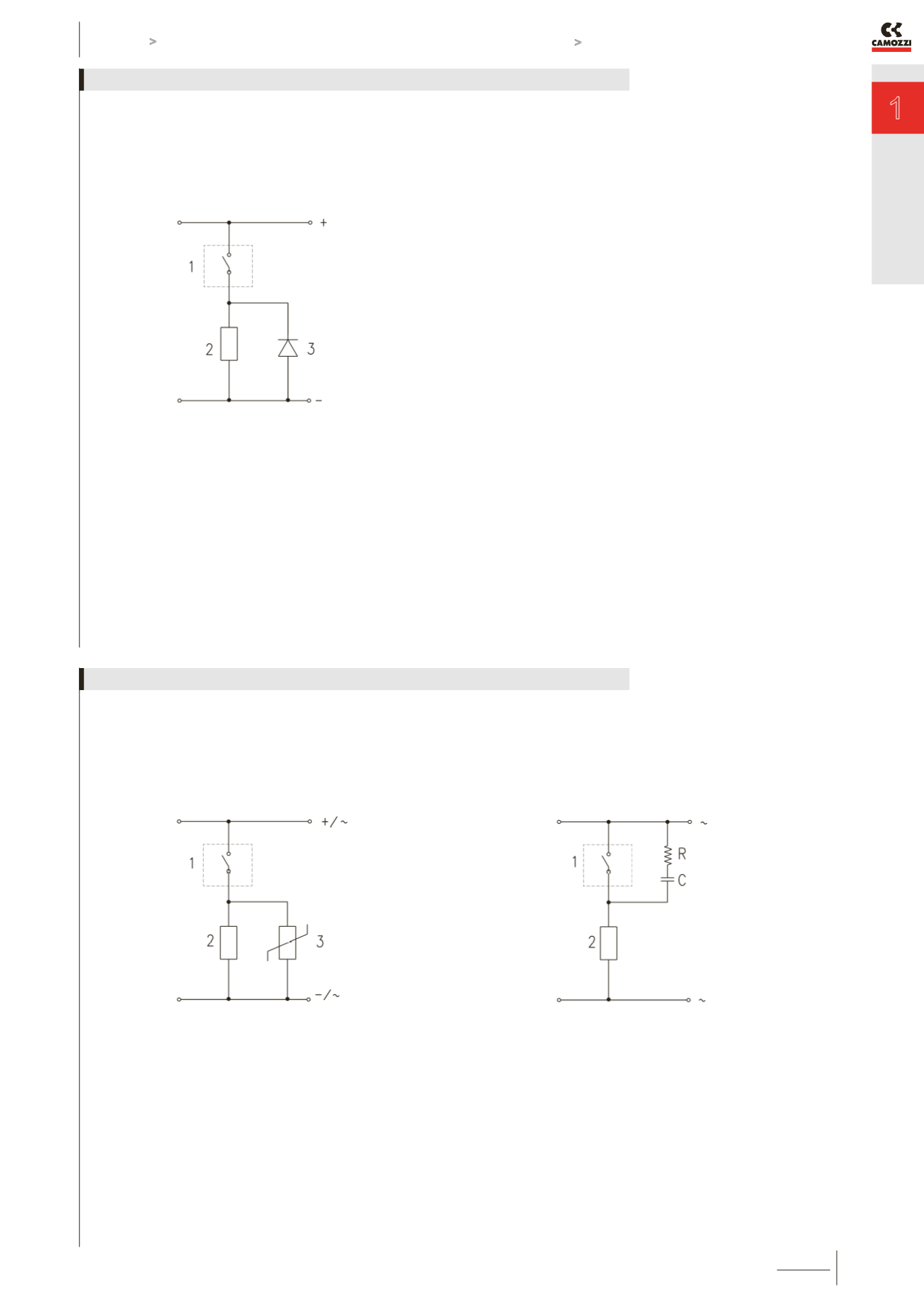

Applicazione in corrente continua: i sensori Reed non sono
protetti dalle sovratensioni generate da carichi induttivi, quindi si
consiglia l’uso di circuiti soppressori di picchi di tensione. In figura
è indicato un tipico esempio.
Legenda:
1 = Sensore
2 = Carico
3 = Diodo di protezione
Circuito soppressore di picchi di tensione con carichi induttivi
Applicazione in corrente continua ed alternata: i sensori Reed
non sono protetti dalle sovratensioni generate da carichi induttivi,
quindi si consiglia l’uso di circuiti soppressori di picchi di tensione.
In figura è indicato un tipico esempio.
Legenda:
1 = Sensore
2 = Carico
3 = Varistore di protezione
Applicazione in corrente alternata: i sensori Reed non sono
protetti dalle sovratensioni generate da carichi induttivi, quindi si
consiglia l’uso di circuiti soppressori di picchi di tensione. In figura
è indicato un tipico esempio.
Legenda:
1 = Sensore
2 = Carico
C + R = Serie di Resistenza e Condensatore di protezione
Circuiti soppressori di picchi di tensione con carichi induttivi
