Prodotti destinati all’industria.
Condizioni generali di vendita disponibili sul sito
www.camozzi.com.Valvole a cartuccia Serie 8
CATALOGO
2
/2.03.02
2
>
Release 8.8
CONTROLLO >
CONTROLLO
ESEMPIO DI CODIFICA
8
SERIE
10
TAGLIA:
10 = Taglia 1
20 = Taglia 2
30 = Taglia 3
C5
ESECUZIONE CORPO:
C5 = cartuccia
1
NUMERO VIE - FUNZIONI:
1 = 2/2 vie NC oppure 3/2 vie NC
NB: Il funzionamento dipende dalla sede che si utilizza (per maggiori dettagli vedere pagine seguenti)
00
CONNESSIONI PNEUMATICHE:
00 = cartuccia
F1
DIAMETRO NOMINALE:
F1 = Ø 5.0 mm (solo taglia 1)
G7 = Ø 6.6 mm (solo taglia 2)
K1 = Ø 9.0 mm (solo taglia 3)
3
MATERIALI TENUTE:
3 = FKM
2
MATERIALI CORPO:
2 = ottone
OX2
OX2 = per ossigeno (residuo non volatile inferiore a 33 mg/m²)
NB: Il suffisso OX2 deve essere aggiunto anche nel caso di utilizzi con aria/gas.
8 10 C5 1 00 -
F1 3 2 -
OX2

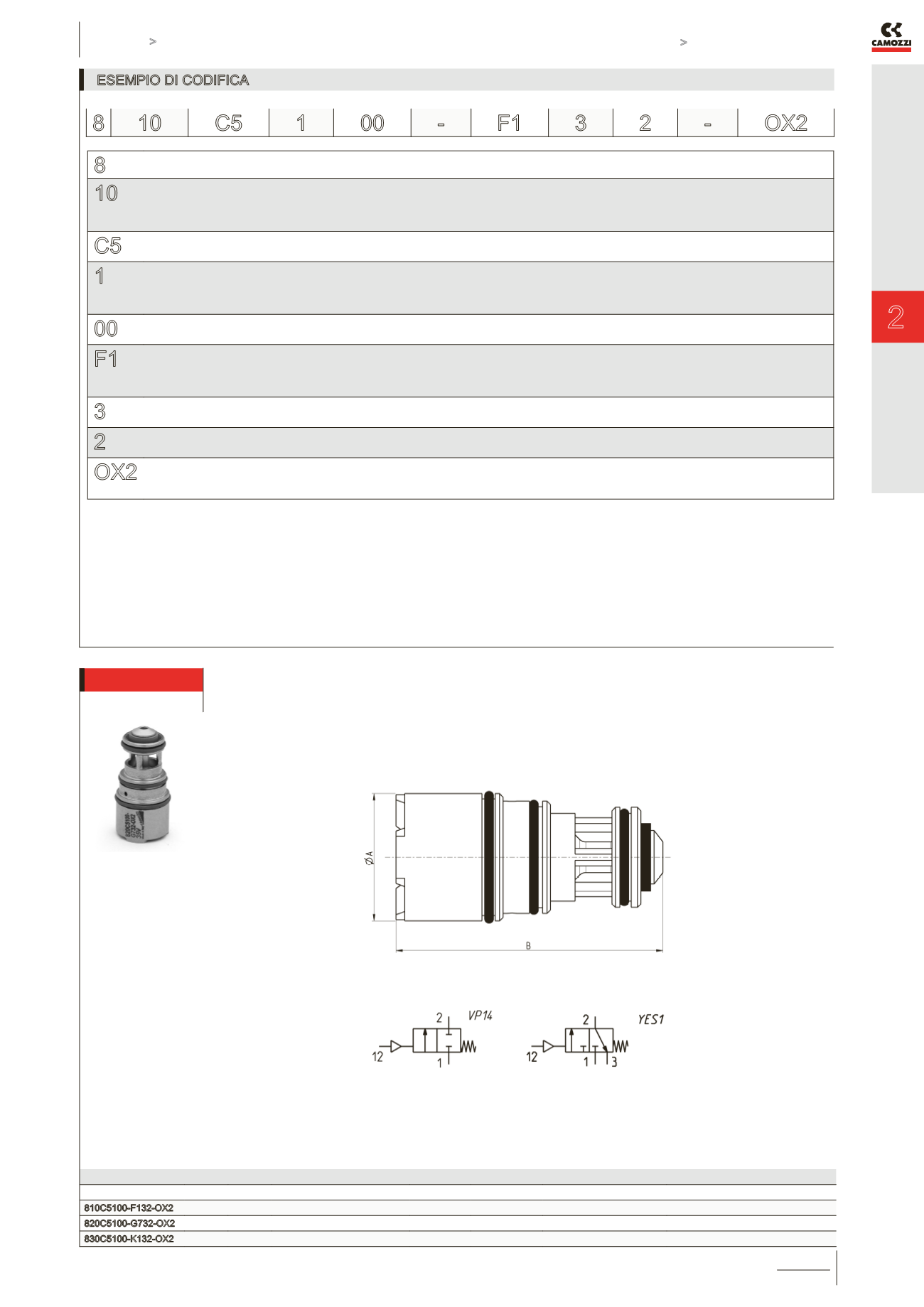

Valvola pneumatica a cartuccia 2/2 vie NC
Per il funzionamento 2/2 vie (simbolo pneumatico VP14) o 3/2 vie (simbolo pneumatico YES1) vedere
dimensionamento sedi nelle pagine seguenti.
Mod.
ØA
B
Diametro nominale Ø (mm)
kv (l/min)
Qn (Nl/min)
Pressione min/max (bar)
Pressione pilotaggio min/max (bar)
810C5100-F132-OX2
10
26.7
5.0
6.5
420
0 ÷ 6
3 ÷ 6
820C5100-G732-OX2 14.5 30.3
6.6
12.5
800
0 ÷ 6
3 ÷ 6
830C5100-K132-OX2
22
34.8
9.0
23
1480
0 ÷ 6
3 ÷ 6
