Elettrovalvole e valvole a comando pneumatico Serie 8
CONTROLLO >
CATALOGO
>
Release 8.8
/2.04.02
2
CONTROLLO

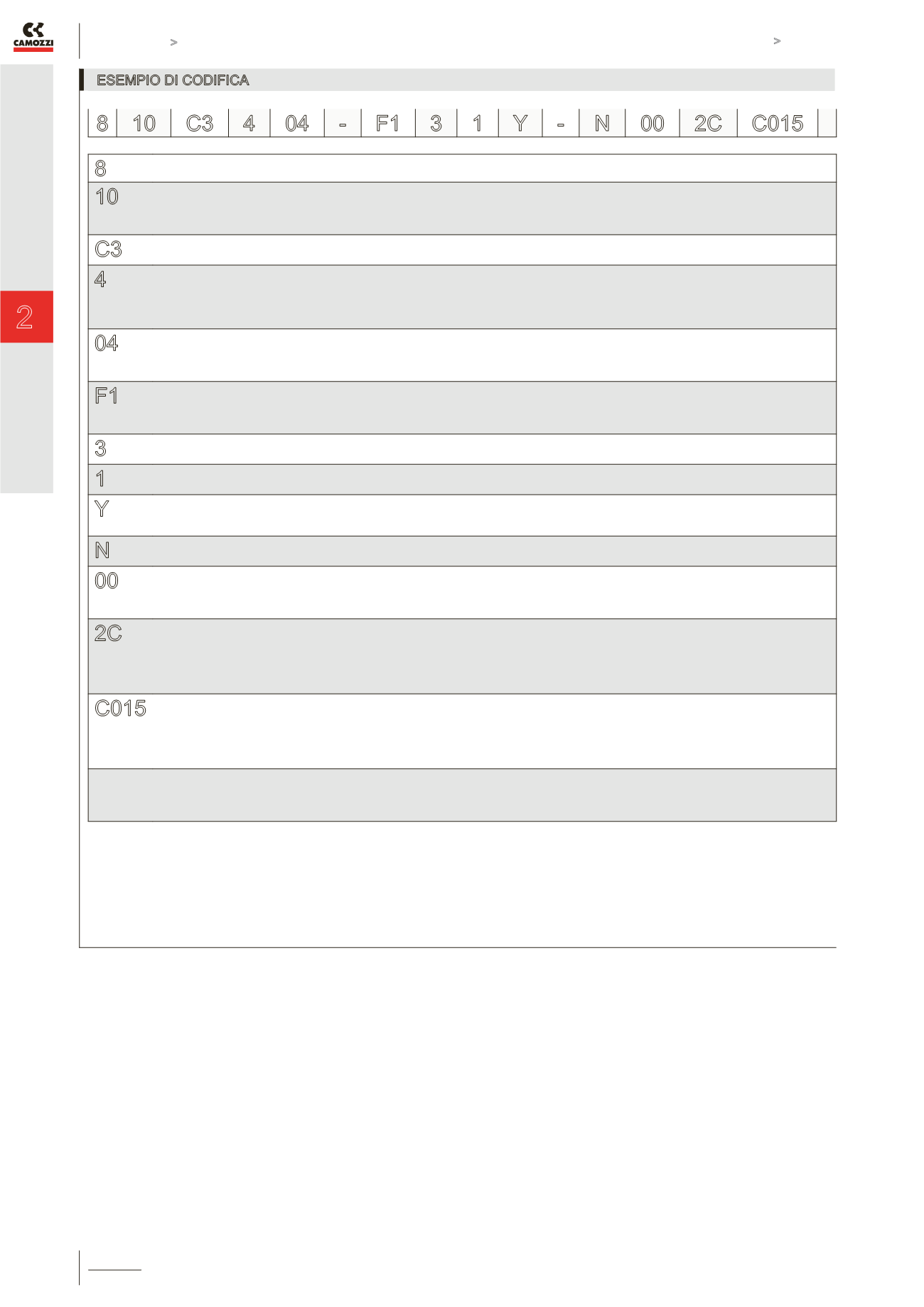

ESEMPIO DI CODIFICA
8 10 C3 4 04 - F1 3 1 Y - N 00 2C C015
8
SERIE
10
TAGLIA:
10 = Taglia 1
20 = Taglia 2
30 = Taglia 3
C3
ESECUZIONE CORPO:
C3 = corpo filettato
4
NUMERO VIE - FUNZIONI:
1 = 2/2 vie NC
2 = 2/2 vie NO
4 = 3/2 vie NC
5 = 3/2 vie NO
04
CONNESSIONI PNEUMATICHE:
04 = G1/8 (Taglia 1)
05 = G1/4 (Taglia 2)
06 = G3/8 (Taglia 3)
F1
DIAMETRO NOMINALE:
F1 = 5.0 mm (Taglia 1)
G7 = 6.6 mm (Taglia 2)
K1 = 9.0 mm (Taglia 3)
3
MATERIALI TENUTE:
3 = FKM
1
MATERIALI CORPO:
1 = alluminio
Y
INTERVENTO MANUALE:
N = non previsto
Y = previsto monostabile
N
ACCESSORI FISSAGGIO:
N = non previsti
00
OPZIONI:
00 = nessuna
PP = pilotaggio pneumatico
PE = elettropilota con pilotaggio esterno
2C
CONNESSIONE ELETTRICA:
2C = connessione tipo KN 90° + protezione + led (Taglia 1)
2F = connessione tipo KN in linea + protezione + led (Taglia 1)
3A = connessione DIN EN 175 301-803-C (8 mm)
4A = connessione standard industriale (9.4 mm)
7A = cavetti - lunghezza 300 mm (Taglia 2 - 3)
C015
TENSIONE - POTENZA ASSORBITA:
C012 = 12 V DC 1.3/0.25 W (Taglia 1)
C014 = 24 V DC 1.3/0.25 W (Taglia 1)
C020 = 12 V DC 2 W (Taglia 2 - 3)
C023 = 24 V DC 2 W (Taglia 2 - 3)
C025 = 48 V DC 2 W (Taglia 2 - 3)
VERSIONE:
= standard
OX1 = per ossigeno (residuo non volatile inferiore a 550 mg/m²)
OX2 = per ossigeno (residuo non volatile inferiore a 33 mg/m²)
