Valvole proporzionali Serie AP
CONTROLLO >
CATALOGO
>
Release 8.8
/15.01.06
2
CONTROLLO

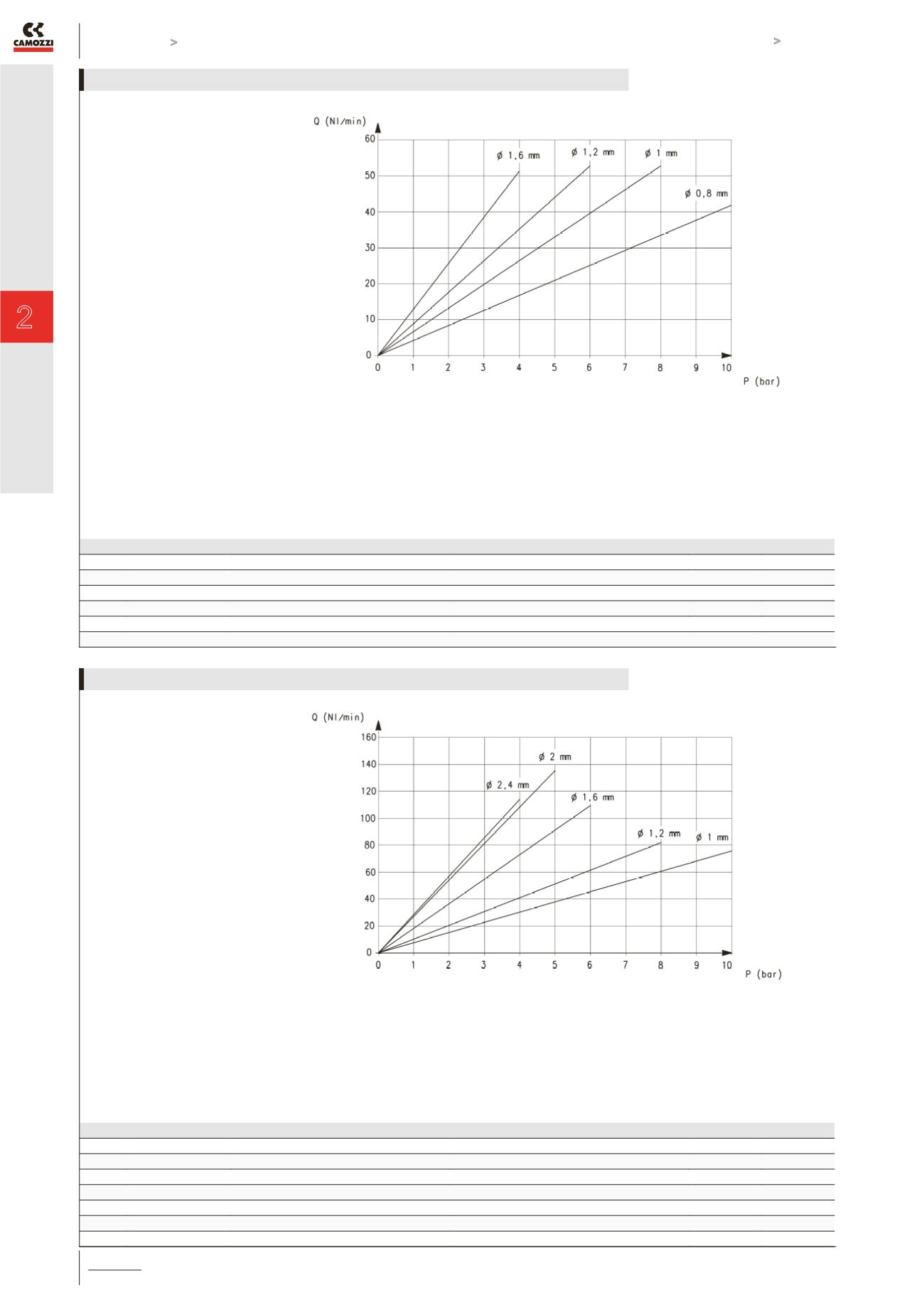

Portata massima in funzione della
pressione d’ingresso
LEGENDA DIAGRAMMA:
Q = Portata (Nl/min)
P = Pressione d’ingresso (bar)
TEMPI DI RISPOSTA calcolati in funzione del flusso massimo ad ogni pressione massima di lavoro. [ Tempo di risposta elettromeccanico: 10 ms ]
ø
Pin [bar]
Tempo di risposta carico [ ms ]
Tempo di risposta scarico [ ms ]
0% - 10% 0% - 90% 10% - 90%
100% - 90% 100% - 10% 90% - 10%
0.8 mm
10
12 43 31
11 39 28
1 mm
8
12 42 30
11 38 27
1.2 mm
6
10 41 31
11 41 30
1.6 mm
4
10 40 30
11 40 29
PORTATA MASSIMA E TEMPI DI RISPOSTA - taglia 16 mm
Portata massima in funzione della
pressione d’ingresso
LEGENDA DIAGRAMMA:
Q = Portata (Nl/min)
P = Pressione d’ingresso (bar)
TEMPI DI RISPOSTA calcolati in funzione del flusso massimo ad ogni pressione massima di lavoro. [ Tempo di risposta elettromeccanico: 10 ms ]
ø
Pin [bar]
Tempo di risposta carico [ ms ]
Tempo di risposta scarico [ ms ]
0% - 10% 0% - 90% 10% - 90%
100% - 90% 100% - 10% 90% - 10%
1 mm
10
10 36 26
10 36 26
1.2 mm
8
10 45 35
12 38 26
1.6 mm
6
12 45 33
12 40 28
2 mm
5
12 42 30
11 34 26
2.4 mm
4
11 45 34
12 44 32
PORTATA MASSIMA E TEMPI DI RISPOSTA - taglia 22 mm
