PROGRAMME DE FABRICATION
>
Version 8.8
3
F.R.L.
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
www.camozzi.com.153
F.R.L. >
Série MC

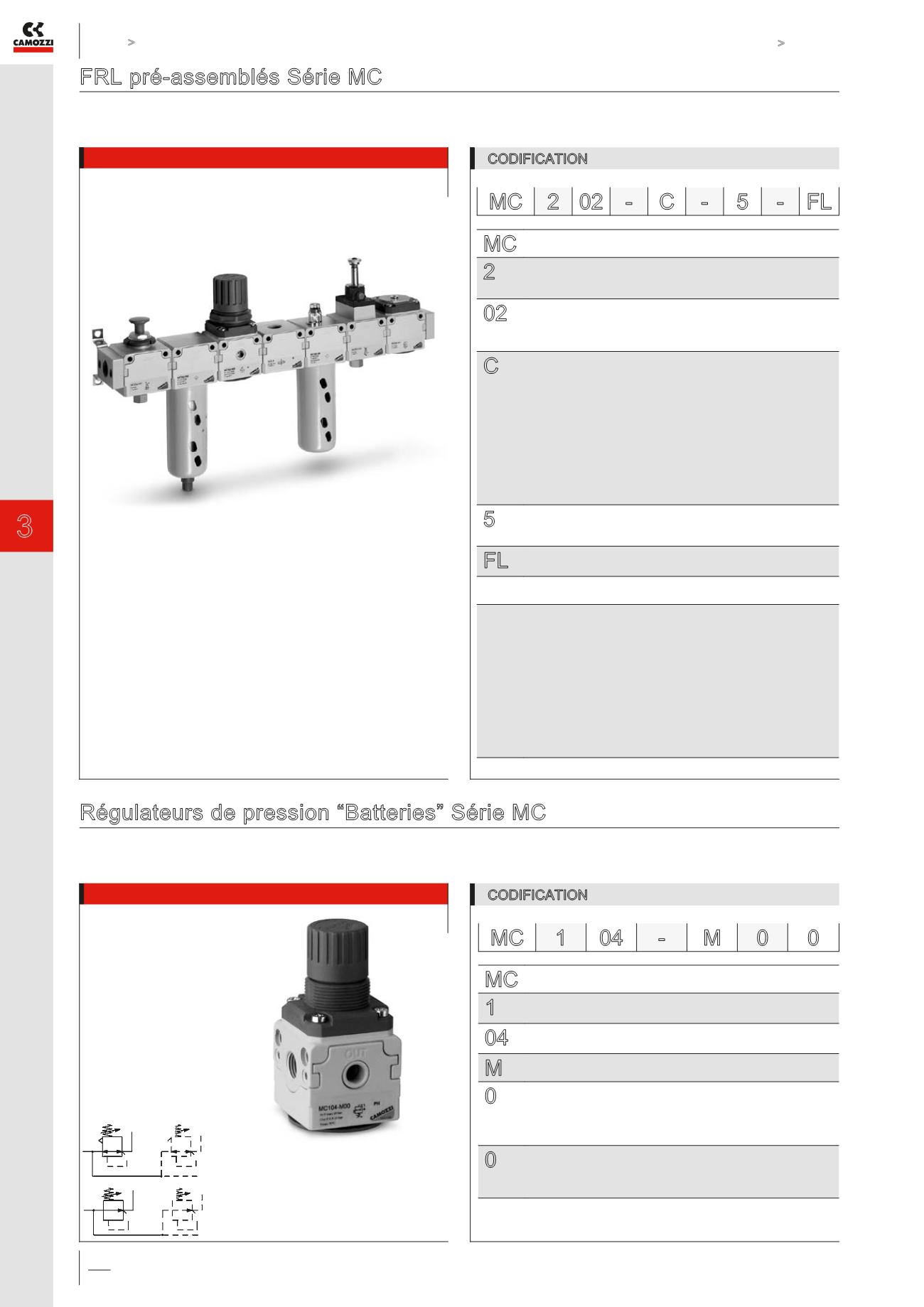

FRL pré-assemblés Série MC
Raccordement: 1/4, 3/8, 1/2
CODIFICATION
MC 2 02 - C - 5 - FL
Régulateurs de pression “Batteries” Série MC
Raccordement: 1/4
Modulaire
CODIFICATION
MC 1 04 -
M 0 0
FR19 =
Régulateur “Batteries”
avec décompression
sans manomètre
FR21 =
Régulateur “Batteries”
sans décompression
et sans manomètre
MC
SERIE
2
TAILLE:
1 = 1/4
2 = 3/8 - 1/2
02
RACCORDEMENT:
04 = G1/4
38 = G3/8
02 = G1/2
C
COMPOSITION DU GROUPE:
C = D + L
E = V01 + D + L
FRL = F + R + L
GN = D + L + V16 + AV
HNA = V01 + D + L + V16 + AV + PRESS NO
HNC = V01 + D + L + V16 + AV + PRESS NC
N = V01 + D PN = D + V16 + AV
QN = V01 + D + V16 + AV
TN = V01 + D + L + V16 + AV
U = F13 + FB3 (seulement 3/8 - 1/2)
ZNA = V01 + D + V16 + AV + PRESS NO
ZNC = V01 + D + V16 + AV + PRESS NC
5
FILTRATION:
5 = 5 μm (standard)
25 = 25 μm (sur demande)
FL
VERSION:
FL = avec jeu d’extrémités (sans étriers de fixation murale)
LEGENDE:
D = Filtre régulateur 0.5-10 bar, pure manuelle/semi-automatique avec
décompression, filtration 5 μm ou 25 μm
L = Lubricateur
V01 = Vanne de sectionnement 3/2 à cde manuelle
F = Filtre 5 μm ou 25 μm
R = Régulateur 0.5-10 bar avec décompression
V16 = Vanne de sectionnement 3/2 à cde électro-pneumatique
AV = Vanne de démarrage progressif
PRESS NO = Pressostat, Normalement Ouvert
PRESS NC = Pressostat, Normalement Fermé
F13 = Filtre 5 μm avec purge automatique
FB3 = Filtre coalescent 0.01 μm avec purge automatique
MC
SERIE
1
TAILLE:
1 = 1/4
04
RACCORDEMENT:
04 = G1/4
M
REGULATEUR “BATTERIE”
0
PLAGE DE REGLAGE:
0 = 0,5 à 10 (standard)
1 = 0 à 4
2 = 0,5 à 2
7 = 0,5 à 7
0
CONSTRUCTION:
0 = décompression automatique (standard)
1 = sans décompression
5 = décomprerssion sensible
