PROGRAMME DE FABRICATION
>
Version 8.8
3
F.R.L.
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
www.camozzi.com.151
F.R.L. >
Série MC

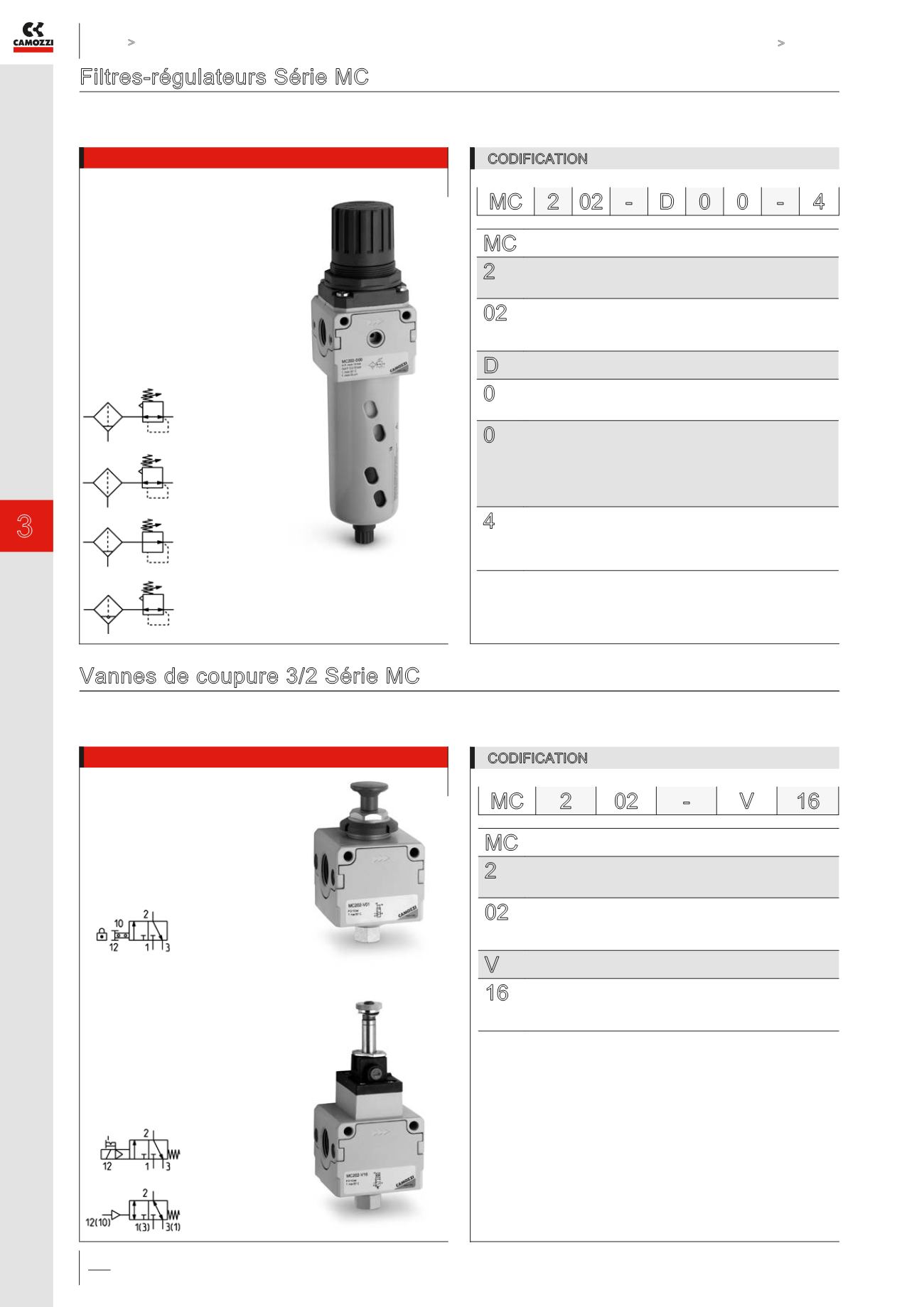

Filtres-régulateurs Série MC
Raccordement: 1/4, 3/8, 1/2
Modulaire
Cuve métallique et montage à baïonnette
CODIFICATION
MC 2 02 - D 0 0 - 4
Vannes de coupure 3/2 Série MC
* = Plus d’informations sur les purges du condensat sont disponibles
à la fin de ce chapitre
Version électro-pneumatique, pneumatique et manuelle
Raccordement: 1/4, 3/8, 1/2
Modulaire
CODIFICATION
MC 2 02 -
V 16
MC
SERIE
2
TAILLE:
1 = 1/4
12 = 3/8 - 1/2
02
RACCORDEMENT:
04 = G1/4
38 = G3/8
02 = G1/2
D
FILTRE-REGULATEUR
0
FILTRATION:
0 = 25μm (standard)
1 = 5μm
0
PURGE DU CONDENSAT*:
0 = manuelle/semi-automatique, décompression automatique
1 = manuelle/semi-automatique, sans décompression
3 = automatique, décompression automatique (seulement 3/8 et 1/2)
4 = par dépressurisation, décompression automatique (seulement 1/4)
5 = par dépressurisation protégée, décompression automatique
8 = sans purge, raccordement 1/8, décompression automatique
4
PLAGE DE REGLAGE:
= 0,5 à 10
2 = 0 à 2 (seulement 1/4)
4 = 0 à 4
7 = 0,5 à 7 (seulement 1/4)
FR01 =
Filtre-régulateur
avec décompression,
purge manuelle
et sans manomètre
FR02 =
Filtre-régulateur
avec décompression,
sans purge manuelle
et sans manomètre
FR11 =
Filtre-régulateur
sans décompression,
avec purge manuelle
et sans manomètre
FR18 =
Filtre-régulateur
avec décompression,
avec purge automatique
et sans manomètre
MC
SERIE
2
TAILLE:
1 = 1/4
2 = 3/8 - 1/2
02
RACCORDEMENT:
04 = G1/4
38 = G3/8
02 = G1/2
V
VANNE 3/2
16
CONSTRUCTION:
16 = commande électro-pneumatique
36 = commande pneumatique
01 = commande manuelle (vérouillable)
VN02 =
Vanne à cde manuelle
3/2 bistable vérouillable
dans les deux positions
EV10 =
Electro-vanne,
3/2 NF, monostable,
avec commande
manuelle bistable
VP01 =
Vanne à cde pneumatique,
3/2 NF, monostable,
rappel ressort mécanique
