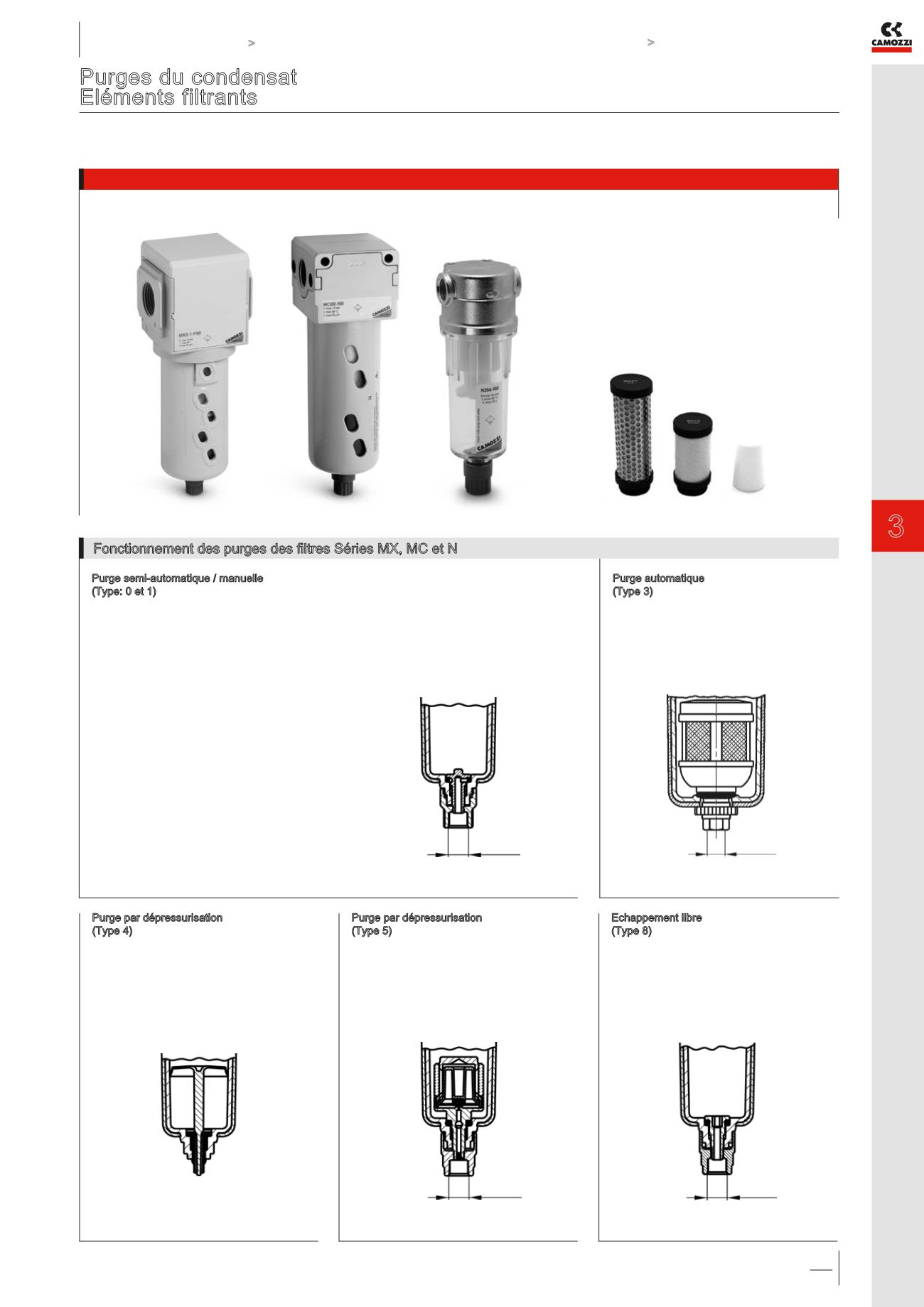

F.R.L. >
Accessoires pour traitement d’air
Purges du condensat
Eléments filtrants
Purge semi-automatique / manuelle; Purge automatique;
Purge par dépressurisation; Purge par dépressurisation, protégée;
Orifice 1/8 (échappement libre).
Fonctionnement des purges des filtres Séries MX, MC et N
Purge semi-automatique / manuelle
(Type: 0 et 1)
Fonctionnement:
Lorsque que la commande est tournée dans
le sens des aiguilles d’une montre et,
que la pression passe sous le seuil de 0,3 bar,
la purge s’effectue; en repassant au dessus,
la purge est interrompue.
La vidange peut être effectuée manuellement:
pousser verticalement le mécanisme lorsque
la cuve est sous pression.
Pour stopper la vidange, le mécanisme
de commande doit-être tourné
dans le sens des aiguilles d’une montre,
fermant ainsi la purge.
Purge automatique
(Type 3)
Fonctionnement:
La présence de liquide à l’intérieur de la
cuve relève le flotteur, ce qui ouvre la purge.
Purge par dépressurisation
(Type 5)
Solution similaire au type 4 mais nécessitant
un ΔP = 1 bar
Fonctionnement:
Cette version possède un élément filtrant
qui évite à toute impureté d’obstruer l’orifice
d’échappement.
Purge par dépressurisation
(Type 4)
Fonctionnement:
Chaque fois qu’il y a consommation d’air en
sortie du filtre, un légère différence de pression
est créée entre les parties hautes et basses de
la coupelle qui s’élève et ouvre la purge.
Echappement libre
(Type 8)
Cette version avec raccordement 1/8 et orifice
de ø 3 mm permet le raccordement d’éléments
extérieurs à la cuve.
1/8
1/8
1/8
1/8
