CONNECTIQUE
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur

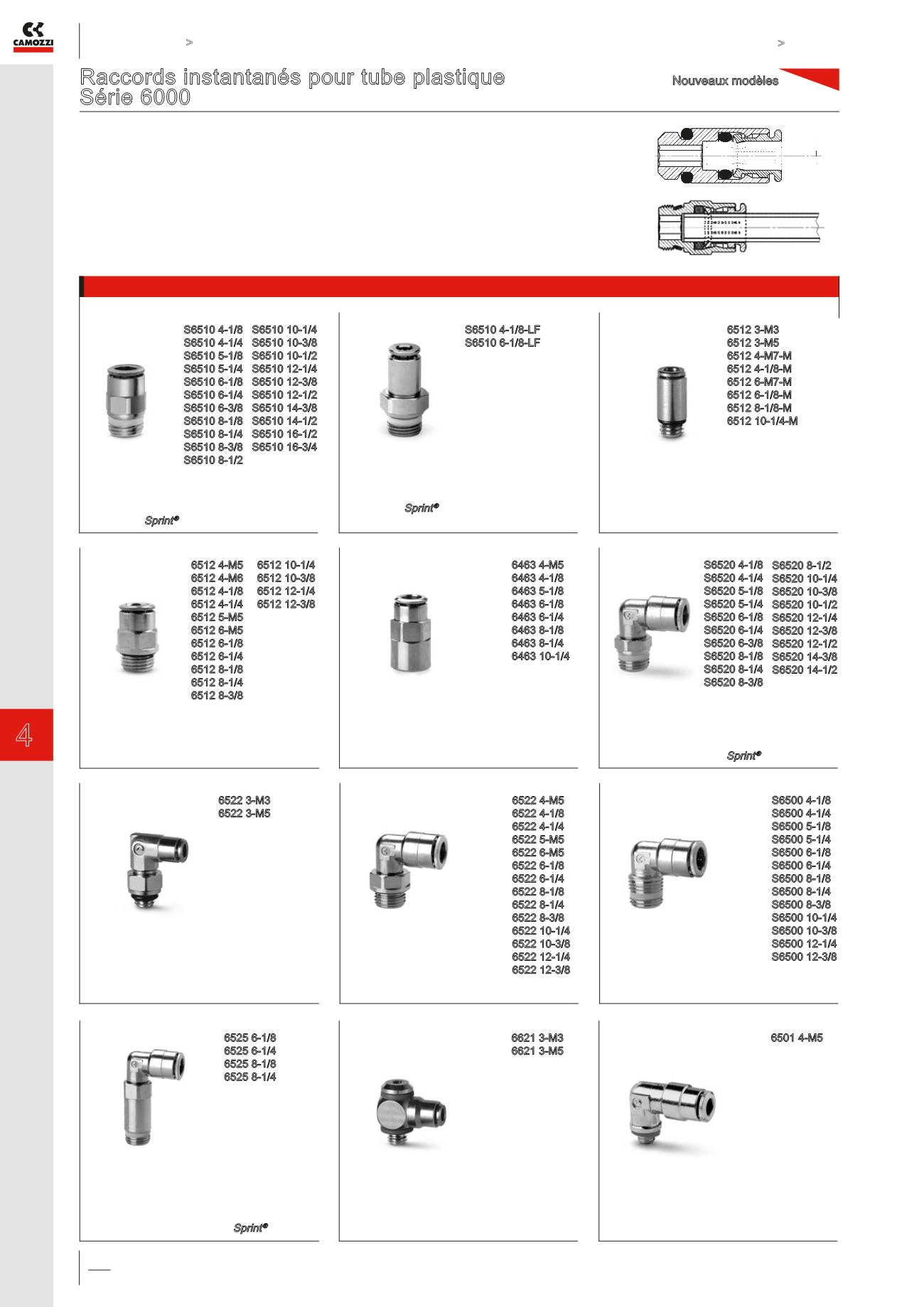

CONNECTIQUE > Série 6000
Raccords instantanés pour tube plastique
Série 6000
Tube Ø: 3 (Micro seul.), 4, 5, 6, 8, 10, 12, 14, 16 mm
Raccordement: métrique (M3, M5, M6, M7), BSP (G1/8, G1/4, G3/8, G1/2, G3/4),
BSPT (R1/8, R1/4, R3/8, R1/2)
Les micro-raccords instantanés Série 6000 existent en 35 modèles.
Les raccords instantanés Série 6000 existent en 14 modèles.
La déconnexion du tube peut être faite sans l’aide d’outillage.
En cas d’endommagement ou d’usure naturelle du joint torique, celui-ci est facilement remplaçable.
Cet avantage considérable est dû à la simplicité de construction de la griffe
qui peut-être extraite pour permettre le remplacement du joint torique.
Le nouveau raccord unidirectionnel est pourvu d’un clapet anti-retour qui interdit le passage
de l’air quand le tube est déconnecté et qui laisse le rétabli après la reconnexion du tube.
Coude Mâle Orientable
Métrique-Cylindrique
Coude Mâle Fixe
Métrique
Coude Mâle Orientable Haut Sprint®
Mod.
6522 4-M5
6522 4-1/8
6522 4-1/4
6522 5-M5
6522 6-M5
6522 6-1/8
6522 6-1/4
6522 8-1/8
6522 8-1/4
6522 8-3/8
6522 10-1/4
6522 10-3/8
6522 12-1/4
6522 12-3/8
Mod.
S6500 4-1/8
S6500 4-1/4
S6500 5-1/8
S6500 5-1/4
S6500 6-1/8
S6500 6-1/4
S6500 8-1/8
S6500 8-1/4
S6500 8-3/8
S6500 10-1/4
S6500 10-3/8
S6500 12-1/4
S6500 12-3/8
Mod.
6525 6-1/8
6525 6-1/4
6525 8-1/8
6525 8-1/4
Ens. Banjo Simple Orientable
Métrique
Coude Mâle Fixe
Métrique
Mod. Micro
6621 3-M3
6621 3-M5
Mod.
6501 4-M5
Droit Mâle Sprint® Droit Mâle Métrique-Cylindrique
Droit Mâle Métrique-Cylindrique
Mod.
S6510 4-1/8
S6510 4-1/4
S6510 5-1/8
S6510 5-1/4
S6510 6-1/8
S6510 6-1/4
S6510 6-3/8
S6510 8-1/8
S6510 8-1/4
S6510 8-3/8
S6510 8-1/2
S6510 10-1/4
S6510 10-3/8
S6510 10-1/2
S6510 12-1/4
S6510 12-3/8
S6510 12-1/2
S6510 14-3/8
S6510 14-1/2
S6510 16-1/2
S6510 16-3/4
Mod. Micro
6512 3-M3°
6512 3-M5*
6512 4-M7-M*
6512 4-1/8-M*^
6512 6-M7-M*
6512 6-1/8-M*^
6512 8-1/8-M*^
6512 10-1/4-M*
° = Avec joint plat
* = Avec joint torique
^ = Modèle utilisable
sur les ilôts de
distribution Série Y
Mod.
6512 4-M5
6512 4-M6
6512 4-1/8
6512 4-1/4
6512 5-M5
6512 6-M5
6512 6-1/8
6512 6-1/4
6512 8-1/8
6512 8-1/4
6512 8-3/8
6512 10-1/4
6512 10-3/8
6512 12-1/4
6512 12-3/8
Droit Femelle Coude Mâle Orientable Sprint®
Coude Mâle Orientable Métrique-Cylindrique
Mod.
6463 4-M5
6463 4-1/8
6463 5-1/8
6463 6-1/8
6463 6-1/4
6463 8-1/8
6463 8-1/4
6463 10-1/4
Mod. Micro
6522 3-M3°
6522 3-M5*
Mod.
S6520 4-1/8
S6520 4-1/4
S6520 5-1/8
S6520 5-1/4
S6520 6-1/8
S6520 6-1/4
S6520 6-3/8
S6520 8-1/8
S6520 8-1/4
S6520 8-3/8
S6520 8-1/2
S6520 10-1/4
S6520 10-3/8
S6520 10-1/2
S6520 12-1/4
S6520 12-3/8
S6520 12-1/2
S6520 14-3/8
S6520 14-1/2
° = Avec joint plat
* = Avec joint torique
Droit Mâle Sprint ®
avec clapet anti-retour
Mod.
S6510 4-1/8-LF
S6510 6-1/8-LF
Nouveaux modèles
