PROGRAMME DE FABRICATION
>
Version 8.8
1
MOUVEMENT
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
www.camozzi.com.MOUVEMENT >
Série RL

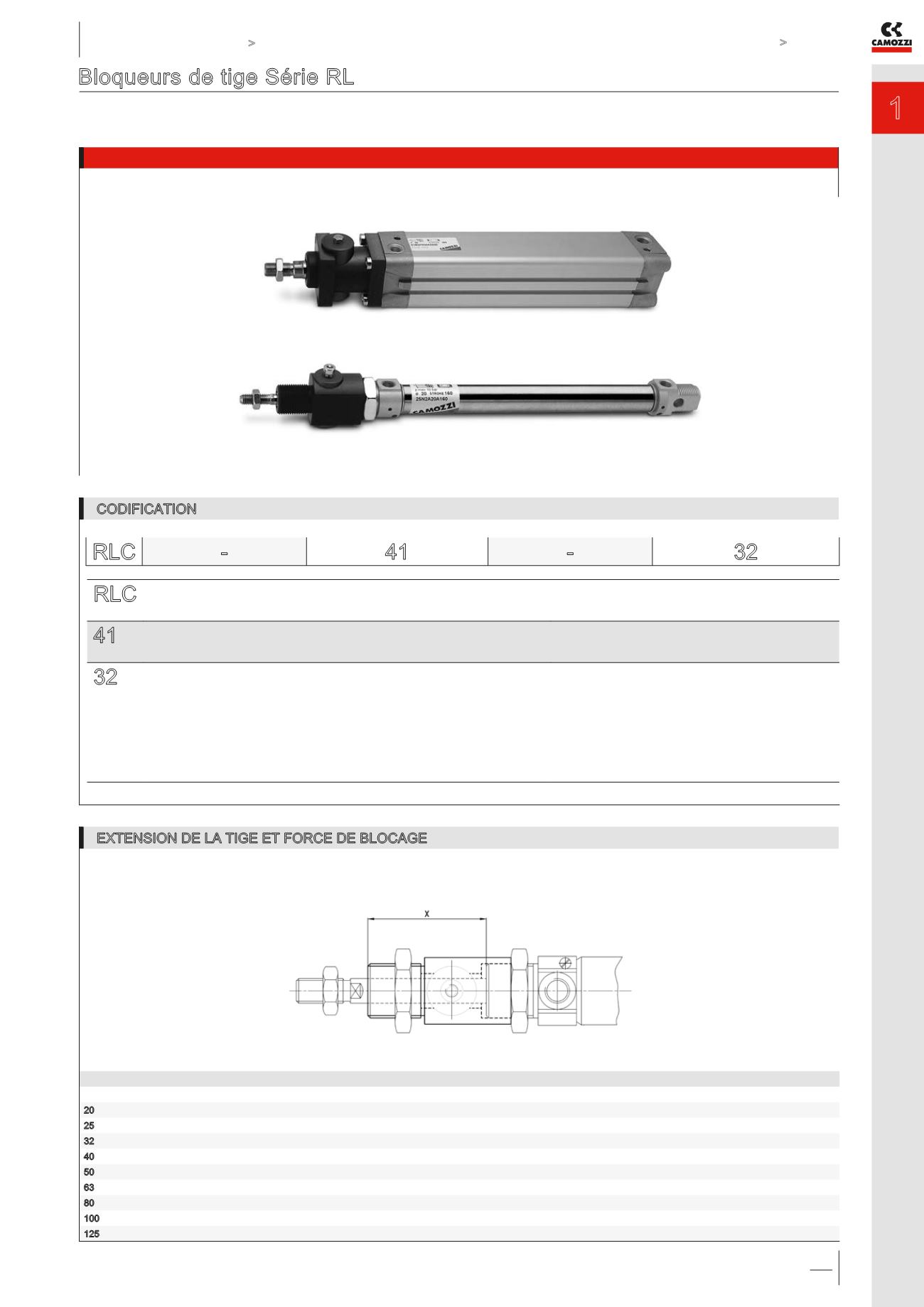

Bloqueurs de tige Série RL
Pour vérins ISO/VDMA 6431 et ISO 6432
ø 20, 25, 32, 40, 50, 63, 80, 100, 125 mm
CODIFICATION
RLC
SERIE:
RLC = standard, complet avec support et butée
RLB = butée seulement
41
SERIE VERIN:
24 = vérins Séries 24 et 25
41 = vérins Séries 60, 61 et 62
SYMBOLE PNEUMATIQUE *
RDLK
32
ALESAGE:
20 = 20 mm
25 = 25 mm
32 = 32 mm
40 = 40 mm
50 = 50 mm
63 = 63 mm
80 = 80 mm
100 = 100 mm
125 = 125 mm
RLC
-
41
-
32
* = La liste complète des symboles pneumatiques des vérins est disponible à la fin de ce chapitre
ø
Extension tige [X] (mm)
Force de blocage [charge statique] (N)
20
+50
300
25
+48
400
32
+40
650
40
+43
1100
50
+57
1600
63
+57
2500
80
+80
4000
100
+80
6300
125
+125
8800
EXTENSION DE LA TIGE ET FORCE DE BLOCAGE
Table d’extension de la tige pour le montage du bloqueur
