MOUVEMENT
MOUVEMENT > Série SA
Ecrou réglable de butée
A = position initiale
B = position finale
1 = charge (impact)
2 = ecrou réglable de butée
3 = amortisseur de chocs
4 = vis de fixation
5 = course totale
6 = course effective

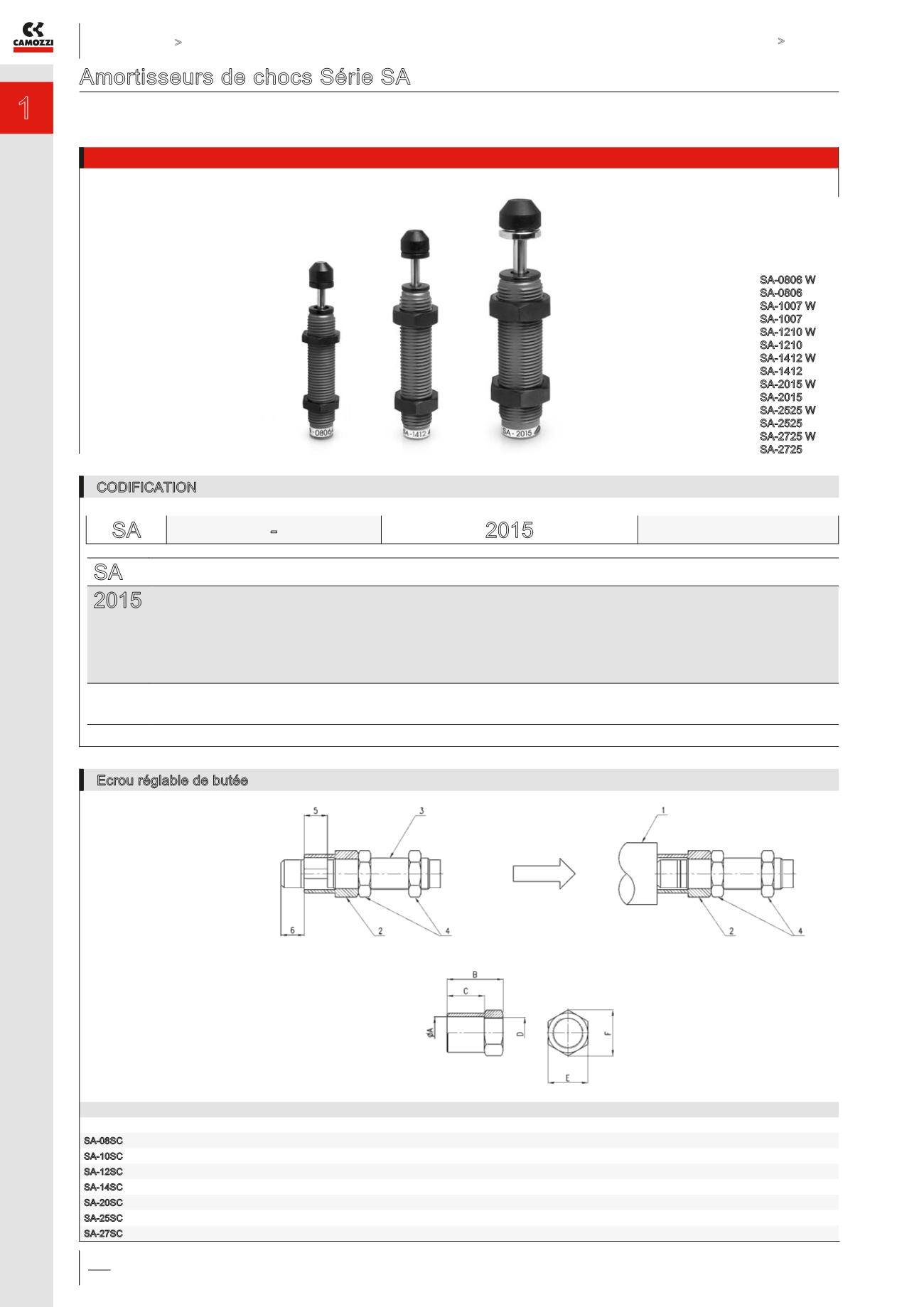

Amortisseurs de chocs Série SA
M8x1, M10x1, M12x1, M14x1,5, M20x1,5, M25x1,5, M27x1,5
Auto-compensé
CODIFICATION
SA SERIE
2015 TAILLE / COURSE:
0806 = M8 x 1 / 6 mm
1007 = M10 x 1 / corsa 7 mm
1210 = M12 x 1 / 10 mm
1412 = M14 x 1,5 / 12 mm
2015 = M20 x 1,5 / 15 mm
2525 = M25x 1,5 / 25 mm
2725 = M27 x 1,5 / 25 mm
OPTION:
= standard avec embout
W = sans embout (sur demande)
SA - 2015
DIMENSIONS
Mod. Ø A B C D E F
SA-08SC (pour SA-0806) 10,5 14 9 M8X1 11 12,7
SA-10SC (pour SA-1007) 12 16 10 M10X1 13 14,7
SA-12SC (pour SA-1210) 14,5 20 13 M12X1 16 18,5
SA-14SC (pour SA-1412) 25,8 20 15 M14X1 19 21,9
SA-20SC (pour SA-2015) 27,8 35 20 M20X1,5 26 30
SA-25SC (pour SA-2525) 5,8 45 30 M25X1,5 32 37
SA-27SC (pour SA-2725) 20,7 65 50 M27X1,5 32 37
Mod.
SA-0806 W
SA-0806
SA-1007 W
SA-1007
SA-1210 W
SA-1210
SA-1412 W
SA-1412
SA-2015 W
SA-2015
SA-2525 W
SA-2525
SA-2725 W
SA-2725
