MOUVEMENT
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur

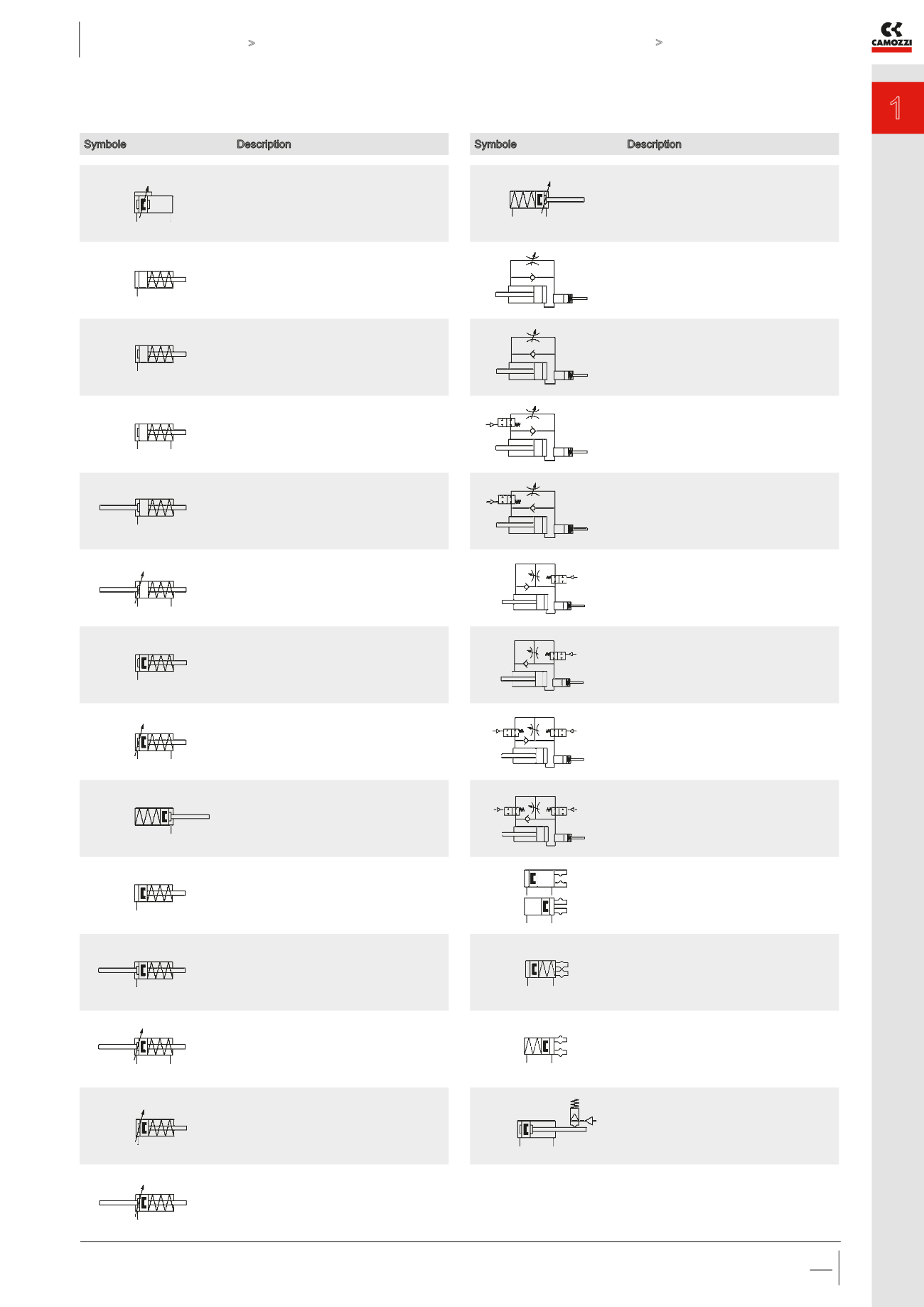

MOUVEMENT > Symboles pneumatiques vérins
Symbole Description
CDSS
Vérin double effet magnétique sans tige
CS01
Vérin simple effet ressort avant
CS02
Vérin simple effet ressort arrière
CS03
Vérin simple effet non amorti
CS04
Vérin simple effet tige traversante
CS05
Vérin simple effet tige traversante
avec amortissement pneumatique réglable
CS06
Vérin simple effet magnétique
CS07
Vérin simple effet ressort avant
avec amortissement pneumatique
postérieur réglable
CS08
Vérin simple effet magnétique
ressort arrière
CS09
Vérin simple effet magnétique
ressort avant
CS10
Vérin simple effet magnétique
tige traversante
CS11
Vérin simple effet magnétique tige
traversante avec amortissement
pneumatique postérieur réglable
CS12
Vérin simple effet ressort avant
avec amortissement pneumatique
postérieur réglable
CS13
Vérin simple effet magnétique
tige traversante avec amortissement
pneumatique postérieur réglable
Symbole Description
CS14
Simple effet, ressort arrière
HI01
Frein hydraulique
avec régulation sortie de tige
HI02
Frein hydraulique
avec régulation rentrée de tige
HI03
Frein hydraulique avec régulation
sortie de tige avec vanne Stop
HI04
Frein hydraulique avec régulation
rentrée de tige avec vanne Stop
HI05
Frein hydraulique avec régulation
sortie de tige avec vanne Skip
HI06
Frein hydraulique avec régulation
rentrée de tige avec vanne Skip
HI07
Frein hydraulique avec régulation
sortie de tige avec vannes Stop et Skip
HI08
Frein hydraulique avec régulation
rentrée de tige avec vannes Stop et Skip
PNZ1
Pince double effet magnétique
PNZ2
Pince simple effet NC, magnétique
PNZ3
Pince simple effet NO, magnétique
RDLK
Dispositif de blocage de tige
