CONTROLE
PROGRAMME DE FABRICATION
>
Version 8.7
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
www.camozzi.com.CONTROLE >
Série K8B

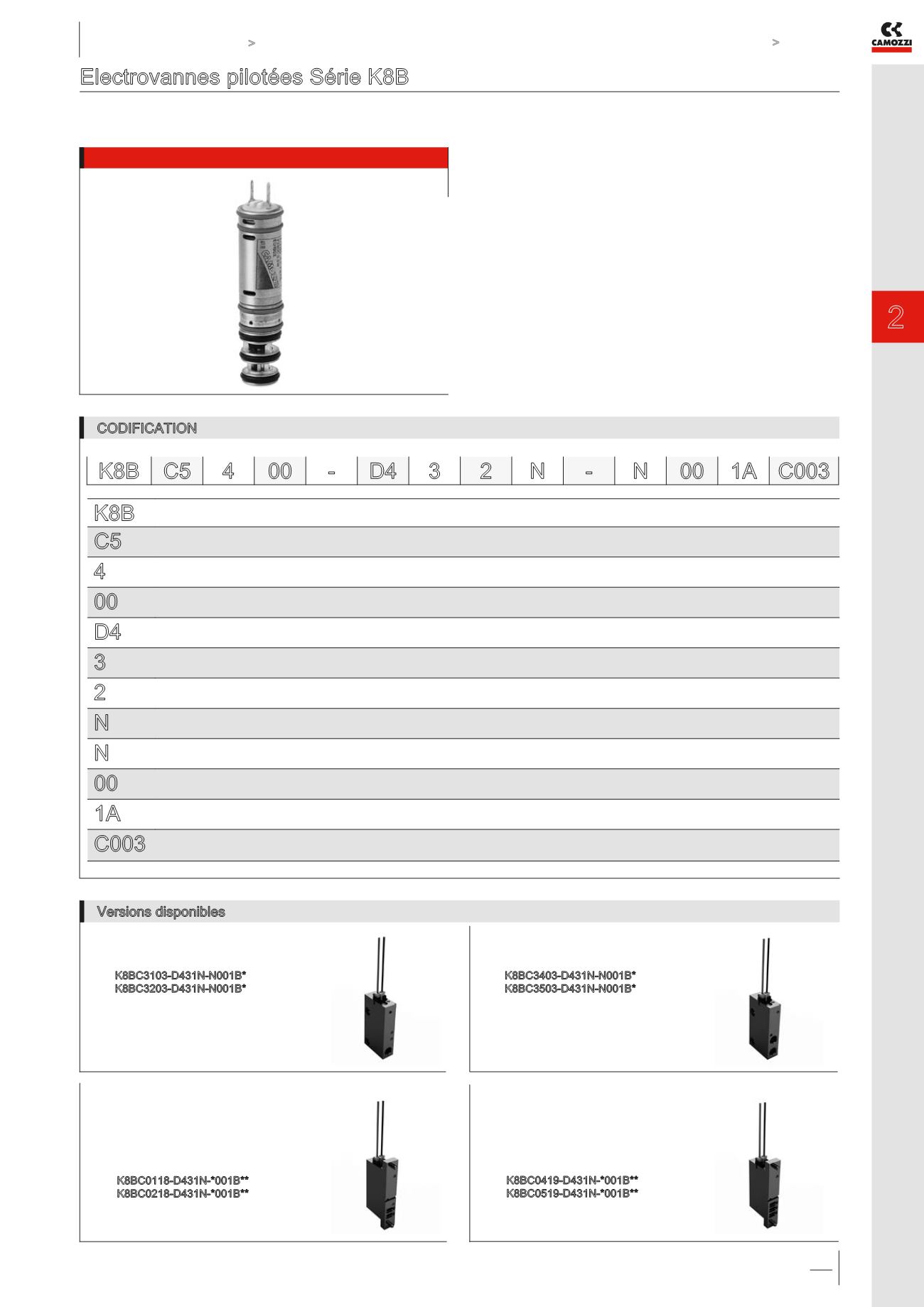

Electrovannes pilotées Série K8B
2/2 et 3/2 voies
Normalement Fermé (NF) et Normalement Ouvert (NO)
Pour plus d’informations sur les accessoires compatibles, voir page 67
CODIFICATION
K8B
SERIE
C5
TYPE DE CORPS:
C0 = corps avec plan de pose - C3 = corps taraudé - C5 = cartouche
4
NOMBRE D’ORIFICES - FONCTION:
1 = 2/2 voies NF - 2 = 2/2 voies NO - 4 = 3/2 voies NF - 5 = 3/2 voies NO
00
RACCORDEMENT PNEUMATIQUE:
00 = cartouche - 03 = M7 - 18 = plan de pose 2 voies - 19 = plan de pose 3 voies
D4
DIAMETRE NOMINAL:
D4 =
ø
3.6 mm
3
MATERIAUX JOINTS:
3 = FKM
2
MATERIAUX CORPS:
1 = aluminium - 2 = laiton
N
COMMANDE MANUELLE:
N = non prévue
N
ACCESSOIRES DE FIXATION:
N = non prévue - P = vis pour plan de pose plastique - M = vis pour plan de pose métallique
00
OPTION:
00 = sans option
1A
CONNEXION ELECTRIQUE:
1A = 2 broches écartement 4 mm - 1B = connecteur JST, écartement 4 mm
C003
TENSION D’ALIMENTATION - CONSOMMATION:
C001 = 6V DC (0.6 W) - C002 = 12V DC (0.6 W) - C003 = 24V DC (0.6 W)
K8B C5 4 00 - D4 3 2 N -
N 00 1A C003
Versions disponibles
Corps taraudé, 2/2 voies NF et NO
Fourni avec:
1 connecteur avec 2 fils Mod. 120-J803 (Lg 300 mm)
Mod. K8BC3103-D431N-N001B*
K8BC3203-D431N-N001B*
* = ajouter la tension souhaitée
(voir tableau CODIFICATION)
Corps pour plan de pose, 3/2 voies NF et NO
Fourni avec:
1 connecteur avec 2 fils Mod. 120-J803 (Lg 300 mm)
3 joints d’interface
2 vis M3x6 UNI 5931 (pour version M)
ou
2 vis M3x6 UNI 10227 (pour version P)
Mod. K8BC0419-D431N-*001B**
K8BC0519-D431N-*001B**
* = ajouter le type de vis
** = ajouter la tension souhaitée
(voir tableau CODIFICATION)
Corps taraudé, 3/2 voies NF et NO
Fourni avec:
1 connecteur avec 2 fils Mod. 120-J803 (Lg 300 mm)
Mod. K8BC3403-D431N-N001B*
K8BC3503-D431N-N001B*
* = ajouter la tension souhaitée
(voir tableau CODIFICATION)
Corps pour plan de pose, 2/2 voies NF et NO
Fourni avec:
1 connecteur avec 2 fils Mod. 120-J803 (Lg 300 mm)
2 joints d’interface
2 vis M3x6 UNI 5931 (pour version M)
ou
2 vis M3x6 UNI 10227 (pour version P)
Mod. K8BC0118-D431N-*001B**
K8BC0218-D431N-*001B**
* = ajouter le type de vis
** = ajouter la tension souhaitée
(voir tableau CODIFICATION)
