CONTROLE
PROGRAMME DE FABRICATION
>
Version 8.7
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
www.camozzi.com.CONTROLE >
Série E
E
SERIE
5
FONCTION:
5 = 5/2
6 = 5/3 CF
7 = 5/3 CO
8 = 5/3 PC
2
TAILLE:
2 = 10,5 mm
1
TYPE DE CORPS:
1 = sorties taraudées
0 = corps pour embase
11
ACTIONNEMENT:
11 = électro-pneumatique, bistable
16 = électro-pneumatique, monostable
33 = pneumatique, bistable, commande ø 3
36 = pneumatique, monostable, commande ø 3
C33 = pneumatique, bistable, commande ø 4
C36 = pneumatique, monostable, commande ø 4
10
INTERFACE PILOTE:
10 = 10 x 10
K
ELECTROVANNE DE PILOTAGE:
K = électrovanne Série K (10 x 10)
1
TAILLE ELECTROVANNE DE PILOTAGE:
1 = 10x10
3
TENSION D’ALIMENTATION:
1 = 6V DC
2 = 12V DC
3 = 24V DC

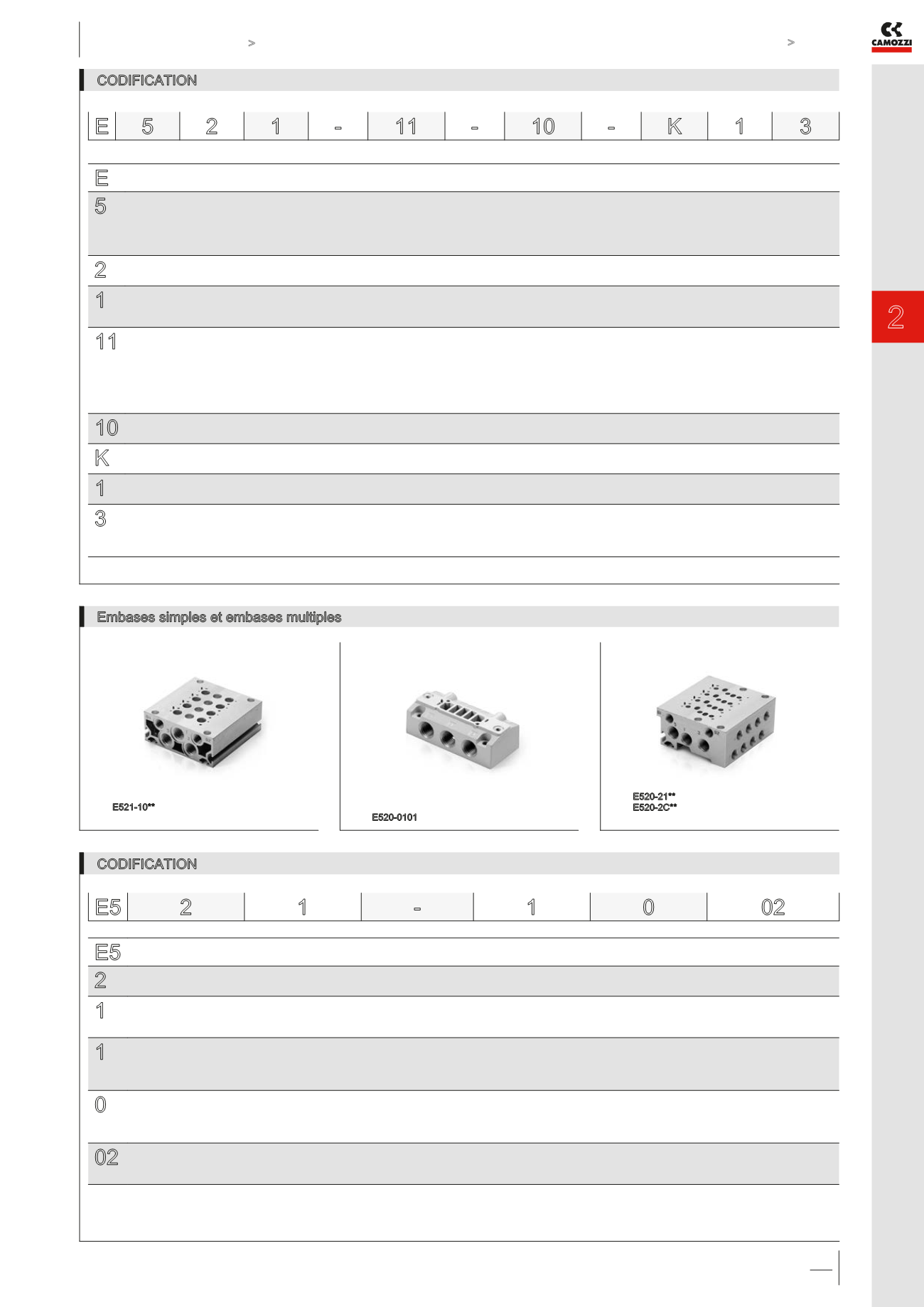

CODIFICATION
E 5 2 1 -
11 -
10 -
K 1 3
CODIFICATION
Embases simples et embases multiples
E5 2
1
-
1
0
02
E5
SERIE
2
TAILLE:
2 = taille 10,5
1
TYPE DE CORPS:
0 = corps pour montage sur embase
1 = corps avec sorties taraudées ou cartouches
1
TYPE D’EMBASE:
0 = embase simple avec sorties latérales
1 = embase multiple avec sorties sur le corps du distributeur
2 = embase multiple pour distributeur avec sorties sur embase
0
SORTIES:
0 = sorties sur le corps du distributeur
1 = taraudées
C = ø 4
02
NOMBRE DE POSTES:
01 = embase simple
03, 04, 06, 08, 10, 12 = embase multiple
N.B. Pour éviter les chutes de pression, alimenter l’embase (orifice 1) et utiliser les échappements (3 – 5) des deux côtés pour les modèles de plus de 10 postes pour les tailles
10,5 et 16 et plus de 5 postes pour la taille 19. Sur demande, les embases sont fournies avec orifices supplémentaires pour alimentation des pilotes.
Mod. E521-10**
** = nombre de postes
Mod. E520-0101
Mod. E520-21**
E520-2C**
** = nombre de postes
