CONTROLE
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
www.camozzi.com.PROGRAMME DE FABRICATION
>
Version 8.7

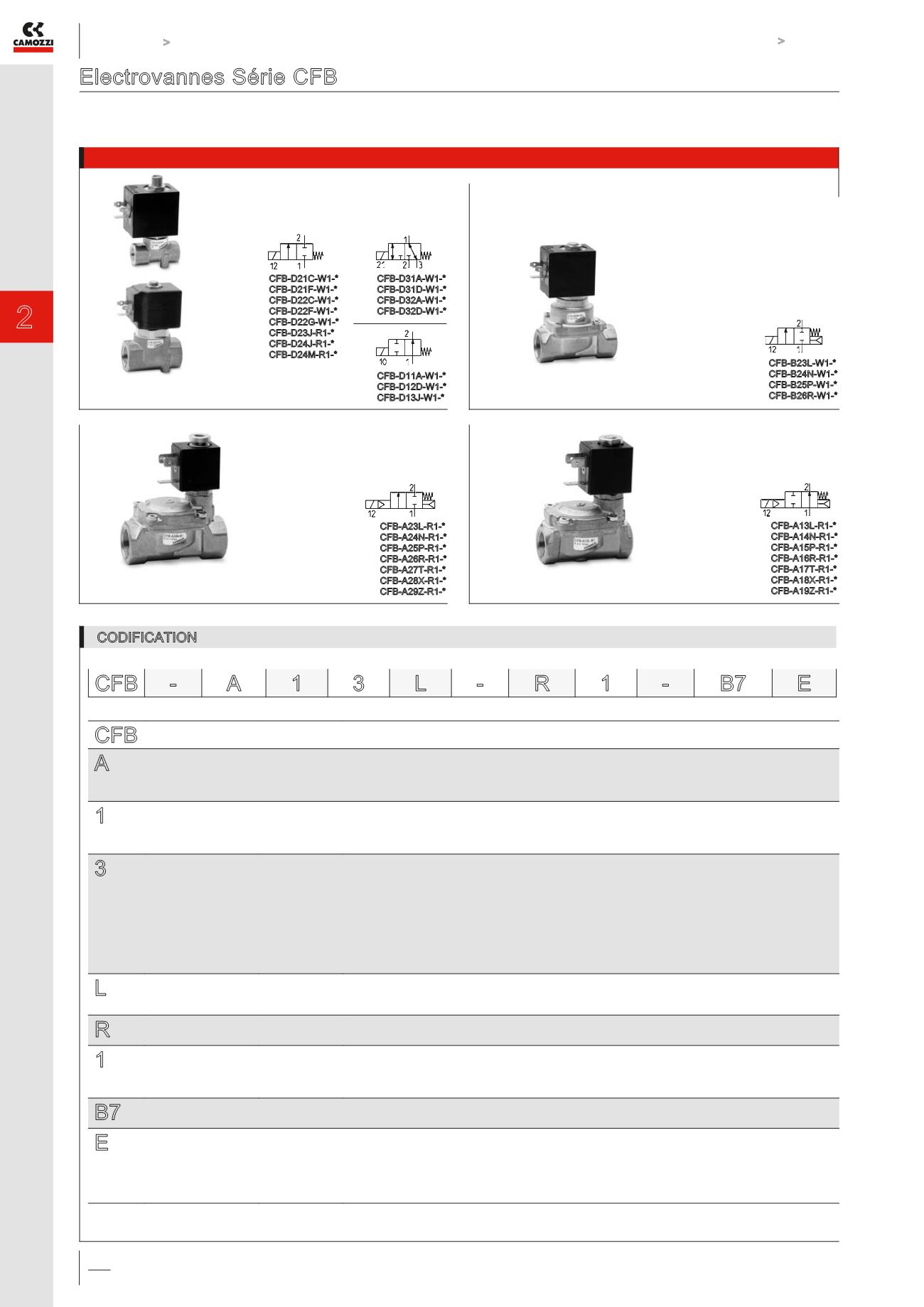

CONTROLE >
Série CFB
Electrovannes Série CFB
2/2 et 3/2 voies
Normalement Fermé (NF) et Normalement Ouvert (NO)
Mod. CFB-B23L-W1-*
CFB-B24N-W1-*
CFB-B25P-W1-*
CFB-B26R-W1-*
* =
Choisir la bobine souhaitée
(voir EXEMPLES DE CODIFICATION)
* =
Choisir la bobine souhaitée
(voir EXEMPLES DE CODIFICATION)
Mod. CFB-A23L-R1-*
CFB-A24N-R1-*
CFB-A25P-R1-*
CFB-A26R-R1-*
CFB-A27T-R1-*
CFB-A28X-R1-*
CFB-A29Z-R1-*
Mod. CFB-A13L-R1-*
CFB-A14N-R1-*
CFB-A15P-R1-*
CFB-A16R-R1-*
CFB-A17T-R1-*
CFB-A18X-R1-*
CFB-A19Z-R1-*
* =
Choisir la bobine souhaitée
(voir EXEMPLES DE CODIFICATION)
NOTE: pour les électrovannes à commande directe 2/2 NO, la bobine à utiliser en 24V est le mod. B8*K
(voir aussi le TABLEAU DE COMBINAISON ENTRE VANNES ET BOBINES page 2/1.30.03 du catalogue général Camozzi)
* =
Choisir la bobine souhaitée
(voir EXEMPLES DE CODIFICATION)
Mod. CFB-D11A-W1-*
CFB-D12D-W1-*
CFB-D13J-W1-*
Mod. CFB-D31A-W1-*
CFB-D31D-W1-*
CFB-D32A-W1-*
CFB-D32D-W1-*
Mod. CFB-D21C-W1-*
CFB-D21F-W1-*
CFB-D22C-W1-*
CFB-D22F-W1-*
CFB-D22G-W1-*
CFB-D23J-R1-*
CFB-D24J-R1-*
CFB-D24M-R1-*
CFB
SERIE
A
ACTIONNEMENT:
A = indirecte
B = directe avec membrane attelée
D = directe
1
NOMBRE DE VOIES - POSITIONS:
1 = 2/2 voies NO
2 = 2/2 voies NF
3 = 3/2 voies NF
3
RACCORDEMENT:
1 = G1/8
2 = G1/4
3 = G3/8
4 = G1/2
5 = G3/4
6 = G1
7 = G1 1/4
8 = G1 1/2
9 = G2
L
DIAMETRE NOMINAL:
A = 1,4 mm - B = 2 mm - C = 2,5 mm - D = 2,8 mm - F = 4 mm - G = 6 mm - J = 8 mm - L = 11,5 mm - M = 13 mm - N = 13,5 mm
P = 18 mm - R = 26 mm - T = 32 mm - X = 45 mm - Z = 50 mm
R
MATERIAU MEMBRANE:
R = NBR - W = FKM - E = EPDM (sur demande)
1
MATERIAU CORPS:
1 = laiton
2 = laiton nickelé alimentaire anti-calcaire pour haute température (sur demande)
3 = laiton nickelé alimentaire (sur demande)
B7
TAILLE BOBINE:
B7 = 22 mm - B8 = 30 mm - B9 = 36 mm
E
TENSION D’ALIMENTATION:
B = 24V AC 50 Hz
D = 110V AC 50/60 Hz
E = 230V AC 50/60 Hz
2 = 12V DC
3 = 24V DC
CODIFICATION
CFB -
A 1 3 L -
R 1 -
B7 E
