Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления

Каталог продукции представлен на сайтах

www.camozzi.ru

/

www.camozzi.ua

Изделия разработаны для промышленного использования

1

ПЕРЕМЕЩЕНИЕ

КАТАЛОГ

>

Версия 8.7

ПЕРЕМЕЩЕНИЕ >

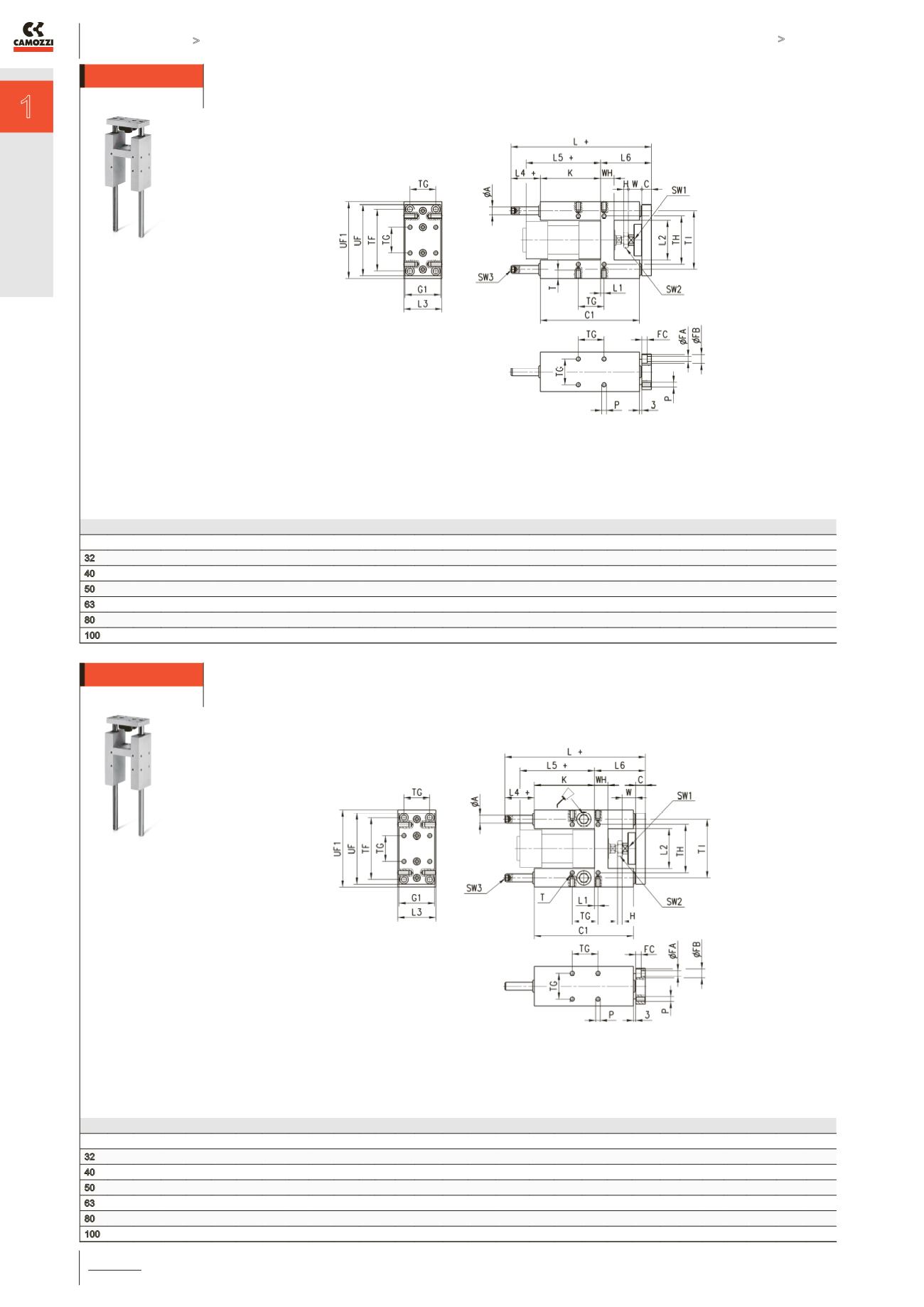

Направляющие пневматических цилиндров Серия 45

1

/1.35.

131

Направляющие Мод. 45NHT

Направляющие для цилиндров Серии 40, 60 и 61 DIN/ISO 6431 ø 32, 40, 50, 63, 80 и 100 мм.

Максимально допустимые нагрузки приведены на графике 3. Направляющие не нуждаются в смазке.

РАЗМЕРЫ

Ø TF TG TH TI

UF G1 UF1

Ø

A WH C1 H W C K L L1 L2 L3 L4 L5 L6 P T

Ø

FA

Ø

FB FC SW1 SW2 SW3

32 78 32,5 61 74 90 45 97 12 17 125 6 17 12 76 177 4,3 50,2 50 37 94 64 M6 14 6,5 11 6,8 13 17 6

40 84 38 69 87 110 54 115 16 21 140 7 22 12 81 192 11 58,2 58 37 105 74 M6 14 6,5 11 6,8 15 19 6

50 100 46,5 85 104 130 63 137 20 26 149 8 26 15 78,5 205 19,8 70,2 70 37,5 106 89 M8 16 9 15 9 22 24 6

63 105 56,5 100 119 145 80 152 20 26 182 8 26 15 111 237 15,3 85,2 85 37 121 89 M8 16 9 15 9 22 24 6

80 130 72 130 148 180 100 189 25 34 215 9 32 20 128 280 21 105,4 105 42 128 110 M10 20 11 18 11 27 30 6

100 150 89 150 172 200 120 213 25 39 220 9 32 20 128 280 24,5 130,4 130 37 138 115 M10 20 11 18 11 27 30 6

В комплекте:

4 х Фиксирующих винта

+ = добавить ход

(см. чертеж)

Направляющие Мод. 45NHB

Направляющие для цилиндров Серии 40, 60 и 61 DIN/ISO 6431 ø 32, 40, 50, 63, 80 и 100 мм.

Максимально допустимые нагрузки приведены на графике 2.

Направляющие требуют специальной смазки.

РАЗМЕРЫ

Ø TF TG TH TI

UF G1 UF1

Ø

A WH C1 H W C K L L1 L2 L3 L4 L5 L6 P T

Ø

FA

Ø

FB FC SW1 SW2 SW3

32 78 32,5 61 74 90 45 97 12 17 125 6 17 12 76 177 4,3 50,2 50 37 94 64 M6 14 6,5 11 6,8 13 17 6

40 84 38 69 87 110 54 115 16 21 140 7 22 12 81 192 11 58,2 58 37 105 74 M6 14 6,5 11 6,8 15 19 6

50 100 46,5 85 104 130 63 137 20 26 149 8 26 15 78,5 237 19,8 70,2 70 69,5 106 89 M8 16 9 15 9 22 24 6

63 105 56,5 100 119 145 80 152 20 26 182 8 26 15 111 237 15,3 85,2 85 37 121 89 M8 16 9 15 9 22 24 6

80 130 72 130 148 180 100 189 25 34 215 9 32 20 128 280 21 105,4 105 42 128 110 M10 20 11 18 11 27 30 6

100 150 89 150 172 200 120 213 25 39 220 9 32 20 128 280 24,5 130,4 130 37 138 115 M10 20 11 18 11 27 30 6

В комплекте:

4 х Фиксирующих винта

+ = добавить ход

(см. чертеж)

06
