ПЕРЕМЕЩЕНИЕ
КАТАЛОГ > Версия 8.7 ПЕРЕМЕЩЕНИЕ > Миницилиндры пневматические Серии 16, 24 и 25
1/1.05.
4
КОДИРОВКА

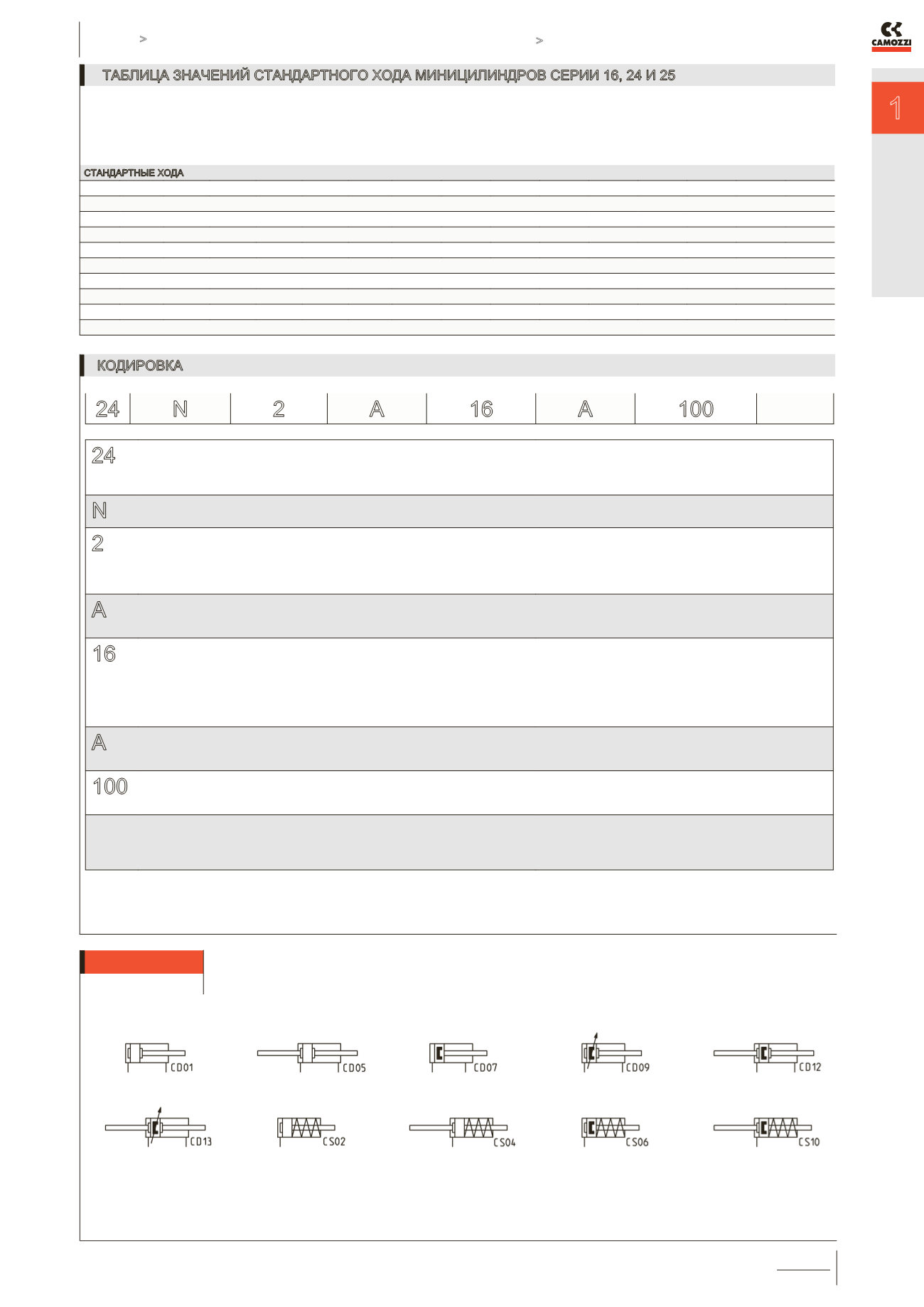

ТАБЛИЦА ЗНАЧЕНИЙ СТАНДАРТНОГО ХОДА МИНИЦИЛИНДРОВ СЕРИИ 16, 24 И 25
24 N 2 A 16 A 100
24 СЕРИИ:
16 = немагнитные
24 = магнитные
25 = магнитные, с двусторонним регулируемым демпфированием
N МОДИФИКАЦИЯ:
N = стандарт
2 ДЕЙСТВИЕ:
1 = одностороннее (передняя возвратная пружина)
2 = двустороннее
3 = двустороннее (с двусторонним штоком)
7 = одностороннее (с двусторонним штоком)
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ:
CS02 (Серия 16) - CS06 (Серия 24)
CD01 (Серия 16) - CD07 (Серия 24) - CD09 (Серия 25)
CD05 (Серия 16) - CD12 (Серия 24) - CD13 (Серия 25)
CS04 (Серия 16) - CS10 (Серия 24)
A МАТЕРИАЛЫ:
A = шток – нержавеющая сталь AISI 303,
гильза – нержавеющая сталь AISI 304, крышки – анодированный алюминий
16 ДИАМЕТРЫ:
08 = ø 8 мм
10 = ø 10 мм
12 = ø 12 мм
16 = ø 16 мм
20 = ø 20 мм
25 = ø 25 мм
A ТИП КРЕПЛЕНИЯ:
A = стандарт (гайки на штоке и крышках)
RL = цилиндр в сборе со стопором штока (для ø 20 мм - ø 25 мм)
100 ХОД:
Серия 16 ø 8 ÷ ø 10: 10 - 250 мм; ø 12: 10 - 300 мм
Серия 24 и 25 ø 16: 10 - 600 мм; ø 20 - ø 25: 10 - 1000 мм
= стандарт
V = уплотнение штока. Материал: фторкаучук (FKM)
W = все уплотнения. Материал: фторкаучук (FKM); максимальная рабочая температура: до +150°C (только для серии 25)
( _ _ _ ) = специальное исполнение со специальным окончанием штока
■ = двустороннего действия
✖ = одностороннего действия
СТАНДАРТНЫЕ ХОДА
Серия Ø 10 25 40 50 80 100 125 160 200 250 300 320 400 500
16 8 ■✖ ■✖ ■✖ ■✖ ■ ■ ■ ■ ■
16 10 ■✖ ■✖ ■✖ ■✖ ■ ■ ■ ■ ■
16 12 ■✖ ■✖ ■✖ ■✖ ■ ■ ■ ■ ■ ■ ■
24 16 ■✖ ■✖ ■✖ ■✖ ■✖ ■ ■ ■ ■ ■ ■ ■ ■ ■
24 20 ■✖ ■✖ ■✖ ■✖ ■✖ ■ ■ ■ ■ ■ ■ ■ ■ ■
24 25 ■✖ ■✖ ■✖ ■✖ ■✖ ■ ■ ■ ■ ■ ■ ■ ■ ■
25 16 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
25 20 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
25 25 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ
02
