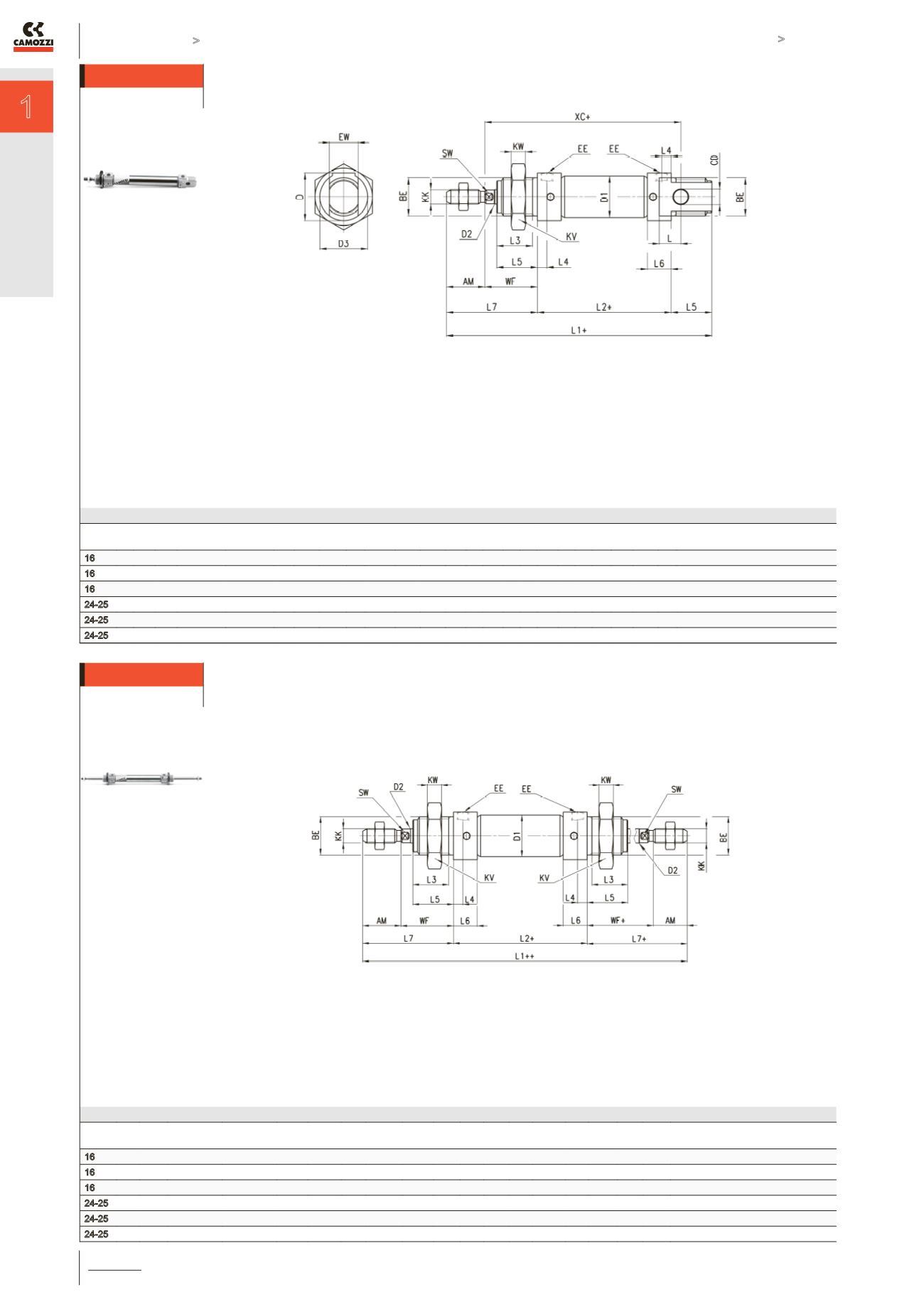

Миницилиндры пневматические Серии 16, 24 и 25
1
/1.05.
7
Миницилиндры пневматические Серия 16, 24 и 25
РАЗМЕРЫ
Мод.
Ø EW KW BE
KK CD D1 EE
Ø
D2 L1+ XC+ L2+ AM L3 L4 L5 L WF L6 L7 KV SW D D3
Демпфирование
переднее / заднее
16
8 8 7 M12x1,25 M4x0,7 4 9,3 M5 4 86 64 46 12 10 4,5 12 6 16 9 28 19 -
15 15
- / -
16 10 8 7 M12x1,25 M4x0,7 4 11,3 M5 4 86 64 46 12 10 4,5 12 6 16 9 28 19 -
15 15
- / -
16 12 12 8 M16x1,5 M6x1 6 13,3 M5 6 105 75 50 16 15 4,5 17 9 22 9 38 24 5 20.5 20
- / -
24-25 16 12 8 M16x1,5 M6x1 6 17,3 M5 6 111 82 56 16 15 5,5 17 9 22 10 38 24 5 20.5 20
10 / 10
24-25 20 16 10 M22x1,5 M8x1,25 8 21,3 G1\8 8 132 95 68 20 18 8 20 12 24 16 44 32 7 27 27
13 / 15
24-25 25 16 10 M22x1,5 M10x1,25 8 26,5 G1\8 10 141,5 104 69,5 22 20 8 22 12 28 16 50 32 9 27 27
16 / 14
+ = добавить ход
Миницилиндры пневматические Серия 16, 24 и 25 - проходной шток
РАЗМЕРЫ
Мод.
Ø KW BE
KK
Ø
D1 EE
Ø
D2 L1++ L2+ AM L3 L4 L5 WF+ L6 L7+ KV SW
Демпфирование
переднее / заднее
16
8 7 M12x1,25 M4x0,7 9,3 M5 4 102 46 12 10 4,5 12 16 9 28 19 -
- / -
16
10 7 M12x1,25 M4x0,7 11,3 M5 4 102 46 12 10 4,5 12 16 9 28 19 -
- / -
16
12 8 M16x1,5 M6x1 13,3 M5 6 126 50 16 15 4,5 17 22 9 38 24 5
- / -
24-25 16 8 M16x1,5 M6x1 17,3 M5 6 132 56 16 15 5,5 17 22 10 38 24 5
10 / 10
24-25 20 10 M22x1,5 M8x1,25 21,3 G1\8 8 156 68 20 18 8 20 24 16 44 32 7
13 / 15
24-25 25 10 M22x1,5 M10x1,25 26,5 G1\8 10 169,5 69,5 22 20 8 22 28 16 50 32 9
16 / 14
+ = добавить ход
++ = добавить ход
