ПЕРЕМЕЩЕНИЕ
КАТАЛОГ > Версия 8.7 ПЕРЕМЕЩЕНИЕ > Миницилиндры пневматические Серии 16, 24 и 25
1/1.05.
5

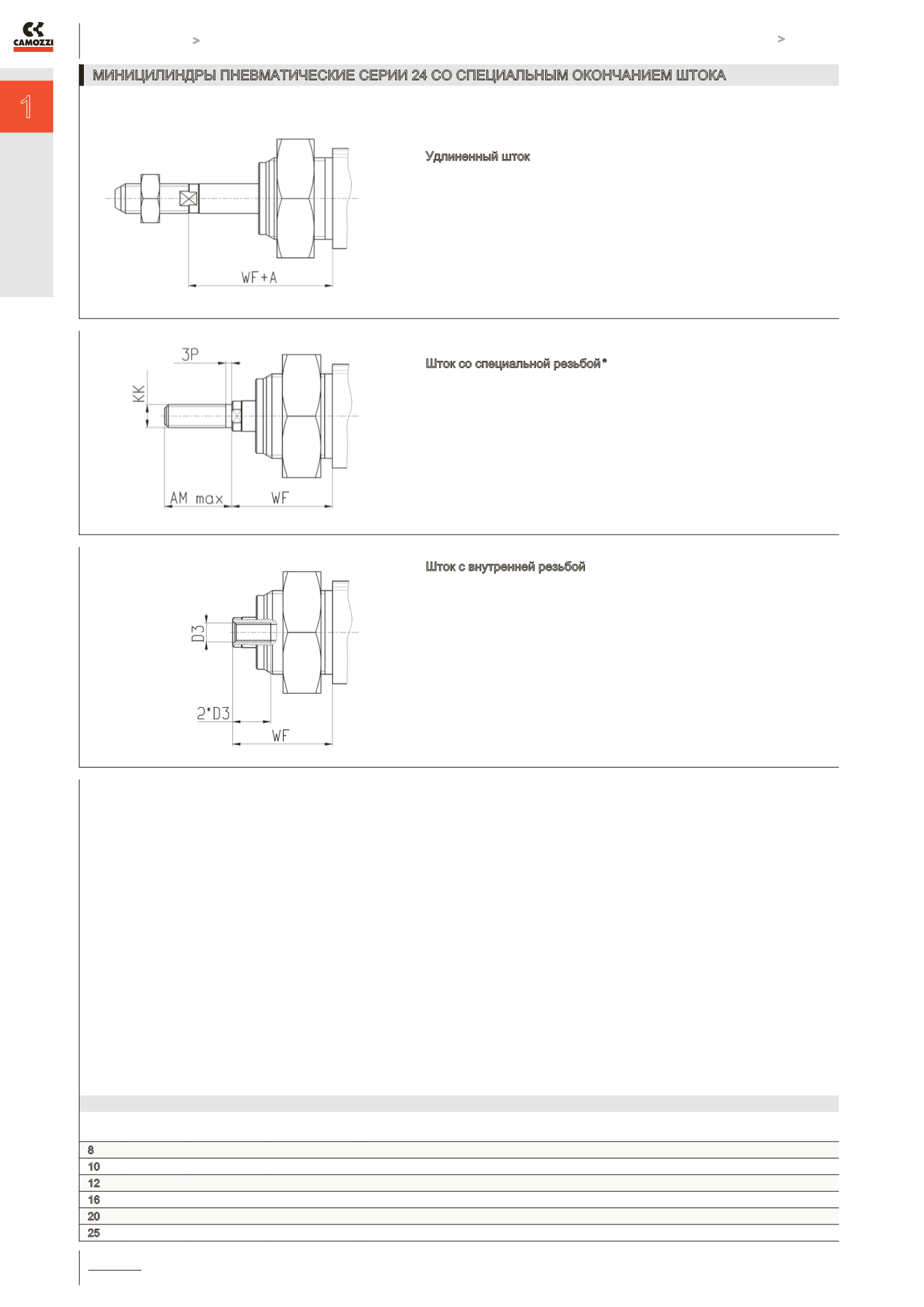

МИНИЦИЛИНДРЫ ПНЕВМАТИЧЕСКИЕ СЕРИИ 24 СО СПЕЦИАЛЬНЫМ ОКОНЧАНИЕМ ШТОКА
Удлиненный шток
В конце кодировки цилиндра в скобках
указывается размер А – удлинение штока в мм.
Максимальное удлинение штока А = 300 мм.
Пример для заказа:
24N2A16A100(50) – шток удлинен на 50 мм.
ТАБЛИЦА. ДОСТУПНЫЕ ВАРИАНТЫ СПЕЦИАЛЬНЫХ РЕЗЬБ
Ø,
мм
WF,
мм
AM max,
мм
D3 KK
8 16 40 - M3, M4
10 16 40 - M3, M4
12 22 40 М3 M3, M4, М5, М6
16 22 40 М3 M3, M4, М5, М6
20 24 40 М3, М4, М5 M4, М5, М6, М8 (1,25; 1)
25 28 40 М4, М5 М5, М6, М8 (1,25; 1), M10 (1,5; 1,25; 1)
* = В состав цилиндров со специальной резьбой гайки не входят.
** = Резьба КК – в скобках шаг резьбы крупный и мелкий по ГОСТ 9150.
*** = Резьба D3 – шаг резьбы крупный, глубина резьбы – два диаметра.
Возможны заказы комбинированных исполнений: удлиненный шток и спец. резьба
Пример для заказа: 24N2A16A100(50M4-F) – размер WF удлинен на 50 мм и резьба внутренняя (D3) – М4.
Пример для заказа: 24N2A16A100(50M6-20) – размер WF удлинен на 50 мм и резьба (KK) – М6, шаг крупный, длина 20 мм.
Шток с внутренней резьбой
В конце кодировки цилиндра в скобках
указывается размер резьбы и через тире
символ F – внутренняя резьба (female thread).
Пример для заказа:
24N2A16A100(M4-F) – резьба внутренняя (D3) – М4,
глубина резьбы 8 мм.
Дополнительное указание: внутренняя резьба на
штоке изготавливается только с основным (крупным)
шагом. Глубина резьбы равна двум диаметрам.
Доступные варианты резьб см. в таблице ниже.
Шток со специальной резьбой *
В конце кодировки цилиндра в скобках
указываются диаметр резьбы, шаг и длина в мм.
Пример для заказа:
24N2A16A100(M6-20) – резьба М6,
шаг крупный, длина 20 мм.
P = шаг резьбы.
Доступные варианты резьб см. в таблице ниже.
***
**
