Цилиндры со встроенными направляющими Серия QC
1
/4.05.
192

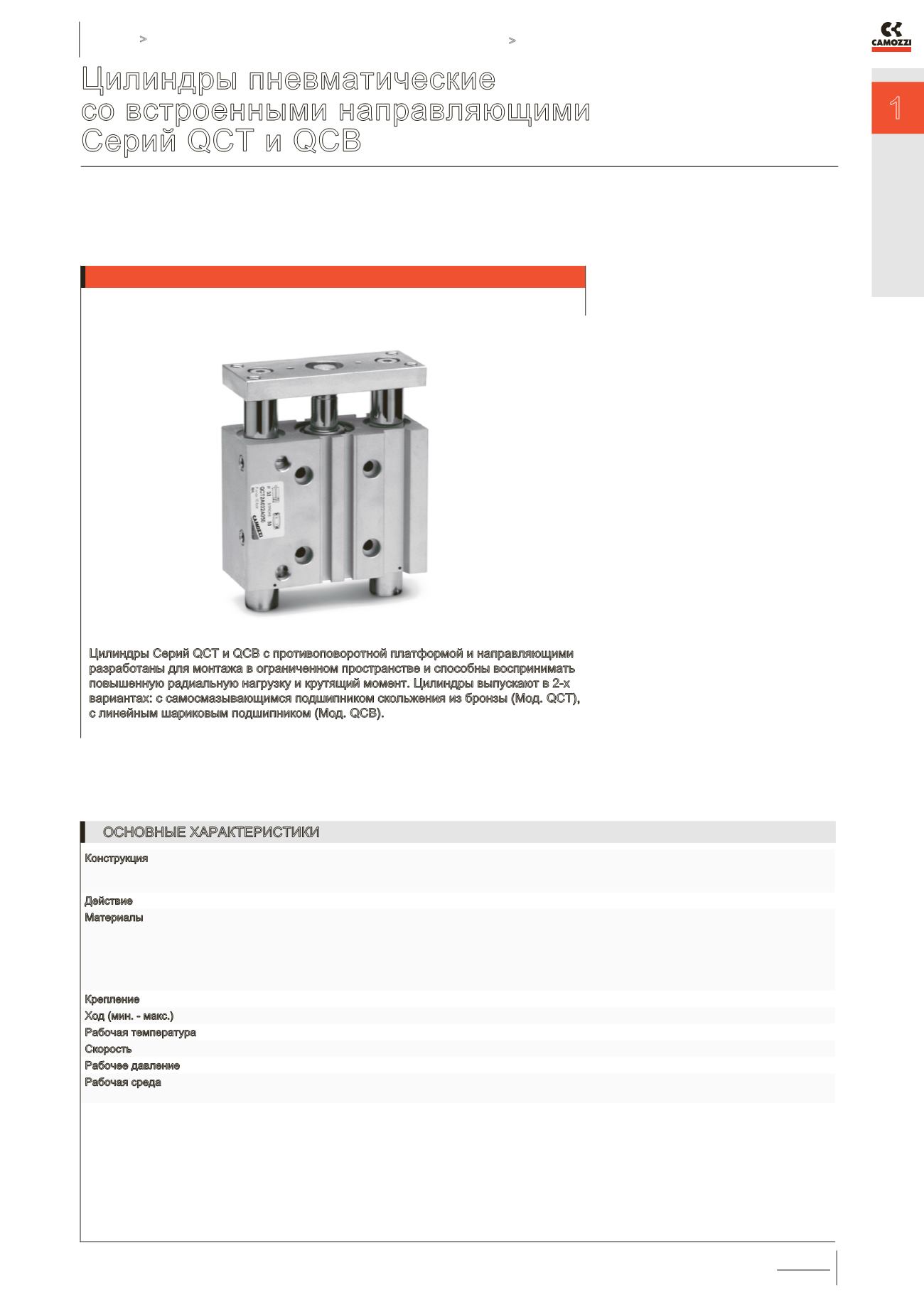

Цилиндры пневматические
со встроенными направляющими
Серий QCT и QCB
Двустороннего действия, магнитные, с направляющими
ø 20, 25, 32, 40, 50, 63 мм
Цилиндры Серий QCT и QCB с противоповоротной платформой и направляющими
разработаны для монтажа в ограниченном пространстве и способны воспринимать
повышенную радиальную нагрузку и крутящий момент. Цилиндры выпускают в 2-х
вариантах: с самосмазывающимся подшипником скольжения из бронзы (Мод. QCT),
с линейным шариковым подшипником (Мод. QCB).
Обе модели оборудованы
демпфированием в конце хода для
предотвращения ударов поршня о
крышки. Дизайн корпуса цилиндра
позволяет его монтировать за любую
поверхность. В Т-образные пазы
возможно устанавливать магнитные
датчики в различных положениях.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Конструкция
компактный с направляющими
QCT – направляющие с подшипником скольжения
QCB – направляющие с подшипником качения
Действие
двустороннего действия
Материалы
корпус – анодированный алюминий
платформа – оцинкованная сталь
шток – нержавеющая сталь AISI 303
направляющая QCT – нержавеющая сталь AISI 420B
направляющая QCB – закаленная сталь C50
уплотнения – полиуретан
Крепление
резьбовые и гладкие отверстия в корпусе цилиндра
Ход (мин. - макс.)
см. таблицу
Рабочая температура 0°C ÷ 80°C (при сухом воздухе -20°C)
Скорость
50 ÷ 500 мм/с
Рабочее давление
1 ÷ 10 бар
Рабочая среда
очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм,
обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].
»
»
Магнитные датчики могут
быть смонтированы
с обеих сторон
»
»
QCT: направляющие с
подшипником скольжения
»
»
QCB: направляющие с
подшипником качения
»
»
Цилиндр и направляющие
в одном корпусе
