ПЕРЕМЕЩЕНИЕ
КАТАЛОГ
>
Версия 8.7
ПЕРЕМЕЩЕНИЕ >
Цилиндры со встроенными направляющими Серия QC
1
/4.05.
195
ПРИМЕЧАНИЕ: для нестандартных ходов использовать размеры на чертеже,
соответствующие ближайшему большему стандартному ходу из таблицы.
Стандартными являются ходы (мм):
20, 25, 30, 40, 50, 75, 100, 125, 150, 175, 200.
Например, если необходим ход 120 мм, то выбираем размеры на чертеже,
соответствующие ходу 125 мм; если необходим ход 101 мм (> 100 мм),
то размеры всё равно будут соответствовать ходу 125 мм.

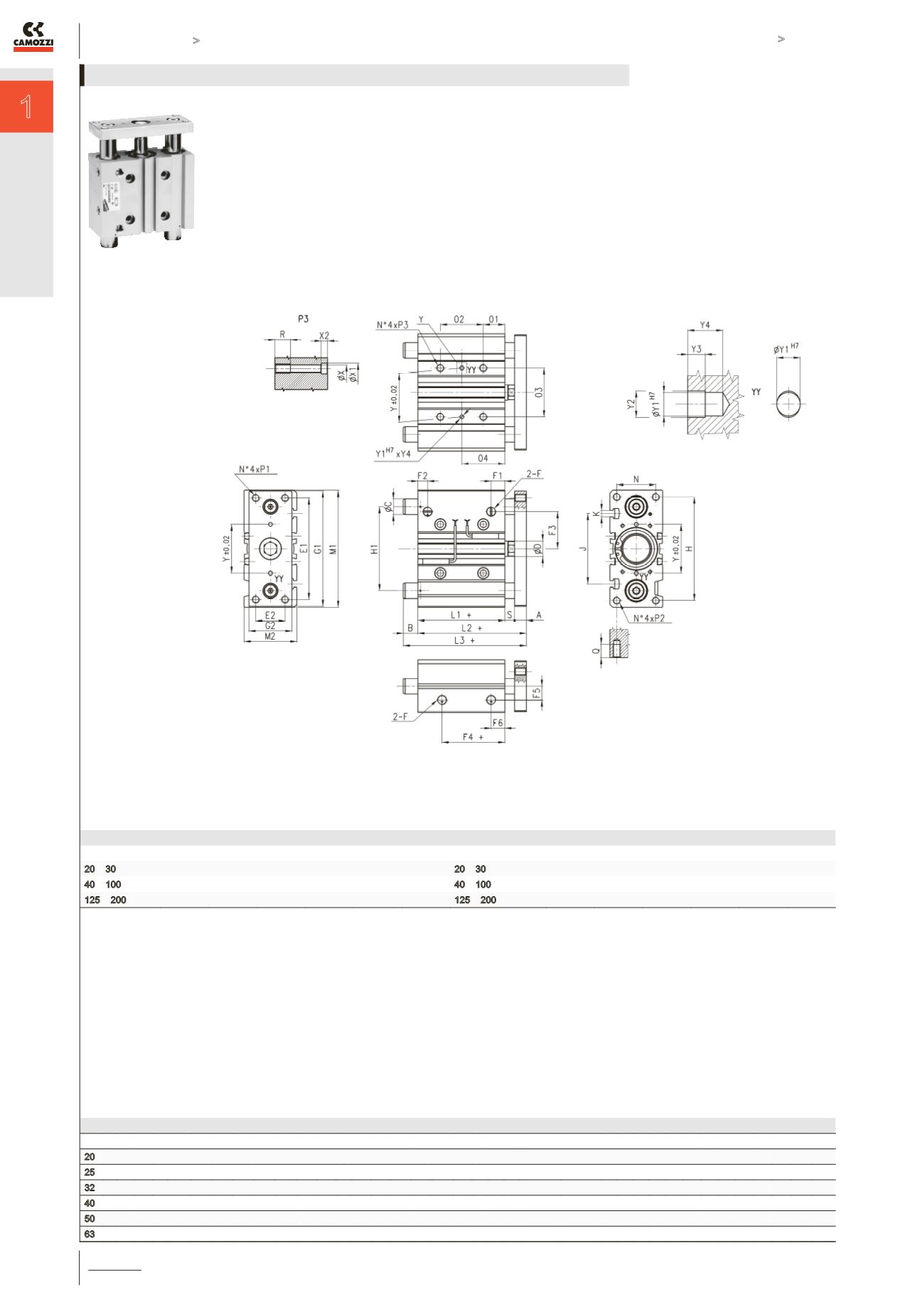

РАЗМЕРЫ
Ø A ØD E1 E2 F F1 F2 F3 F4 F5 F6 G1 G2 H H1 L1 L2 M1 M2 N 01 03 P1/P2 P3 Q R S Y Y1 Y2 Y3 Y4 X X1 X2 J K
20 10 10 70 18 G1/8 10,5 10,5 25 12,5 11,5 10,5 81 30 72 54 37 53 83 36 24 17 28 M5X0,8 M6X1 13 12 6 28 3 3,5 3 6 5,5 9 5 44 M5
25 10 12 78 26 G1/8 11,5 8 28,5 12,5 13,5 11,5 91 40 82 64 37,5 53,5 93 42 30 17 34 M6X1 M6X1 15 12 6 34 4 4,5 3 6 5,5 9 5 50 M5
32 12 16 96 30 G1/8 12,5 9,5 34 7 15 12,5 110 45 98 78 37,5 59,5 112 48 34 21 42 M8X1,25 M8X1,25 20 16 10 42 4 4,5 3 6 6,5 11 6,5 63 M6
40 12 16 104 30 G1/8 13 12 38 13 18 13 118 45 106 86 44 66 120 54 40 22 50 M8X1,25 M8X1,25 20 16 10 50 4 4,5 3 6 6,5 11 6,5 72 M6
50 15 20 130 40 G1/4 14 11,5 47 8 21,5 12 146 60 130 110 44 72 148 64 46 24 66 M10X1,5 M10X1,5 22 20 13 66 5 6 4 8 8,5 14 8,5 92 M8
63 15 20 130 50 G1/4 14,5 11,4 55 12 28 14,5 158 70 142 124 49 77 162 78 58 24 80 M10X1,5 M10X1,5 22 20 13 80 5 6 4 8 8,5 14 8,5 110 M10
+ = добавить ход
РАЗМЕРЫ
Размер 02 (мм)
Ø 20
Ø 25
Ø 32
Ø 40
Ø 50
Ø 63 Размер 04 (мм)
Ø 20
Ø 25
Ø 32
Ø 40
Ø 50
Ø 63
20 ÷ 30
24
24
24
24
24
28 20 ÷ 30
29
29
33
34
36
38
40 ÷ 100
44
44
48
48
48
52 40 ÷ 100
39
39
45
46
48
50
125 ÷ 200
120
120
124
124
124
128 125 ÷ 200
77
77
83
84
86
88
Цилиндры Серия QC
04
