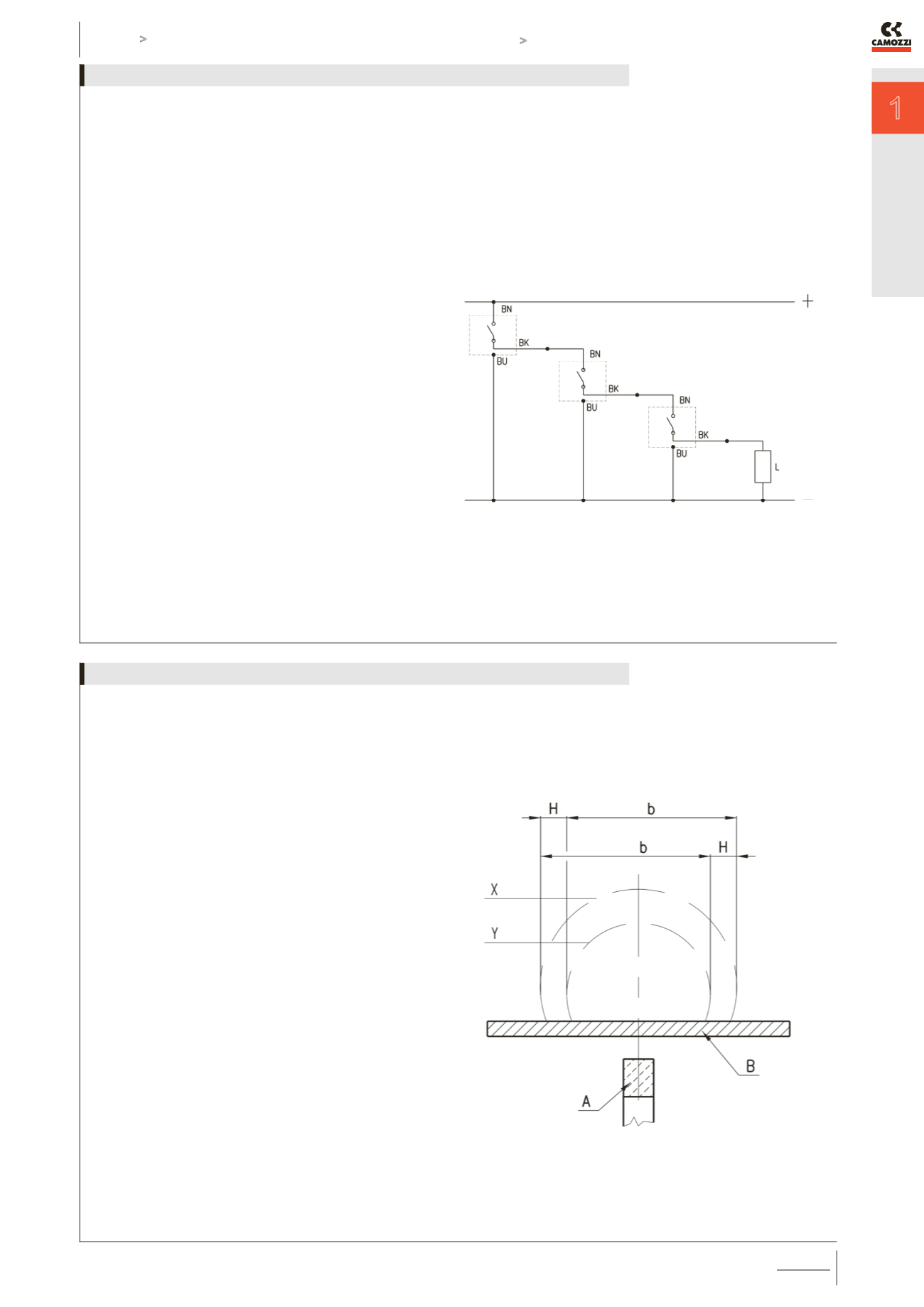

Магнитные датчики на базе геркона, в версии с тремя
проводами, позволяют соединять несколько датчиков
последовательно, поскольку нет падения напряжения
между источником и нагрузкой (см. схему соединения).
В версии с 2-мя проводами падение напряжения составит
2.5V и 1V для датчиков на базе эффекта Холла.
BN = коричневый
BU = синий
BK = черный
L = нагрузка
Магнитные датчики положения состоят из геркона,
который заключен в стеклянную колбу, заполненную
инертным газом. Контакты, созданные из магнитного
материала (никель-железо), представляют собой упругие
пластины, покрытые в местах контакта материалом,
не создающим электрическую дугу. Срабатывание
происходит при достижении определенной напряженности
магнитного поля при приближении постоянного магнита,
закрепленного на поршне пневмоцилиндра. Оба датчика
нормально разомкнутого типа и для замыкания нужно
воздействие магнитного поля. Индукция магнитного
поля, поддерживающего датчик во включенном
состоянии показана на схеме. Размер b определяет зону
срабатывания. Размер H определяет величину гистерезиса
геркона – то есть разницу в положениях поршня на
момент включения и выключения датчика. Значения b и H
сведены в таблицу в соответствии с диаметром цилиндра.
Максимальная скорость, с которой может двигаться
поршень без проскока геркона, зависит от расстояния b и
от времени реакции геркона и всех остальных элементов
схемы. Максимальная скорость поршня с подтверждением
от герконового датчика может быть вычислена по
формуле:
b/t = скорость, где
b = зона срабатывания в мм (см. таблицу)
t = общее время реакции системы в мс
Скорость = максимальная скорость в м/с
ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ ДАТЧИКОВ
Информация по правильному применению магнитных датчиков положения
