ПЕРЕМЕЩЕНИЕ >
Цилиндры пневматические бесштоковые Серия 52
1
/8.10.
305

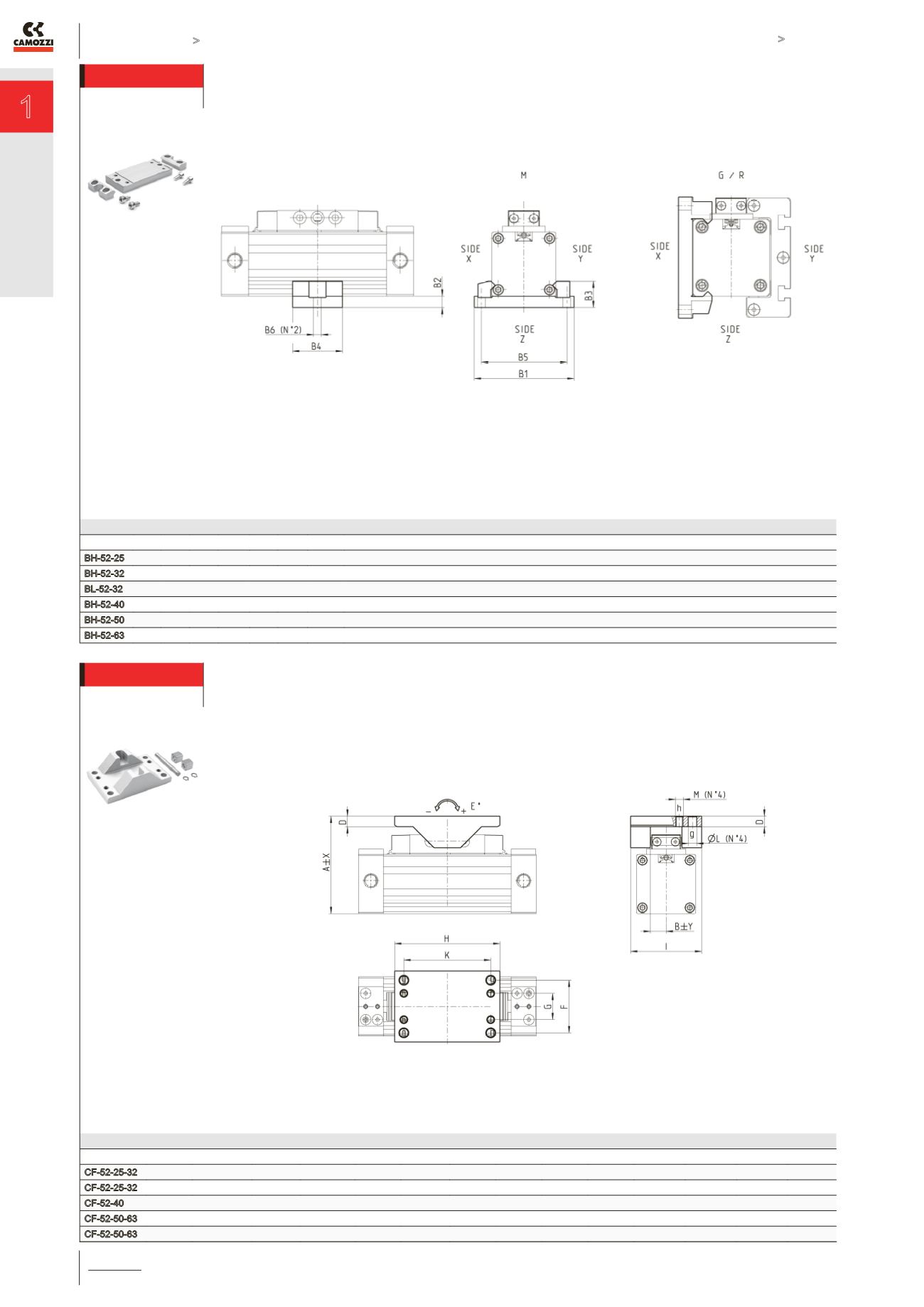

Промежуточный кронштейн Мод. BH-52... и BL-52-32
Цилиндр надежно устанавливается при помощи двух промежуточных кронштейнов без использования
опорных кронштейнов. Промежуточные кронштейны могут быть установлены на сторонах Х, Y или Z
профиля. При необходимости установки промежуточного кронштейна на сторонах X или Y цилиндра
диаметром 32 мм, необходимо использовать кронштейн Мод. BL-52-32.
РАЗМЕРЫ
Мод.
Ø B1 B2 B3 B4 B5 Ø B6
BH-52-25 25 70 8 18,5 35 60 5,5 для цилиндров Мод. M монтаж по сторонам X, Y, Z - для цилиндров Мод. G или R монтаж по сторонам X и Y
BH-52-32 32 85 10 18,5 40 73 6,5
для цилиндров Мод. M монтаж по стороне Z
BL-52-32 32 85 10 23,3 40 73 6,5
для цилиндров Мод. M, G или R монтаж по сторонам X и Y
BH-52-40 40 105 10 18,5 40 90,5 9 для цилиндров Мод. M монтаж по сторонам X, Y, Z - для цилиндров Мод. G или R монтаж по сторонам X и Y
BH-52-50 50 138 15 30 70 120 11 для цилиндров Мод. M монтаж по сторонам X, Y, Z - для цилиндров Мод. G или R монтаж по сторонам X и Y
BH-52-63 63 154 15 36 70 136 11 для цилиндров Мод. M монтаж по сторонам X, Y, Z - для цилиндров Мод. G или R монтаж по сторонам X и Y
В комплекте:
1х Кронштейн
4х Винт
Компенсационный монтажный подвес Мод. CF-52...
Адаптер предназначен для компенсации возможных отклонений продольной и поперечной осей
движения объекта управления, закрепленного на внешних направляющих, от оси перемещения
каретки, а также угла рассогласования между горизонтальной плоскостью каретки и закрепленным
объектом. Нежесткое закрепление оси внутри адаптера придает системе определенную податливость.
Используется с цилиндрами Мод. 52М2Р/52М2С/52М8Р/52М8С.
РАЗМЕРЫ
Мод.
Ø
A
X
E°
B
Y
D
I
F
G
H
K
Ø L
M
CF-52-25-32
25
74
1
±8
12
0,8
8
54
40
20
80
66
6,5
M6
CF-52-25-32
32
82
0,5
±6
12
0,8
8
54
40
20
80
66
6,5
M6
CF-52-40
40
94,5
0,5
±6
12
0,8
8
54
40
20
80
66
6,5
M6
CF-52-50-63
50
130,5
0,5
±5
24
0,8
11
80
51
23
122
102
9
M8
CF-52-50-63
63
146
0,5
±4,5
24
0,8
11
80
51
23
122
102
9
M8
В комплекте:
1х Адаптер
1х Ось
2х Втулка
2х Стопорное кольцо
