ПЕРЕМЕЩЕНИЕ
КАТАЛОГ > Версия 8.7 ПЕРЕМЕЩЕНИЕ > Цилиндры пневматические бесштоковые Серия 52
1/8.10.
303

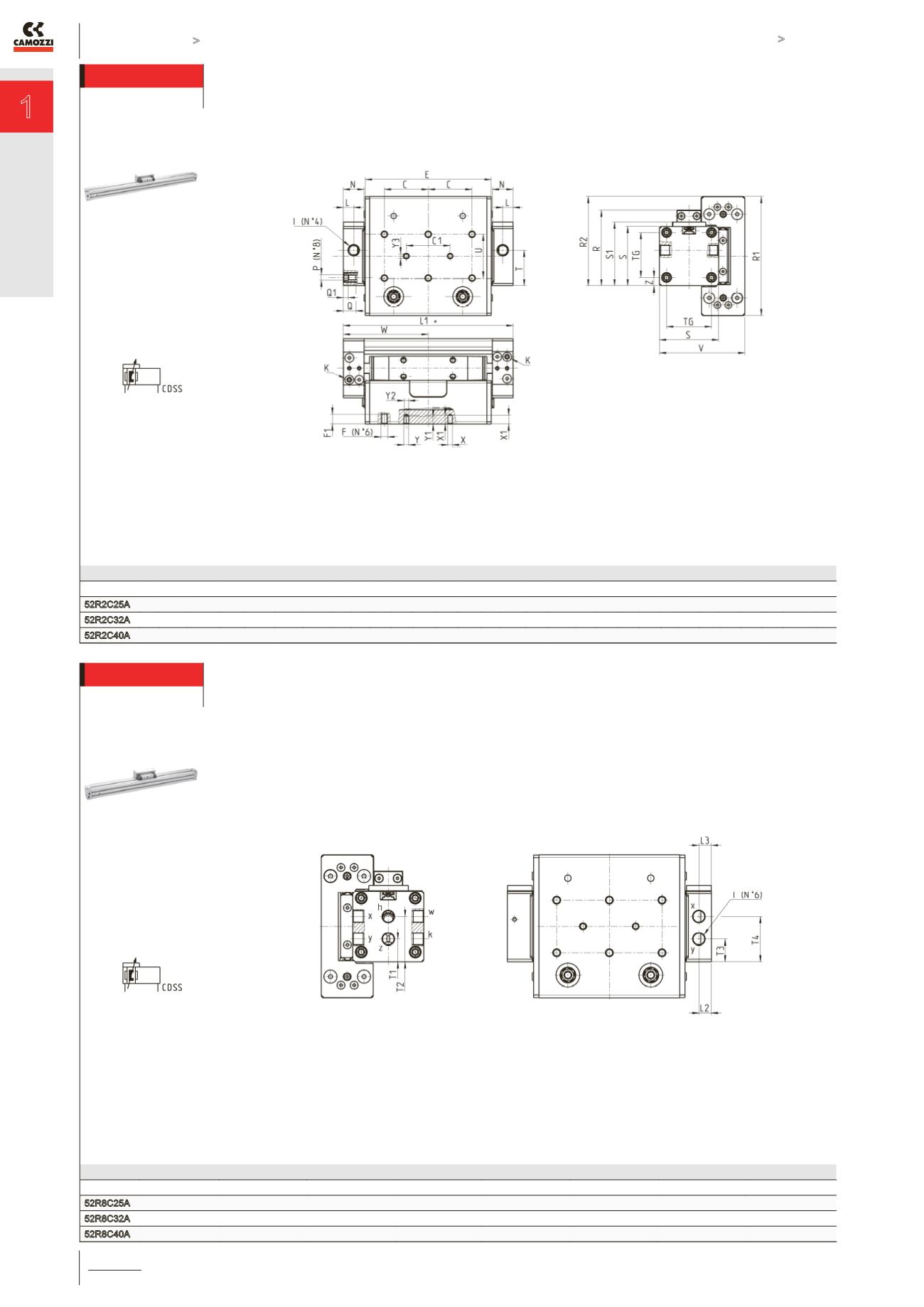

Мод. 52R2C с подшипниками качения
Цилиндр имеет по два подвода воздуха “I” на обеих крышках. При установке цилиндра необходимо
выбрать, какой из двух подводов воздуха следует использовать. Оставшиеся подводы должны быть
закрыты заглушками (в комплект входят две заглушки).
РАЗМЕРЫ
Мод. Ø W E L1 I L T U N C F F1 TG Z S R1 P V Q Q1 ØY2 Y ØX Y1 X1 Y3 C1 S1 R2 R
52R2C25A 25 67,5 95 135 G1/8 9,5 25 40 19 20 M5 7,5 36 4,5 45 97 M4 68 11 3 4 4,5 4 7 8 4 40 49 71 60
52R2C32A 32 77,5 115 155 G1/8 9,5 32,5 40 19 40 M6 9 41 5,5 54 109 M5 78 11 4 4 4,5 4 7 8 4 40 58 81,5 69
52R2C40A 40 95 143,5 190 G1/4 11,5 38 55 23 55 M6 12 49 7,5 64 145 M6 90,5 12 4 6 6,5 6 7 8 6 40 68 104,5 82
+ = добавить ход
K = винт демпфирования
Мод. 52R8C с подшипниками качения
Цилиндр имеет шесть подводов воздуха на крышке. Три входа (x, h, w) предназначены для прямого хода
каретки, а оставшиеся три (y, z, k) - для обратного.
При установке цилиндра необходимо выбрать, какие подводы воздуха следует использовать. Оставшиеся
подводы должны быть закрыты заглушками (в комплект входят четыре заглушки).
При использовании опорных кронштейнов Мод. B-52 и Мод. BA-52 подводы h и z становятся недоступны
и должны быть закрыты заглушками.
РАЗМЕРЫ
Мод. Ø T1 T2 T3 T4 L2 L3 I
52R8C25A 25 13,5 29,5 13,5 28,5 8 11 G1/8
52R8C32A 32 17,5 34,5 17,5 34,5 9,5 9,5 G1/8
52R8C40A 40 15,5 38 20,5 42,5 11,5 11,5 G1/4
Неуказанные габаритные
размеры см. в табл. для
Мод. 52R2C.
