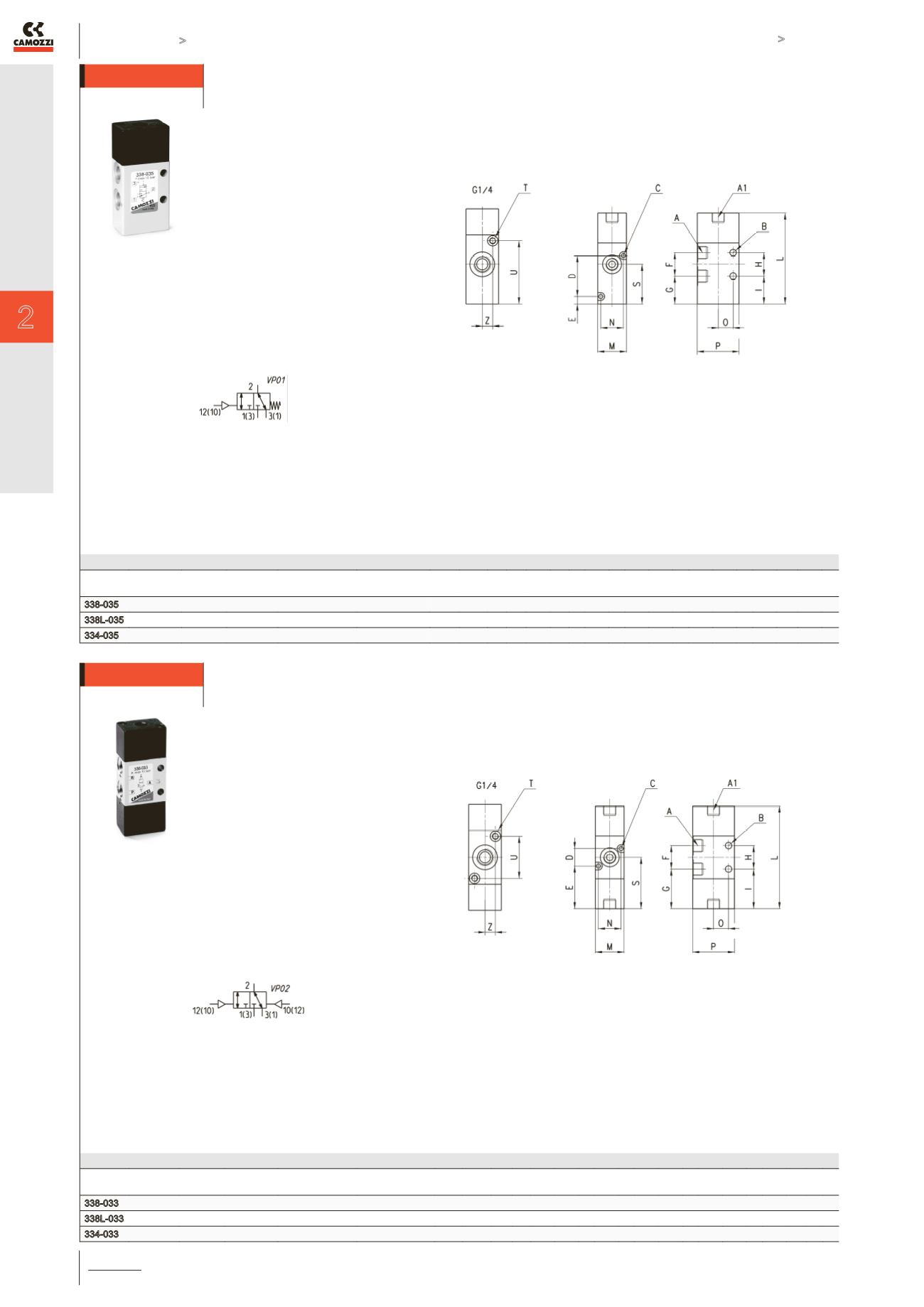

3/2 распределитель, G1/8 и G1/4, односторонний
Для распределителей с
присоединением G1/8
подвод воздуха в порт 12
осуществляется через отверстие
G1/8 (см. чертеж, размер A1),
с присоединением G1/4 – через
отверстие M5 (см. размер T).
РАЗМЕРЫ
Мод. Монтаж Функция Расход,
Нл/мин
Мин. давление
управления, Бар
Рабочее
давление, Бар
A A1 B C D E F G H I L M N O P S T U Z
338-035 без плиты 3/2 Н.З. 700 1.4 -0,9 ÷ 10 G1/8 G1/8 5 3,2 - 5,7 18 21,4 18 21,4 69,8 22 - 11,5 32 30,4 - - -
338L-035 на плите 3/2 Н.З. 700 1.4 -0,9 ÷ 10 G1/8 G1/8 - 3,2 31,4 5,7 18 21,4 - 21,4 69,8 22 17,4 11,5 32 30,4 - - -
334-035 без плиты 3/2 Н.З. 1300 1.4 -0,9 ÷ 10 G1/4 - 4,1 - - - 22 21,4 22 21,4 73 25 - 16 40 32,4 М5 48,5 8
3/2 распределитель, G1/8 и G1/4, двусторонний
Для распределителей с
присоединением G1/8
подвод воздуха в порт 10, 12
осуществляется через отверстие
G1/8 (см. чертеж, размер A1), с
присоединением G1/4 – через
отверстие M5 (см. размер T).
РАЗМЕРЫ
Мод. Монтаж Функция Расход,
Нл/мин
Мин. давление
управления, Бар
Рабочее
давление, Бар
A A1 B C D E F G H I L M N O P S T U Z
338-033 без плиты 3/2 Н.З. 700 0.4 -0,9 ÷ 10 G1/8 G1/8 5 - - - 18 30,4 18 30,4 78,8 22 - 11,5 32 41,7 - - -
338L-033 на плите 3/2 Н.З. 700 0.4 -0,9 ÷ 10 G1/8 G1/8 5 3,2 13,4 32,7 18 30,4 - 30,4 78,8 22 17,4 - 32 41,7 - - -
334-033 без плиты 3/2 Н.О. 1300 0.4 -0,9 ÷ 10 G1/4 - 4,1 - - - 22 29,7 22 29,7 81,3 25 - 16 40 40,7 M5 - -
