Распределители Серии 3
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах
www.camozzi.ru/
www.camozzi.uaИзделия разработаны для промышленного использования
2
/2.10.
499

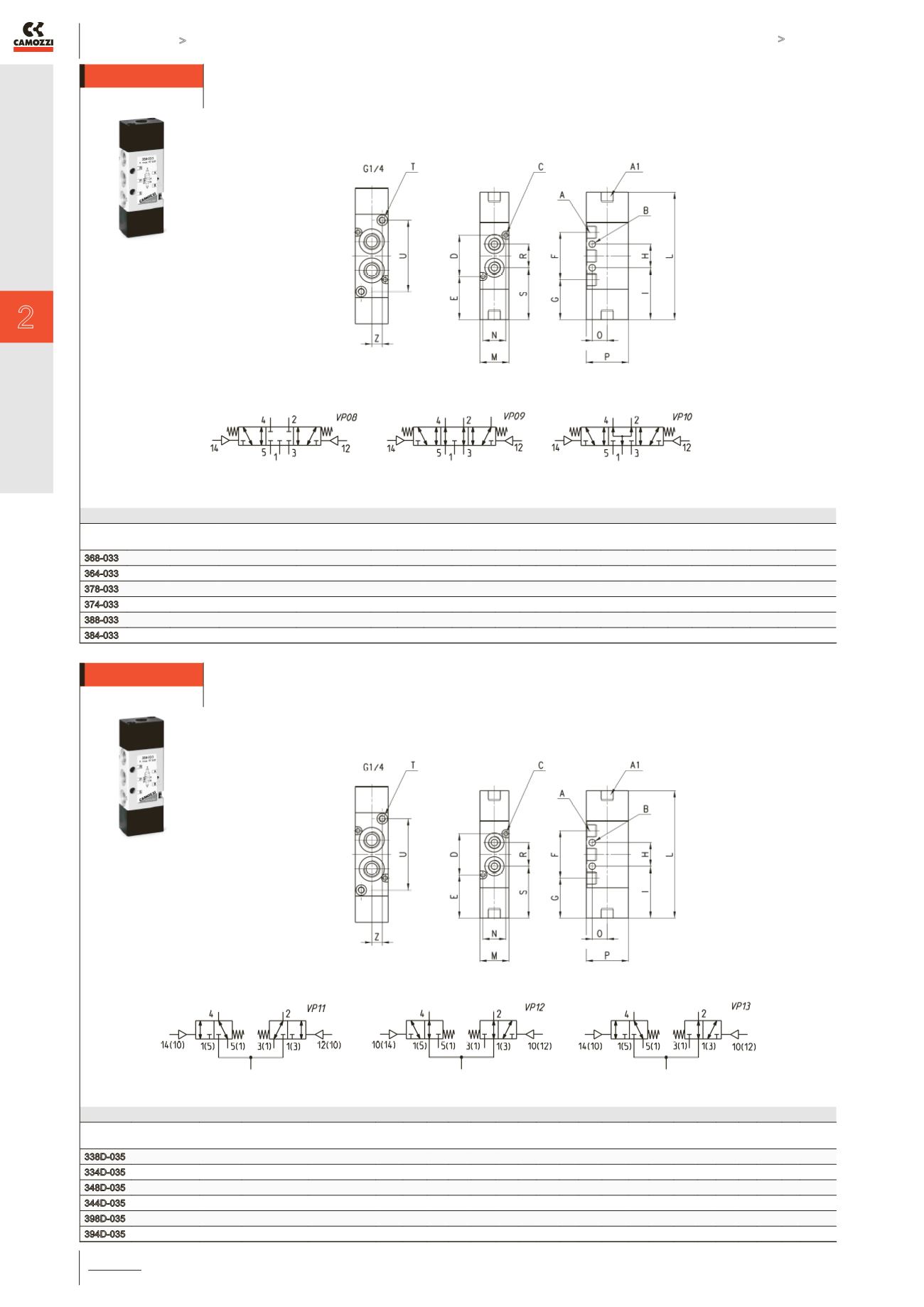

5/3 распределитель, G1/8 и G1/4, двусторонний
Для распределителей с присоединением G1/8 подвод воздуха в порт 12, 14 осуществляется через
отверстие G1/8 (см. чертеж, размер A1), с присоединением G1/4 – через отверстие M5 (см. размер T).
РАЗМЕРЫ
Мод.
Функция Расход,
Нл / мин
Мин. давление
управления, Бар
Рабочее
давление, Бар
A A1 B C D E F G H I
L M N O P S T U Z Символ
368-033 5/3 CC 700
1
-0,9 ÷ 10 G1/8 G1/8 5 3,2 31,4 32,8 36 30,4 18 39,4 96,8 22 17,4 11,5 32 39,4 -
-
-
VP08
364-033 5/3 CC 1200
1
-0,9 ÷ 10 G1/4 -
4,1 3,2 36 33,7 44 29,7 22 40,7 103,3 25 21 16 40 40,7 M5 54,3 8 VP08
378-033 5/3 CО 700
1
-0,9 ÷ 10 G1/8 G1/8 5 3,2 31,4 32,8 36 30,4 18 39,4 96,8 22 17,4 11,5 32 39,4 -
-
-
VP09
374-033 5/3 CО 1050
1
-0,9 ÷ 10 G1/4 -
4,1 3,2 36 33,7 44 29,7 22 40,7 103,3 25 21 16 40 40,7 M5 54,3 8 VP09
388-033 5/3 CР 700
1
-0,9 ÷ 10 G1/8 G1/8 5 3,2 31,4 32,8 36 30,4 18 39,4 96,8 22 17,4 11,5 32 39,4 -
-
-
VP10
384-033 5/3 CР 1050
1
-0,9 ÷ 10 G1/4 -
4,1 3,2 36 33,7 44 29,7 22 40,7 103,3 25 21 16 40 40,7 M5 54,3 8 VP10
СС – с закрытой
центральной позицией
CO – с открытой
центральной позицией
CP – с подачей давления
в обе линии
Индивидуальный монтаж
или монтаж на плите
2 x 3/2 распределитель, G1/8 и G1/4, двусторонний
Для распределителей с присоединением G1/8 подвод воздуха в порт 12, 14 осуществляется через
отверстие G1/8 (см. чертеж, размер A1), с присоединением G1/4 – через отверстие M5 (см. размер T).
РАЗМЕРЫ
Мод.
Функция Расход,
Нл / мин
Мин. давление
управл., Бар
Рабочее
давление, Бар
A A1 B C D E F G H I
L M N O P S T U Z Символ
338D-035 2x3/2 Н.З.
700
1.4
-0,9 ÷ 10 G1/8 G1/8 5 3,2 31,4 32,8 36 30,4 18 39,4 96,8 22 17,4 11,5 32 39,4 -
-
- VP11
334D-035 2x3/2 Н.З.
1050
1.4
-0,9 ÷ 10 G1/4 - 4,1 3,2 36 33,7 44 29,7 22 40,7 103,3 25 21 16 40 40,7 M5 54,3 8 VP11
348D-035 2x3/2 Н.О.
700
1.4
-0,9 ÷ 10 G1/8 G1/8 5 3,2 31,4 32,8 36 30,4 18 39,4 96,8 22 17,4 11,5 32 39,4 -
-
- VP12
344D-035 2x3/2 Н.О.
1050
1.4
-0,9 ÷ 10 G1/4 - 4,1 3,2 36 33,7 44 29,7 22 40,7 103,3 25 21 16 40 40,7 M5 54,3 8 VP12
398D-035 2x3/2 Н.З./Н.О.
700
1.4
-0,9 ÷ 10 G1/8 G1/8 5 3,2 31,4 32,8 36 30,4 18 39,4 96,8 22 17,4 11,5 32 39,4 -
-
- VP13
394D-035 2x3/2 Н.З./Н.О. 1050
1.4
-0,9 ÷ 10 G1/4 - 4,1 3,2 36 33,7 44 29,7 22 40,7 103,3 25 21 16 40 40,7 M5 54,3 8 VP13
Индивидуальный монтаж
или монтаж на плите
