УПРАВЛЕНИЕ
КАТАЛОГ > Версия 8.7 УПРАВЛЕНИЕ > Распределители Серии 3
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах /
Изделия разработаны для промышленного использования 498
2/2.10.

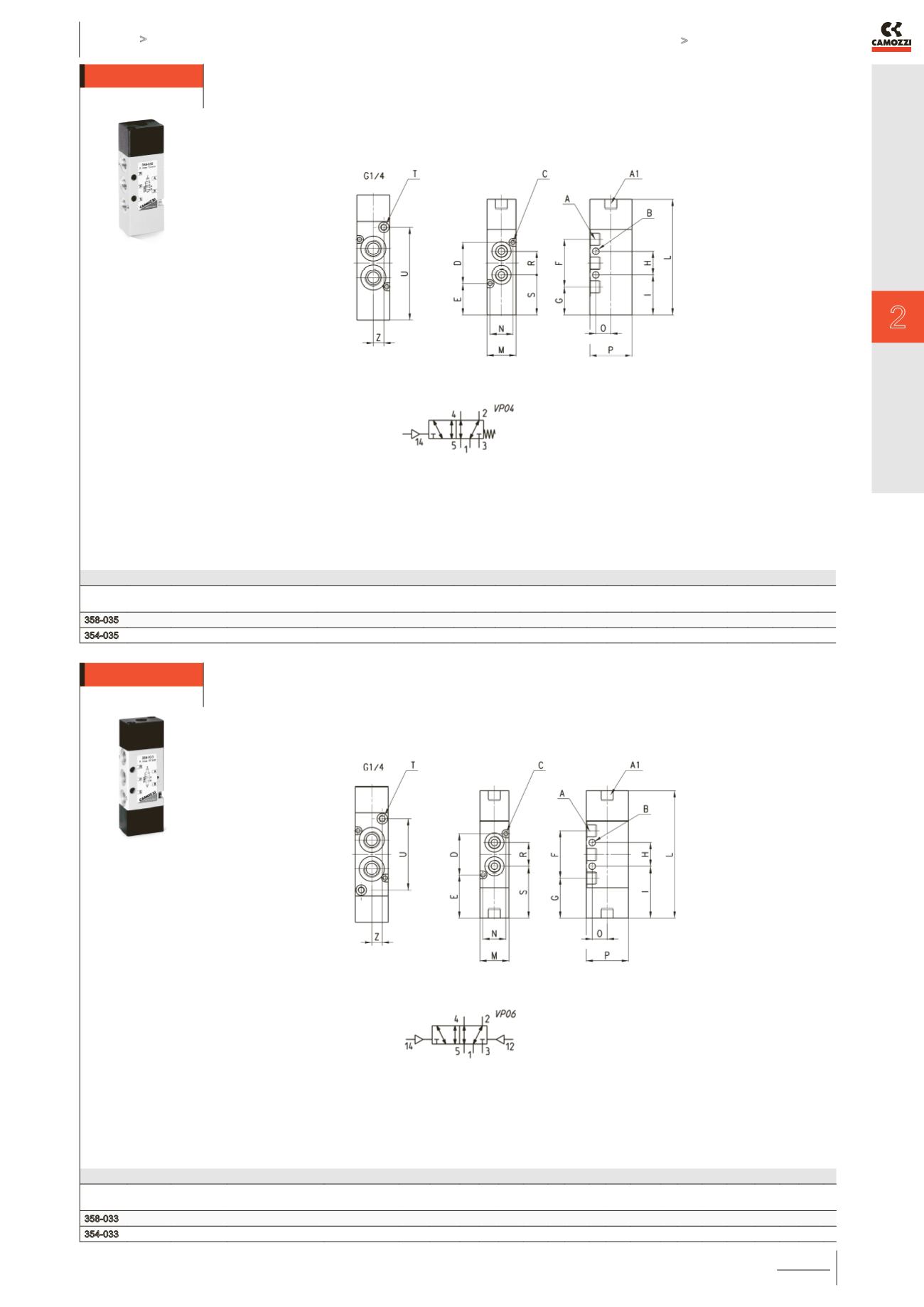

5/2 распределитель, G1/8 и G1/4, односторонний
Для распределителей с присоединением G1/8 подвод воздуха в порт 14 осуществляется через
отверстие G1/8 (см. чертеж, размер A1), с присоединением G1/4 – через отверстие M5 (см. размер T).
РАЗМЕРЫ
Мод. Функция Расход,
Нл / мин
Мин. давление
управления, Бар
Рабочее
давление, Бар
A A1 B C D E F G H I L M N 0 P S T U Z
358-035 5/2 700 1.4 -0,9 ÷ 10 G1/8 G1/8 5 3,2 31,4 23,8 36 21,4 18 30,4 87,8 22 17,4 11,5 32 30,4 - - -
354-035 5/2 1300 1.6 -0,9 ÷ 10 G1/4 - 4,1 3,2 36 25,4 44 21,4 22 30,4 95 25 21 16 40 32,4 M5 70,5 8
Индивидуальный монтаж
или монтаж на плите
5/2 распределитель, G1/8 и G1/4, двусторонний
Для распределителей с присоединением G1/8 подвод воздуха в порт 12, 14 осуществляется через
отверстие G1/8 (см. чертеж, размер A1), с присоединением G1/4 – через отверстие M5 (см. размер T).
РАЗМЕРЫ
Мод. Функция Расход,
Нл / мин
Мин. давление
управления, Бар
Рабочее
давление, Бар
A A1 B C D E F G H I L M N O P S T U Z
358-033 5/2 700 0.4 -0,9 ÷ 10 G1/8 G1/8 5 3,2 31,4 32,8 36 30,4 18 39,4 96,8 22 17,4 11,5 32 39,4 - - -
354-033 5/2 1300 0.4 -0,9 ÷ 10 G1/4 4,1 3,2 36 33,7 44 29,7 22 40,7 103,3 25 21 16 40 40,7 M5 54,3 8
Индивидуальный монтаж
или монтаж на плите
