УПРАВЛЕНИЕ
КАТАЛОГ > Версия 8.7 УПРАВЛЕНИЕ > Серия CX
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах /
Изделия разработаны для промышленного использования 640
2/3.50.

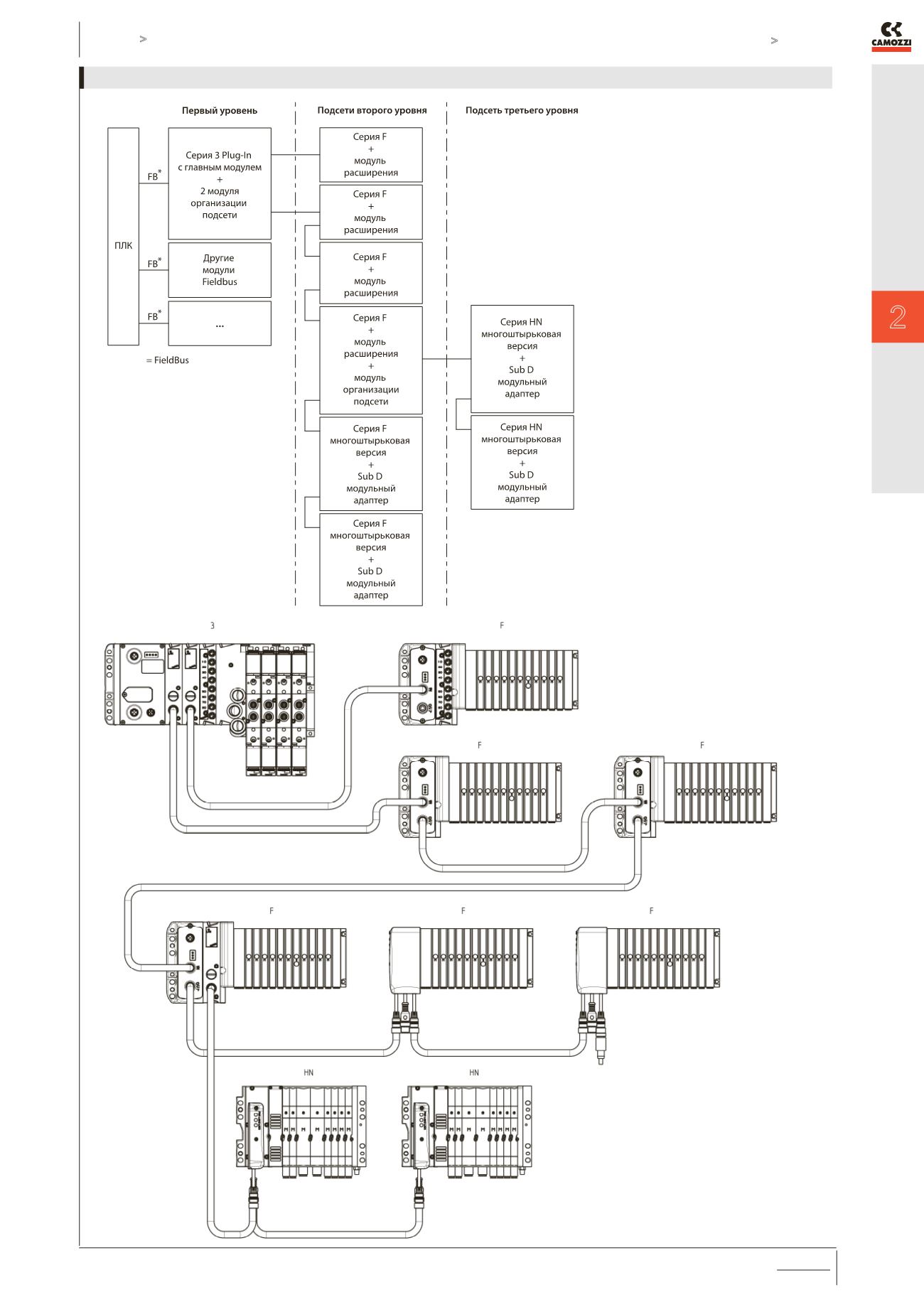

Топология сети при конфигурации с помощью серии СХ – Пример 4
Разветвленная трехуровневая
структура с главным модулем (на базе
острова серии 3 Plug-In), двух подсетей
(остров Серии F и 5 последовательно
включенных островов Серии F через
модули расширения и Sub-D адаптеры)
и подсеть третьего уровня внутри
нижней подсети, организованной с
помощью модуля организации подсети
внутри острова F* и включающей два
острова серии HN с многоштырьковыми
разъемами и Sub-D модульными
адаптерами.
Первый уровень:
- остров серии 3 Fieldbus с 2 двумя
исходными модулями организации
подсети.
Первая ветвь подсети второго уровня:
- 5 островов серии F из которых: 3 с
модулями расширения Fieldbus и 2
многоштырьковые версии с CXA-25P
Sub-D модульным адаптером.
Вторая ветвь подсети второго уровня:
- остров серии F с модулем
расширения.
Ветвь подсети третьего уровня:
- 2 острова серии HN многоштырьковая
версия с CXA-25P и CXA-37P
модульным адаптером.
*
*
