2/3.50.
Модуль дискретных входов может
использоваться только с главным модулем или
модулем расширения. Он устанавливается
последовательно с другими модулями
дискретных и аналоговых входных и выходных
сигналов и с модулем организации подсети.
Он может быть на 8 или на 4 входа
с коннекторами M8 3 pin.

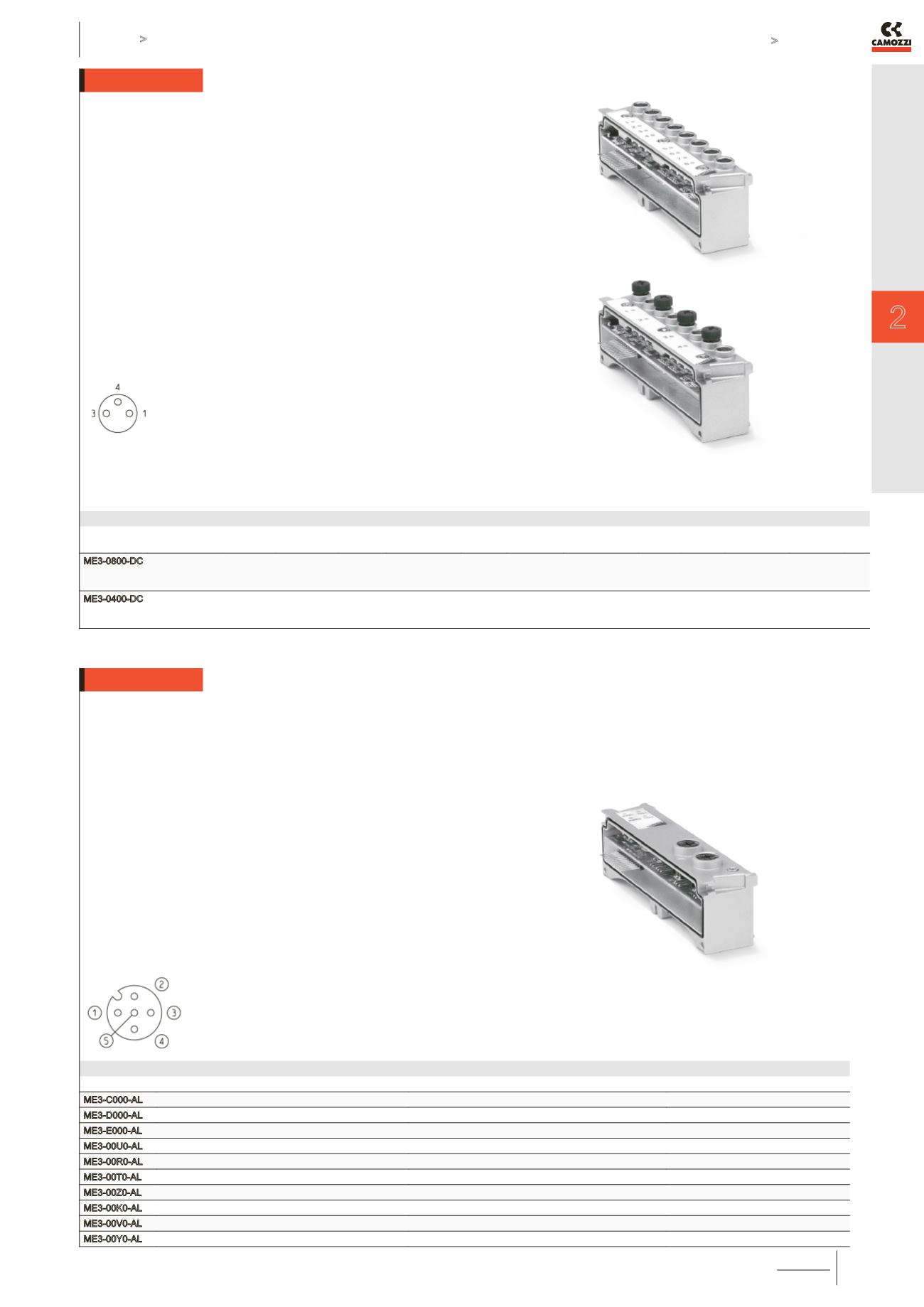

Модуль дискретных входов Мод. ME3-0800-DC и ME3-0400-DC
Мод. Количество
дискретных вх.
Коннектор Количество
коннекторов
Размеры Сигнал Питание
датчика
Защита от
перегрузок
Потребляемый
ток
Тип
сигнала
Класс
защиты
Рабочая
температура
Материал Вес
ME3-0800-DC 8 M8 3 pin
female
8 122 x 25
мм
1 желтый
светодиод для
каждого входа
24 V DC 400 мА
для 4-х
датчиков
10 mA PNP IP65 0 ÷ 50°C Алюминий 110
г
ME3-0400-DC 4 M8 3 pin
female
4 122 x 25
мм
1 желтый
светодиод для
каждого входа
24 V DC 400 мА
для 4-х
датчиков
10 mA PNP IP65 0 ÷ 50°C Алюминий 110
г
Модуль аналоговых входных и выходных сигналов
может использоваться только с главным модулем
и модулем расширения. Он устанавливается
последовательно с другими модулями дискретных
и аналоговых входных и выходных сигналов
и с модулем организации подсети. Он имеет
2 коннектора М12А 4 pin, и к нему могут быть
подключены 2 аналоговых входа или 2 аналоговых
выхода или 1 аналоговый вход + 1 аналоговый
выход. Модуль аналоговых входов содержит
12-битный АЦП, модуль аналоговых выходов
содержит 12-битный ЦАП, поэтому на 1 аналоговый
вход или 1 аналоговый выход задействуются 12
дискретных сигналов внутри протокола. Типы
сигналов обозначены в таблице кодировок ниже.
Время отклика аналоговых модулей меньше 6 мс -
это значение учитывает преобразование в сигнала
в самом модуле и задержки в передаче сигналов по
главной сети и в подсетях.
Модуль аналоговых входных / выходных сигналов Мод. ME3-****-AL
Мод. Количество аналоговых входов Количество аналоговых выходов Подключение
ME3-C000-AL 2 вх. 4-20 mA - 2x M12 A 4 Pin
ME3-D000-AL 2 вх. 0-10 V - 2x M12 A 4 Pin
ME3-E000-AL 1 вх. 4-20 mA + 1 вх. 0-10 V - 2x M12 A 4 Pin
ME3-00U0-AL - 1 вых. 4-20 mA + 1 вых. 0-10 V 2x M12 A 4 Pin
ME3-00R0-AL - 2 вых. 4-20 mA 2x M12 A 4 Pin
ME3-00T0-AL - 2 вых. 0-10 V 2x M12 A 4 Pin
ME3-00Z0-AL 1 вх. 4-20 mA 1 вых. 4-20 mA 2x M12 A 4 Pin
ME3-00K0-AL 1 вх. 0-10 V 1 вых. 0-10 V 2x M12 A 4 Pin
ME3-00V0-AL 1 вх. 0-10 V 1 вых. 4-20 mA 2x M12 A 4 Pin
ME3-00Y0-AL 1 вх. 4-20 mA 1 вых. 0-10 V 2x M12 A 4 Pin
