Этот модуль используется только вместе с
модулей главным или модулем расширения
и подключается к ним с правой стороны
последовательно с модулями дискретных или
аналоговых входных или выходных сигналов.
Каждая подсеть может иметь расширение до
максимум 100 метров, с максимум 8 проводными
соединениями соседних модулей.
В составе главного модуля или модуля
расширения может использоваться максимум
5 таких модулей организации подсети, чтобы
создать древовидную структуру, выстраивая
подсети последовательно или параллельно с
целью оптимизации длины кабелей и получения
требуемой топологии подсети в различных
приложениях.
Модуль имеет только один коннектор Bus OUT
M12D 5 pin female

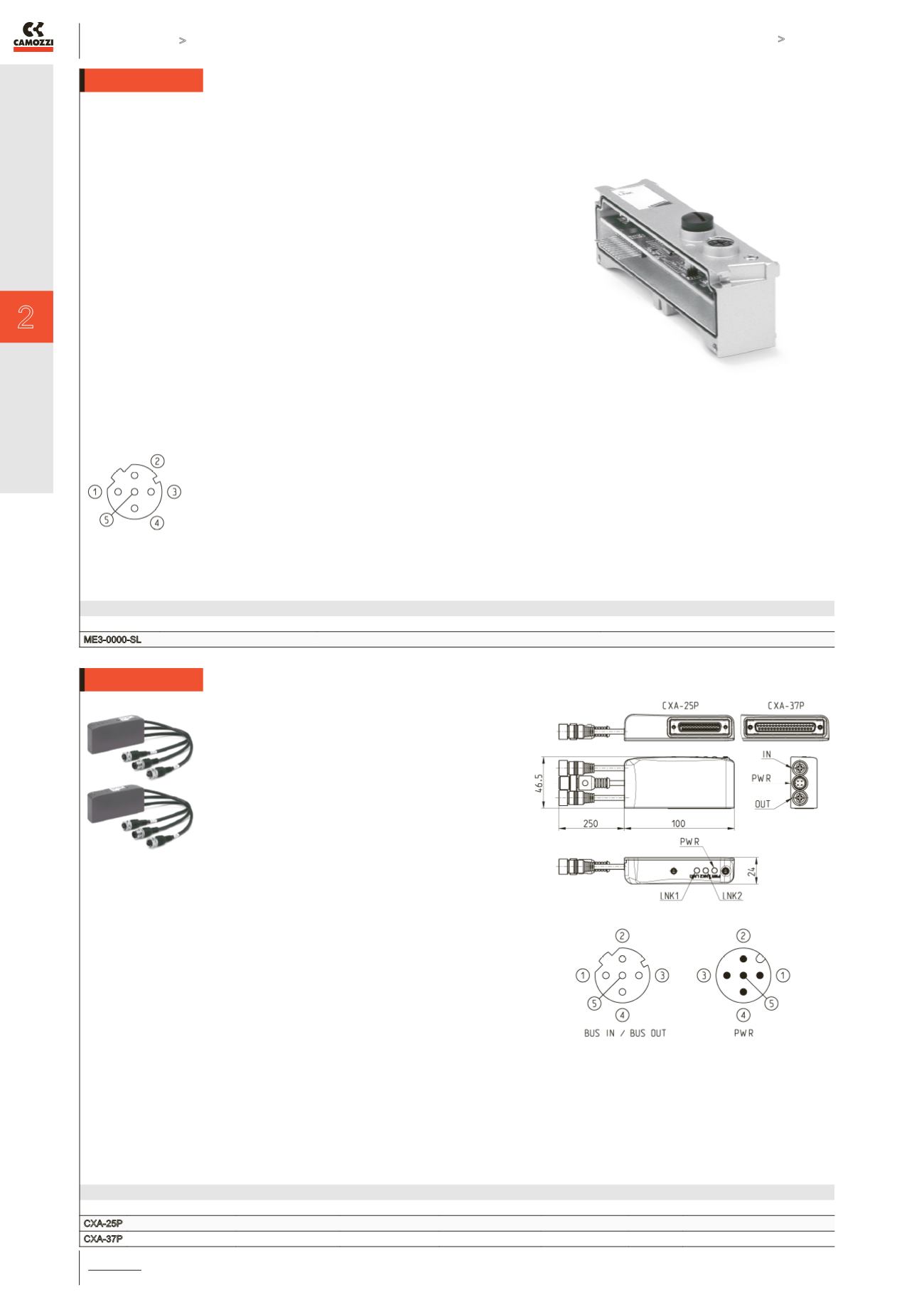

Модуль организации подсети Мод. ME3-0000-SL
Мод. Коннектор Bus OUT Максимальное количество модулей для подсети Максимальное расширение подсети на модуль
ME3-0000-SL M12D 5 Pin Female 5 100 м
Светодиод 1 = Жёлтый LNK1
Светодиод 2 = Жёлтый LNK2
Светодиод 3 = Зелёный PWR, supply present и OK
Это модуль расширения подсети SPI-Ethernet.
Он может быть использован со всеми островами
с многоштырьковыми версиями, имеющими
коннектор 25-контактный Sub-D (серия F, 3 и НN)
и с островом серии HN с 37-контактным Sub-D.
Он имеет коннектор М12А 4 pin Male для питания
силовых и логических цепей подключаемых
распределителей острова и два M12D 5-pin
Female коннектора подсети BUS IN и BUS OUT,
показывая их рабочее состояние с помощью
светодиодов.
25-контактный модульный адаптер управляет не
более чем 24 цифровыми выходами, в то время
как 37-контактный модульный-адаптер может
выдавать сигналы на 32 дискретных выхода.
Каждый из модулей потребляет не более 3 Вт при
питании напряжением 24 В постоянного тока.
Для выходов ШИМ-сигналов можно установить
значение опорной частоты.
В подсети SPI-Ethernet можно подключить любое
количество модульных адаптеров с ограничением
по максимальной длине всей ветви в 100 метров.
Sub-D модульный адаптер 25 и 37 контактный Мод. CXA-25P и CXA-37P
Мод. Интерфейс Дискретные выходы Коннектор Bus IN Коннектор Bus OUT Коннектор PWR Питание Мощность для каждого выхода
CXA-25P 25-контактный Sub-D 24 M12D 5 Pin Female M12D 5 Pin Female M12A 4 Pin Male 24 V DC 3 W
CXA-37P 37-контактный Sub-D 32 M12D 5 Pin Female M12D 5 Pin Female M12A 4 Pin Male 24 V DC 3 W
