ПЕРЕМЕЩЕНИЕ
КАТАЛОГ
>
Версия 8.7
ПЕРЕМЕЩЕНИЕ >
Цилиндры пневматические Серия 60
1
/1.20.
60

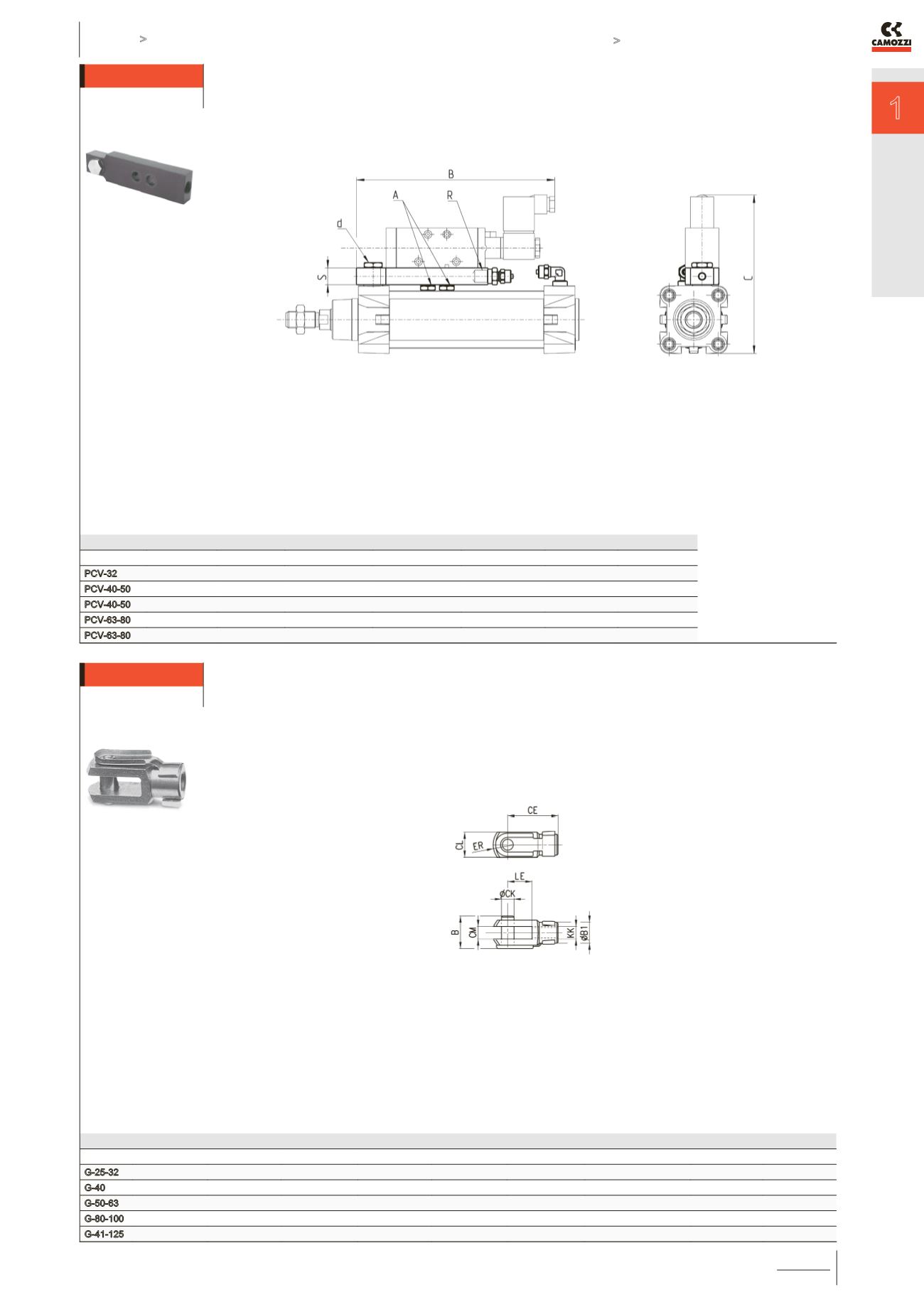

Монтажная планка Мод. PCV
Планка Мод. PCV позволяет установить распределитель на цилиндр. Планка крепится с помощью
пустотелого болта Мод. 1635 или дросселя Мод. SCU. Выходной конец планки имеет резьбу для фитинга.
РАЗМЕРЫ
*d = монтаж на цилиндре
используя болт Мод. 1635
или дроссель Мод. SCU.
Мод.
Ø
A
B
C
R
S
d*
PCV-32
32
G1/8
185
131,5
G1/8
16
G1/8
PCV-40-50
40
G1/8
188,5
140,5
G1/4
16
G1/4
PCV-40-50
50
G1/8
188,5
150
G1/4
16
G1/4
PCV-63-80
63
G1/4
215
167
G1/4
16
G3/8
PCV-63-80
80
G1/4
215
185
G1/4
16
G3/8
Прим.: минимально
возможный ход 100 мм.
Вилка штока Мод. G
ISO 8140
Материал: оцинкованная сталь
РАЗМЕРЫ
Мод.
CK
LE
CM
CL
ER
CE
KK
B
B1
G-25-32
10
20
10
20
12
40
M10x1,25
26
18
G-40
12
24
12
24
14
48
M12x1,25
32
20
G-50-63
16
32
16
32
19
64
M16x1,5
40
26
G-80-100
20
40
20
40
25
80
M20x1,5
48
34
G-41-125
30
55
30
55
38
110
M27x2
74
48
