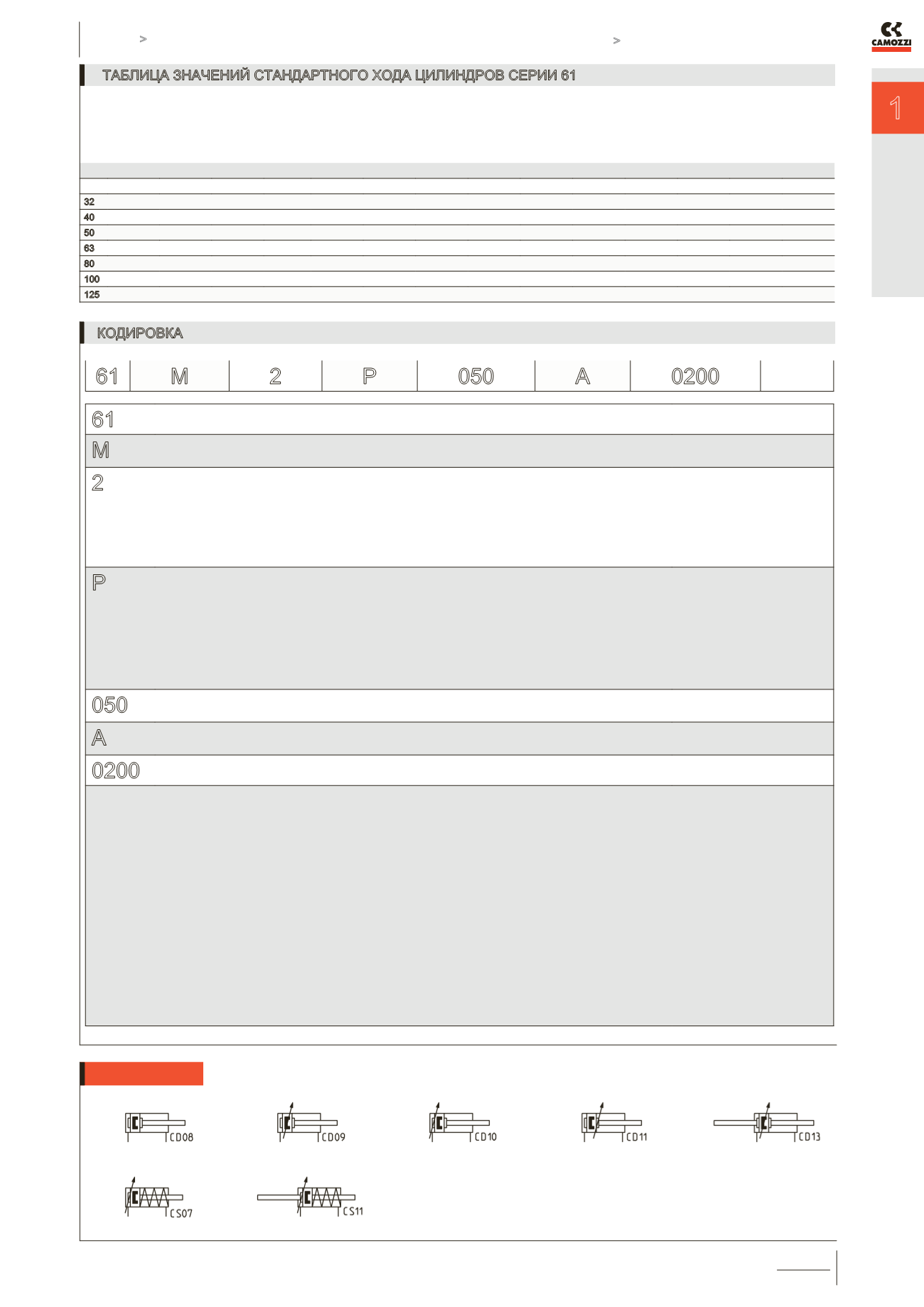

ПЕРЕМЕЩЕНИЕ
КАТАЛОГ > Версия 8.7 ПЕРЕМЕЩЕНИЕ > Цилиндры пневматические Серия 61
1/1.25.
64
61 СЕРИЯ
M МОДИФИКАЦИЯ:
M = стандарт, магнитные L = магнитные, с низким коэффициентом трения
2 ДЕЙСТВИЕ:
1 = одностороннее (передняя возвратная пружина) (ø 32 ... ø 100)
2 = двустороннее (демпфирование в обе стороны)
3 = двустороннее (без демпфирования)
4 = двустороннее (с демпфированием назад)
5 = двустороннее (с демпфированием вперед)
6 = двустороннее (с двусторонним штоком, демпфирование в обе стороны)
7 = одностороннее (с двусторонним штоком)
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ
CS07
CD09
CD08
CD10
CD11
CD13
CS11
P МАТЕРИАЛЫ:
P = шток – нержавеющая сталь AISI 420B, манжета штока – полиуретан, гайки и шпильки – оцинкованная сталь
R = шпильки – нержавеющая сталь AISI 420B, гайки – нержавеющая сталь AISI 303
C = шток – нержавеющая сталь AISI 303, гайка штока – нержавеющая сталь AISI 304
U = шток, гайки шпилек – нержавеющая сталь AISI 303, гайка штока – нержавеющая сталь AISI 304, шпильки – нержавеющая сталь AISI 420B
W = шток, гайка штока – нержавеющая сталь AISI 304, шпильки – нержавеющая сталь AISI 420B, гайки шпилек – нержавеющая сталь AISI 303
Z = шток – нержавеющая сталь AISI 420B покрытие хромом, гайка штока – нержавеющая сталь AISI 304, шпильки – нержавеющая сталь AISI 420B,
гайки шпилек – нержавеющая сталь AISI 303, манжеты для низких температур (-40°C), скребок – латунь (кроме ø 125)
Y = шток – нержавеющая сталь AISI 420B покрытие хромом, гайка штока – нержавеющая сталь AISI 304, шпильки – нержавеющая сталь AISI 420B,
гайки шпилек – нержавеющая сталь AISI 303, манжеты для низких температур (-50°C), скребок – латунь (кроме ø 125)
050 ДИАМЕТРЫ:
032 = ø 32 мм, 040 = ø 40 мм, 050 = ø 50 мм, 063 = ø 63 мм, 080 = ø 80 мм, 100 = ø 100 мм, 125 = ø 125 мм
A ТИП КРЕПЛЕНИЯ:
A = стандарт (фиксирующая гайка на штоке), RL = стопор штока
0200 ХОД (см. таблицу)
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ:
= стандарт
V = уплотнение штока. Материал: фторкаучук (FKM)
N = тандем
R = уплотнение штока. Материал: NBR
W = все уплотнения. Материал: фторкаучук (FKM); максимальная рабочая температура: до +150°C
C* = покрытие цилиндра. Материал: полиуретан; цвет: серый
L** = с низким коэффициентом трения, без уплотнения штока
( _ _ _ ) = специальное исполнение со специальным окончанием штока
G = абразивостойкое с латунным скребком (кроме ø 125)
МP = мультипозиционный цилиндр
МУЛЬТИПОЗИЦИОННЫЙ ЦИЛИНДР:
xxx/yyyMP = мультипозиционный цилиндр
Пример: ход 1 = 75 мм, ход 2 = 135 мм
Код цилиндра: 61M2L050A75/135MP
* Исполнение C: по запросу.
** Возможно заказать цилиндр без уплотнения штока, что позволит снизить коэффициент трения.
Для получения дополнительной информации, пожалуйста, свяжитесь с нашим техническим отделом.
КОДИРОВКА
ТАБЛИЦА ЗНАЧЕНИЙ СТАНДАРТНОГО ХОДА ЦИЛИНДРОВ СЕРИИ 61
61 M 2 P 050 A 0200
Примечание: Все цилиндры двустороннего действия доступны в исполнении с низким трением.
■ = Односторонний (кроме исполнения с низким коэффициентом трения)
✖ = Двусторонний
Цилиндры с другим ходом - по запросу
Ø 25 50 75 80 100 125 150 160 200 250 300 320 400 500
32 ■ ✖ ■ ✖ ■ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
40 ■ ✖ ■ ✖ ■ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
50 ■ ✖ ■ ✖ ■ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
63 ■ ✖ ■ ✖ ■ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
80 ■ ✖ ■ ✖ ■ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
100 ■ ✖ ■ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
125 ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ
02
