ПЕРЕМЕЩЕНИЕ >
Цилиндры пневматические Серия 61
1
/1.25.
63

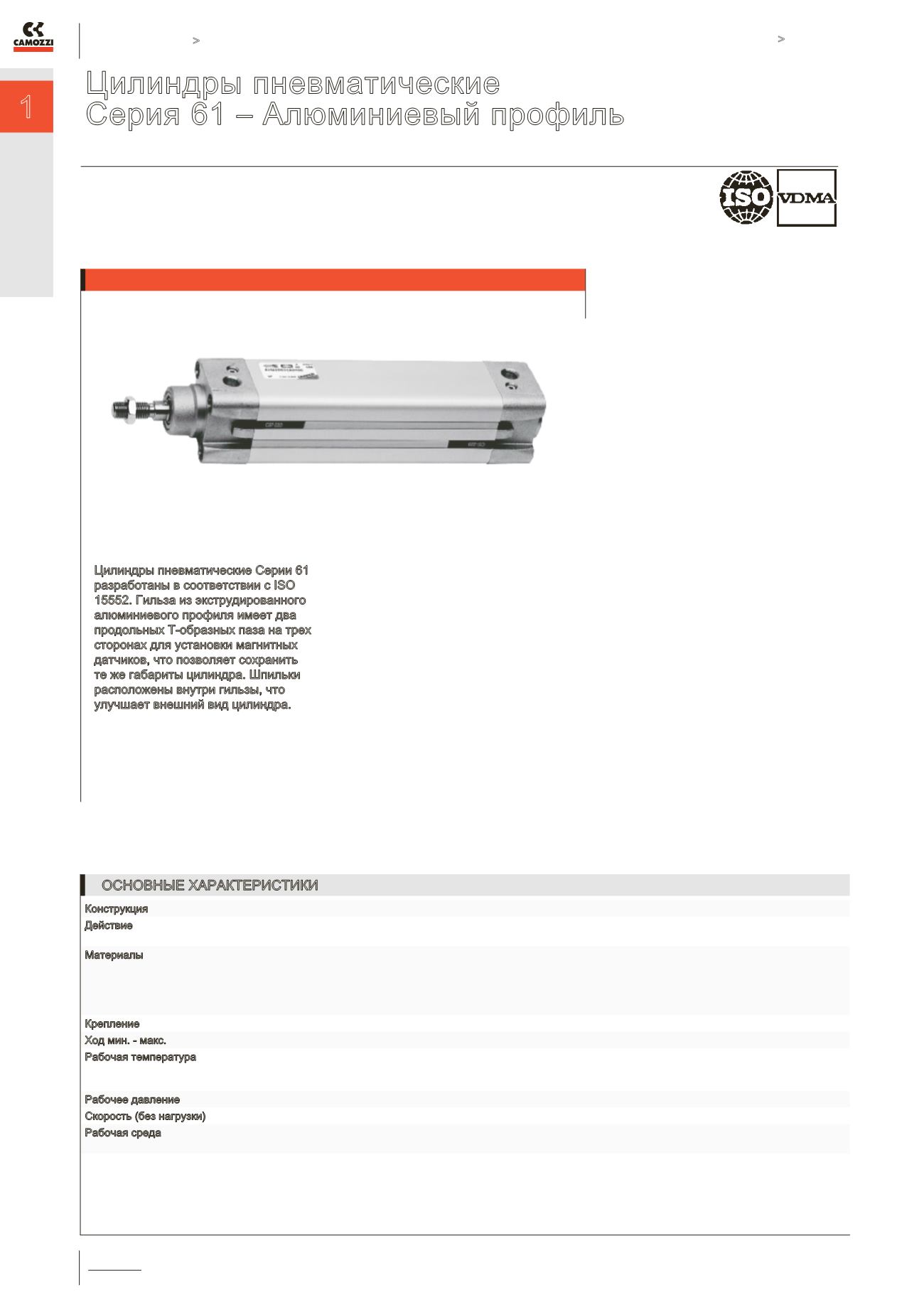

Цилиндры пневматические
Серия 61 – Алюминиевый профиль
Одно- и двустороннего действия, магнитные, с демпфированием
Доступны низкотемпературные исполнения и с низким трением
ø 32, 40, 50, 63, 80, 100, 125 мм
Цилиндры пневматические Серии 61
разработаны в соответствии с ISO
15552. Гильза из экструдированного
алюминиевого профиля имеет два
продольных Т-образных паза на трех
сторонах для установки магнитных
датчиков, что позволяет сохранить
те же габариты цилиндра. Шпильки
расположены внутри гильзы, что
улучшает внешний вид цилиндра.
Конструкция цилиндров безопасна и
облегчает санитарную обработку и
мойку, что имеет большое значение
для пищевой промышленности.
Положение поршня определяется
магнитными датчиками положения,
устанавливаемыми непосредственно в
пазы корпуса цилиндра.
Цилиндры этой серии оснащены
устройствами демпфирования
в конце хода с регулировкой
интенсивности торможения. Кроме
того, поршень имеет пластиковые
шайбы, обеспечивающие бесшумную
остановку в крайних положениях.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Конструкция
стяжные шпильки внутри профиля
Действие
одностороннего действия с пружинным возвратом; двустороннего действия;
тандем, с низким трением (только двустороннего)
Материалы
стандартный: крышки и поршень – алюминий; шток – нержавеющая сталь AISI 420B;
гильза – анодированный алюминий, гайки, шпильки – оцинкованная сталь; манжеты – PU;
с низким трением: стандартные материалы с NBR манжетами поршня и штока (манжета поршня FKM – по запросу);
низкотемпературный: стандартные материалы, шток – нержавеющая сталь AISI 420B покрытие хромом, скребок – латунь;
гайки – нержавеющая сталь AISI 303, шпильки – нержавеющая сталь AISI 420B, манжеты поршня, штока – PU
Крепление
передний / задний фланец, лапы, центральная / передняя / задняя подвески, шарниры
Ход мин. - макс.
10 ÷ 2700 мм (с кратностью 1 мм)
Рабочая температура стандартный / с низким трением: 0°C ÷ 80°C (при сухом воздухе -20°C)
низкотемпературный (версия для -40°C): -40°C÷ 60°C (при сухом воздухе -40°C)
низкотемпературный (версия для -50°C): -50°C÷ 60°C (при сухом воздухе -50°C)
Рабочее давление
1 ÷ 10 бар (стандартный / низкотемпературный); 0,1 ÷ 10 бар (с низким трением)
Скорость (без нагрузки) 10 ÷ 1000 мм/с (стандартный / низкотемпературный); 5 ÷ 1000 мм/с (с низким трением)
Рабочая среда
очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм,
обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].
»
»
Стандарт ISO 15552 (DIN/
ISO 6431/VDMA 24562)
»
»
Шток – нержавеющая сталь
»
»
Регулируемое
демпфирование
ИСПОЛНЕНИЕ С
НИЗКИМ ТРЕНИЕМ:
»
»
Трение снижено на 40%
»
»
Снижение эффекта
прерывистого движения
»
»
Минимальное рабочее
давление от 0,1 бар
НИЗКОТЕМПЕРАТУРНОЕ
ИСПОЛНЕНИЕ:
»
»
Версии для -40°C
и для -50°C
АБРАЗИВОСТОЙКОЕ
ИСПОЛНЕНИЕ “G”:
»
»
Высокая устойчивость
штока к загрязнениям
(цемент, смола, деревянная
стружка и др.)
