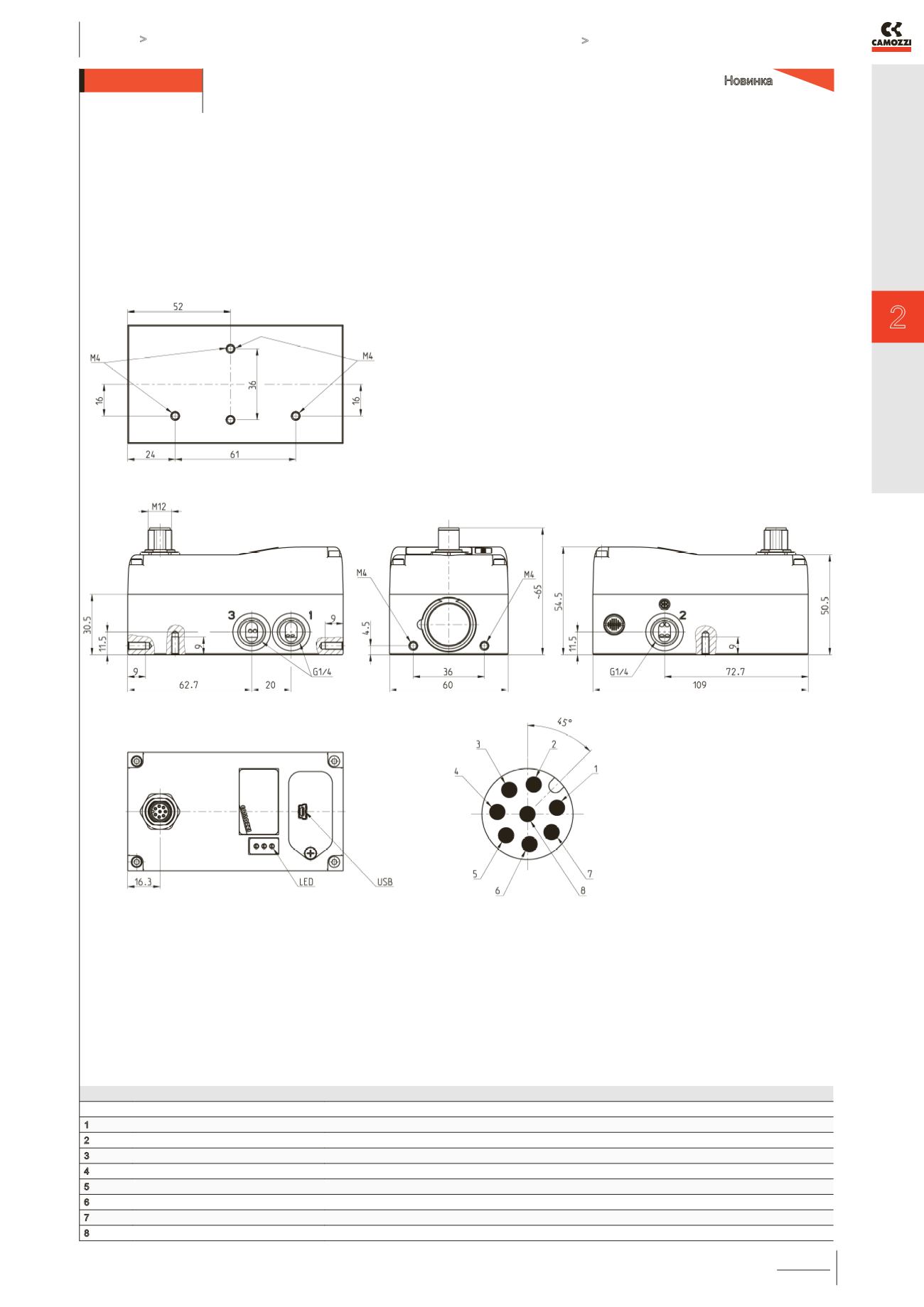

СЕРИИ LRWD2 и LRPD2 – ПОДКЛЮЧЕНИЕ
Распределитель работает следующим образом:
когда сигнал управления более 50%, коммутируют-
ся порты 1 и 2; распределитель соединяет канал
питания с каналом выхода к потребителю. В том
случае, если сигнал управления менее 50%, порт 2
(выход к потребителю) коммутируется с выхлопным
портом 3.
Поэтому на расходных характеристиках расход в
диапазоне управления 0...50% отрицательный,
а в диапазоне 50...100% - положительный.
КОНТАКТ СИГНАЛ ОПИСАНИЕ
1 +5 V Для потенциометрического датчика положения +5 V*
2 24 V DC 24 V DC (напряжение питания для двигателя золотника и для логических ВХ / ВЫХ)
3 RIF- Дифференциальный вход, минус сигнала управления 0-10V / 4-20мА / ±10V
4 RIF+ Дифференциальный вход, плюс сигнала управления 0-10V / 4-20мА / ±10V
5 EXT Не используется
6 FBK Сигнал обратной связи 0-10V / 4-20мА
7 GND Общий провод для контактов 1, 2, 5, 6, 8
8 ERR Сигнал ошибки (выход) 0-24V
ДЛИНА ТРУБОПРОВОДА МЕЖДУ РАСПРЕДЕЛИТЕЛЕМ И
ПОТРЕБИТЕЛЕМ ВОЗДУХА ДОЛЖНА БЫТЬ КАК МОЖНО
КОРОЧЕ И НЕ ДОЛЖНА ПРЕВЫШАТЬ ДЛИНУ 2 М.
