УПРАВЛЕНИЕ
2
КАТАЛОГ > Версия 8.7 УПРАВЛЕНИЕ > Сервораспределители Серии LRXA4 – позиционирование
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах /
Изделия разработаны для промышленного использования
2/15.30.
789
Разъем M16 7-ми контактный
КОНТАКТ A - РАЗЪЕМ,
7-ми контактный “мама”
B - РАЗЪЕМ,
7-ми контактный “папа”
ПРИМЕЧАНИЯ
1 Напряжение питания
+24 V DC
Напряжение питания
+24 V DC
-
2 Питание GND Питание GND -
3 Входной сигнал
(для ведомого распределителя,
± 5 V относительно контакта 4)
Входной управляющий
сигнал (аналоговый вход)
Диапазон входного сигнала должен соответствовать диапазону сигнала обратной связи.
Позиционирование цилиндра происходит всегда непосредственно в соответствии с этим
сигналом. Поэтому качество сигнала должно быть высоким. Для примера, если длина хода
цилиндра и датчика обратной связи 300 мм, то пульсация 10 мV сигнала обратной связи
дает погрешность позиционирования ± 0.3 мм !
4 GND (входной сигнал управления)
(для ведомого не соединять с
другими GND!)
GND (входной сигнал
управления)
Контакты 2 и 4 должны быть соединены, если это невозможно,
напряжение между землями не должно превышать ± 5 V
5 Не используется GND (аналоговый выход) Для ведомого 0-5 V относительно контакта 4
6 Не используется Дискретный выход
(“в позиции”)
24 V DC относительно контакта 2
7 Не используется Выходной сигнал обратной
связи (аналоговый выход)
0-10 V DC точность 2 %, смещение сигнала приблизительно 150 мV. Не использовать
данный сигнал для точных измерений. Точность управления намного выше

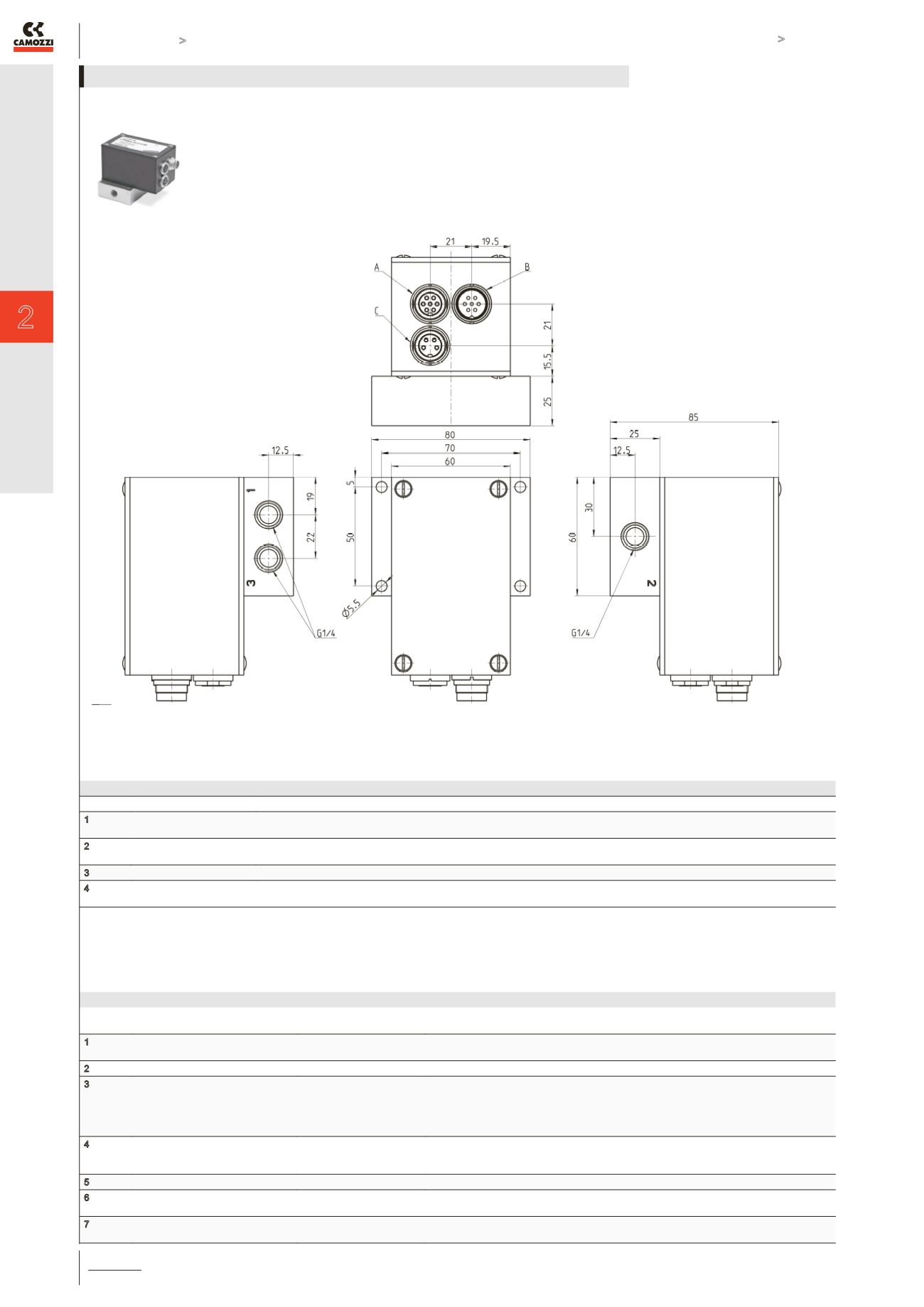

A = разъем для ведомого распределителя (7-ми контактный, “мама”)
B = подвод напряжения питания (7-ми контактный, “папа”)
C = разъем для подключения системы обратной связи (4-х контактный, “мама”)
Разъем для подключения системы обратной связи 4-х контактный (“МАМА”)
КОНТАКТ ФУНКЦИЯ ПРИМЕЧАНИЕ
1 Общий (GND) GND потенциометра. Не подсоединять этот контакт к другим контактам GND.
Напряжение на этом контакте составляет приблизительно половину напряжения питания
2 Входной сигнал обратной
связи
Сигнал от потенциометрического датчика положения или сигнал 0-5 V относительно общего (контакт 1)
3 Сигнал питания датчика Для потенциометрического датчика положения +5 V DC относительно контакта 1
4 Экран Кабель для обратной связи должен быть экранированный. Конец экранированного кабеля обратной связи должен быть соединен
с металлическим корпусом системы. Контакт 4 распределителя соединен внутренней связью с корпусом
СЕРВОРАСПРЕДЕЛИТЕЛИ LRXA4 – ПОДКЛЮЧЕНИЕ
