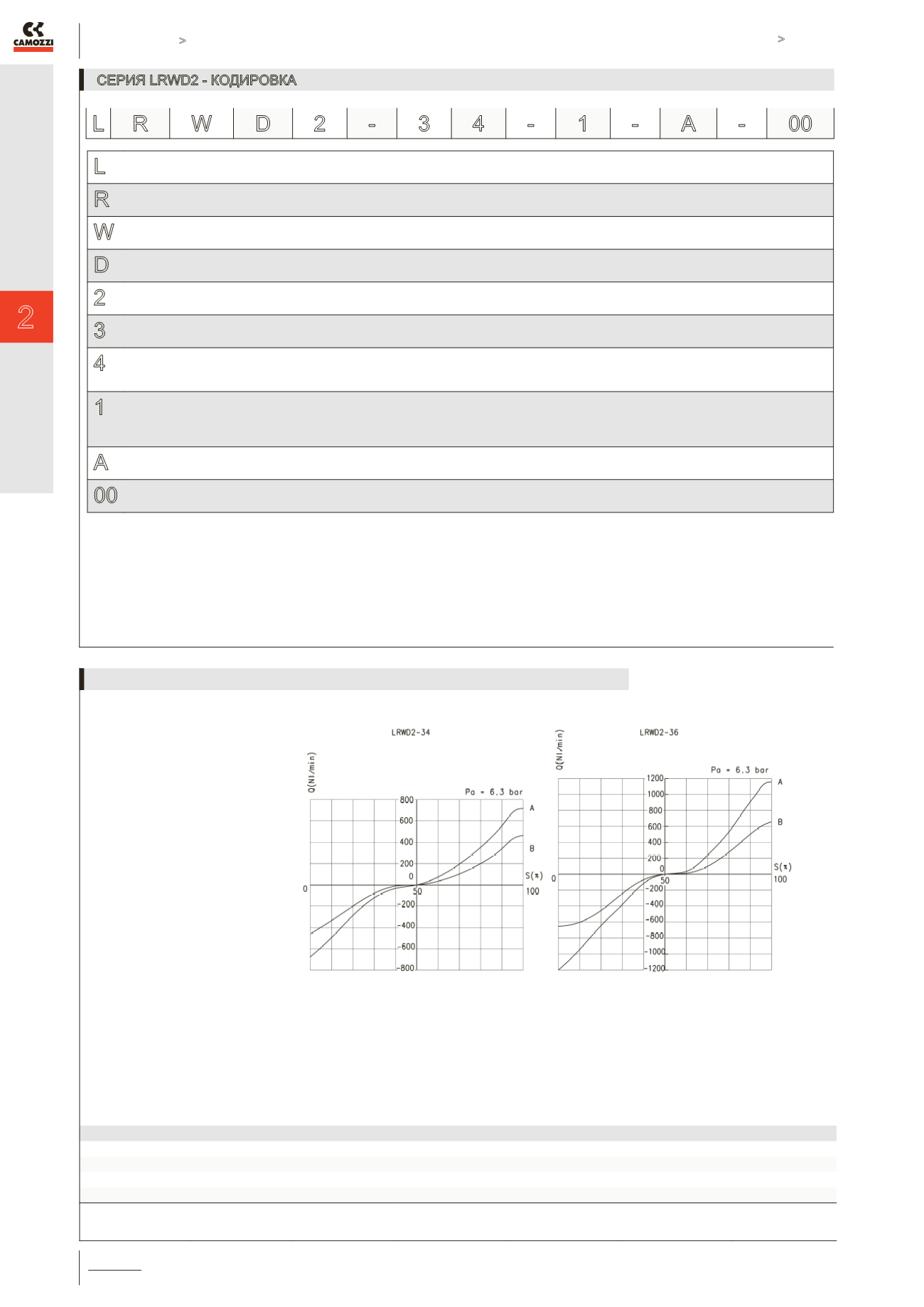

СЕРИЯ LRWD2 - КОДИРОВКА
L
СЕРИЯ:
L = пропорциональные сервораспределители
R
КОНСТРУКЦИЯ:
R = поворотный золотник
W
ВЕРСИЯ:
W = регулирование расхода
D
ЭЛЕКТРОНИКА:
D = цифровой
2
МОДЕЛЬ:
2 = компактный, DIN-рейка
3
ФУНКЦИЯ:
3 = 3-х линейный
4
УСЛОВНЫЙ ПРОХОД:
4 = 4 мм
6 = 6 мм
1
ВХОДНОЙ СИГНАЛ:
1 = ± 10 V
2 = 0-10 V
3 = 4-20 мA
A
СИГНАЛ ОБРАТНОЙ СВЯЗИ:
A = внутренний энкодер
00
КАБЕЛЬ:
00 = без кабеля
L R W D 2 -
3 4 -
1 -
A -
00
A = без перепада давления
B = перепад давления в 1 бар
Q = расход, Нл/мин
S = сигнал управления, %
Pa = давление на входе
ВРЕМЯ РЕАКЦИИ В ЗАВИСИМОСТИ ОТ СИГНАЛА УПРАВЛЕНИЯ
КОМАНДНЫЙ СИГНАЛ -5% ÷ +5%
+5% ÷ -5%
-25% ÷ +25%
+25% ÷ -25%
-90% ÷ +90%
+90% ÷ -90%
Время (мс) LRWD2-34
4
5
6
9
10
10
Время (мс) LRWD2-36
5
5
6
6
10
10
* закрытый клапан, сигнал управления = 0
клапан под нагрузкой, сигнал управления = +
сброс через клапан, сигнал управления = -
ДИАГРАММЫ РАСХОДА
