Filterregler Serie MD
AUFBEREITEN >
KATALOG
>
Version 8.8
/3.30.02
3
AUFBEREITEN

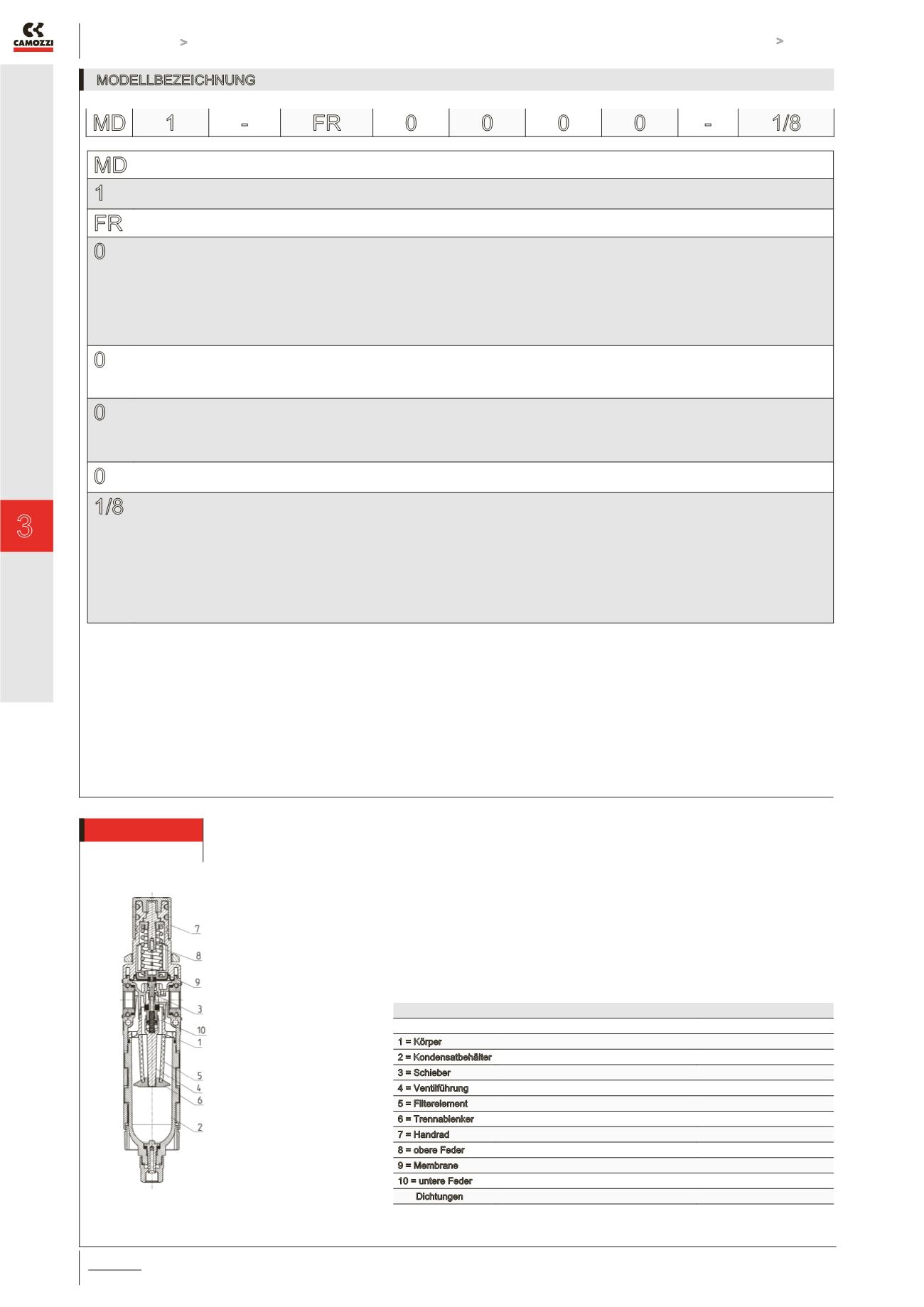

MODELLBEZEICHNUNG
MD
SERIE
1
BAUGRÖSSE:
1 = 42 mm
FR
FILTERREGLER
0
FILTERELEMENT MIT BAUART
0 = 25 µm mit Sekundärentlüftung
1 = 5 µm mit Sekundärentlüftung
2 = 25 µm ohne Sekundärentlüftung (nur für Ablass halbautomatisch-manuell)
3 = 5 µm ohne Sekundärentlüftung (nur für Ablass halbautomatisch-manuell)
4 = 25 µm mit Sekundärentlüftung bei Eingangsdruck = 0
5 = 5 µm mit Sekundärentlüftung bei Eingangsdruck = 0
6 = 25 µm ohne Sekundärentlüftung bei Eingangsdruck = 0 (nur für Ablass halbautomatisch-manuell)
7 = 5 µm ohne Sekundärentlüftung bei Eingangsdruck = 0 (nur für Ablass halbautomatisch-manuell)
0
KONDENSATABLASS:
0 = halbautomatisch-manuell (Standard)
5 = Ablass über Druckentlastung
8 = Gewindeanschluss G1/8
0
BETRIEBSDRUCK (1 bar = 14,5 psi):
0 = 0,5 ÷ 10 bar
2 = 0 ÷ 2 bar
4 = 0 ÷ 4 bar
7 = 0,5 ÷ 7 bar
0
MANOMETER:
0 = ohne Manometer (mit Gewindeanschluss 1/8”)
1/8
ANSCHLUSS (IN - OUT):
= ohne Anschluss
1/8 = G1/8
1/4 = G1/4
3/8 = G3/8
6 = Ø 6 mm Steckanschluss
8 = Ø 8 mm Steckanschluss
10 = Ø 10 mm Steckanschluss
Bei unterschiedlichen Gewinden von Ein-/Ausgang bitte beide Gewinde angeben.
Bsp.: MD1-FR0000-1/8-1/4
MD 1
-
FR 0
0
0
0 -
1/8
WERKSTOFFE
BAUTEILE
WERKSTOFFE
1 = Körper
Polyamid
2 = Kondensatbehälter
Polycarbonat
3 = Schieber
Messing
4 = Ventilführung
Polyacetal
5 = Filterelement
Polyethylen
6 = Trennablenker
Polyacetal
7 = Handrad
Polyamid
8 = obere Feder
Stahl verzinkt
9 = Membrane
NBR
10 = untere Feder
Edelstahl
Dichtungen
NBR
Filterregler Serie MD - Werkstoffe
