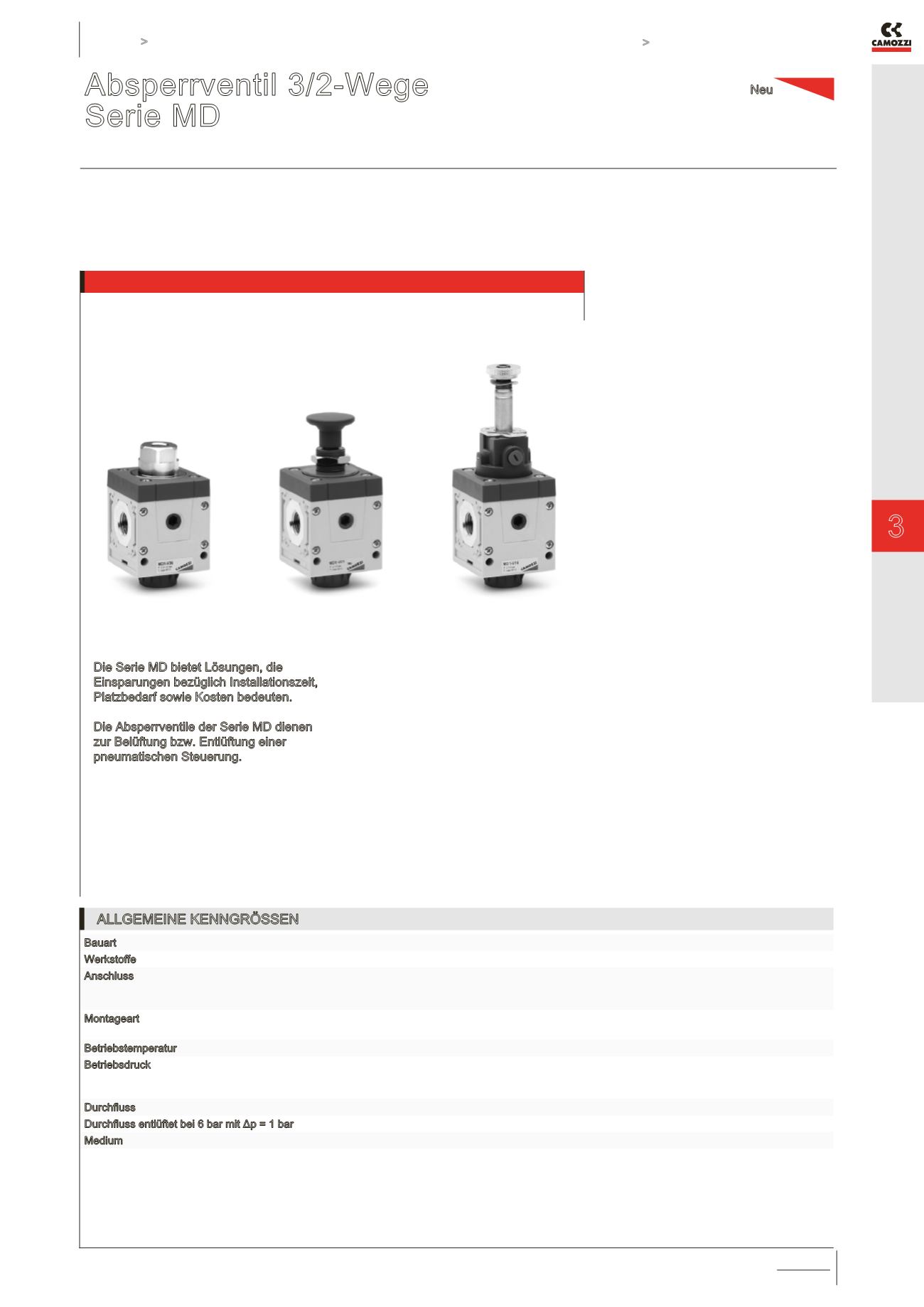

Absperrventil 3/2-Wege Serie MD KATALOG
3
/3.35.01 3
> Version 8.8 AUFBEREITEN >
AUFBEREITEN
Absperrventil 3/2-Wege
Serie MD
Anschlüsse frei wählbar: Gewinde 1/8”, 1/4”, 3/8” oder
Steckanschlüsse: 6, 8, 10 mm
Modularbauweise
Manuell, elektropneumatisch und pneumatisch
Die Serie MD bietet Lösungen, die
Einsparungen bezüglich Installationszeit,
Platzbedarf sowie Kosten bedeuten.
Die Absperrventile der Serie MD dienen
zur Belüftung bzw. Entlüftung einer
pneumatischen Steuerung.
Die Version mit elektrischer
Vorsteuerung kann mit verschiedenen
Handhilfsbetätigungen ausgerüstet
werden:
Schlitzschraube = bistabil
Drucktaster = monostabil
Handhebel = bistabil
Außerdem ist eine Version ohne
Handhilfsbetätigung verfügbar. Die
manuelle Version kann mit einem
Schloss ausgerüstet werden.
» » Verriegelung gegen
unbeabsichtigtes Verstellen
» » Magnetspulen mit 24V,
110V, 230 V (siehe 2.2.35)
» » Elektrisch vorgesteuert,
mit diversen
Handhilfsbetätigungen
» » Zusätzliche Luftabgänge
am Ventileingang
ALLGEMEINE KENNGRÖSSEN
Bauart Modular, kompakt, mit Schieber
Werkstoffe Siehe Werkstofftabelle (Seite 3/0.35.02)
Anschluss Anschlüsse frei wählbar:
Gewinde 1/8”, 1/4”, 3/8”
Steckanschlüsse 6, 8, 10 mm
Montageart Reihen- und Wandmontage mittels Durchgangsbohrungen
Schalttafeleinbau (nur manuelle Version)
Betriebstemperatur -5°C ÷ +50°C bis 16 bar
Betriebsdruck Manuell betätigt: -0,8 ÷ 10 bar
Elektropneumatisch betätigt: 2 ÷ 10 bar
Pneumatisch bestätigt: -0,8 ÷ 10 bar (mit Vorsteuerung 2 ÷ 10 bar)
Durchfluss Siehe Durchflussdiagramme (Seite 3/0.35.03 und 3/0.35.04)
Durchfluss entlüftet bei 6 bar mit Δp = 1 bar 850 Nl/min
Medium Druckluft
Neu
