Kompaktzylinder Serie 32

KATALOG

1

/1.30.05

1

>

Version 8.8

ANTREIBEN >

ANTREIBEN

Längere Hübe möglich (Querkräfte ohne höhere Momente als

angegeben).

Beim Auftreten von Querkräften muß der max. Hub für den Last-

Schwerpunkt berücksichtigt werden.

Bei Drehmomenten muß der max. Hub entsprechend der

Diagramme berücksichtigt werden.

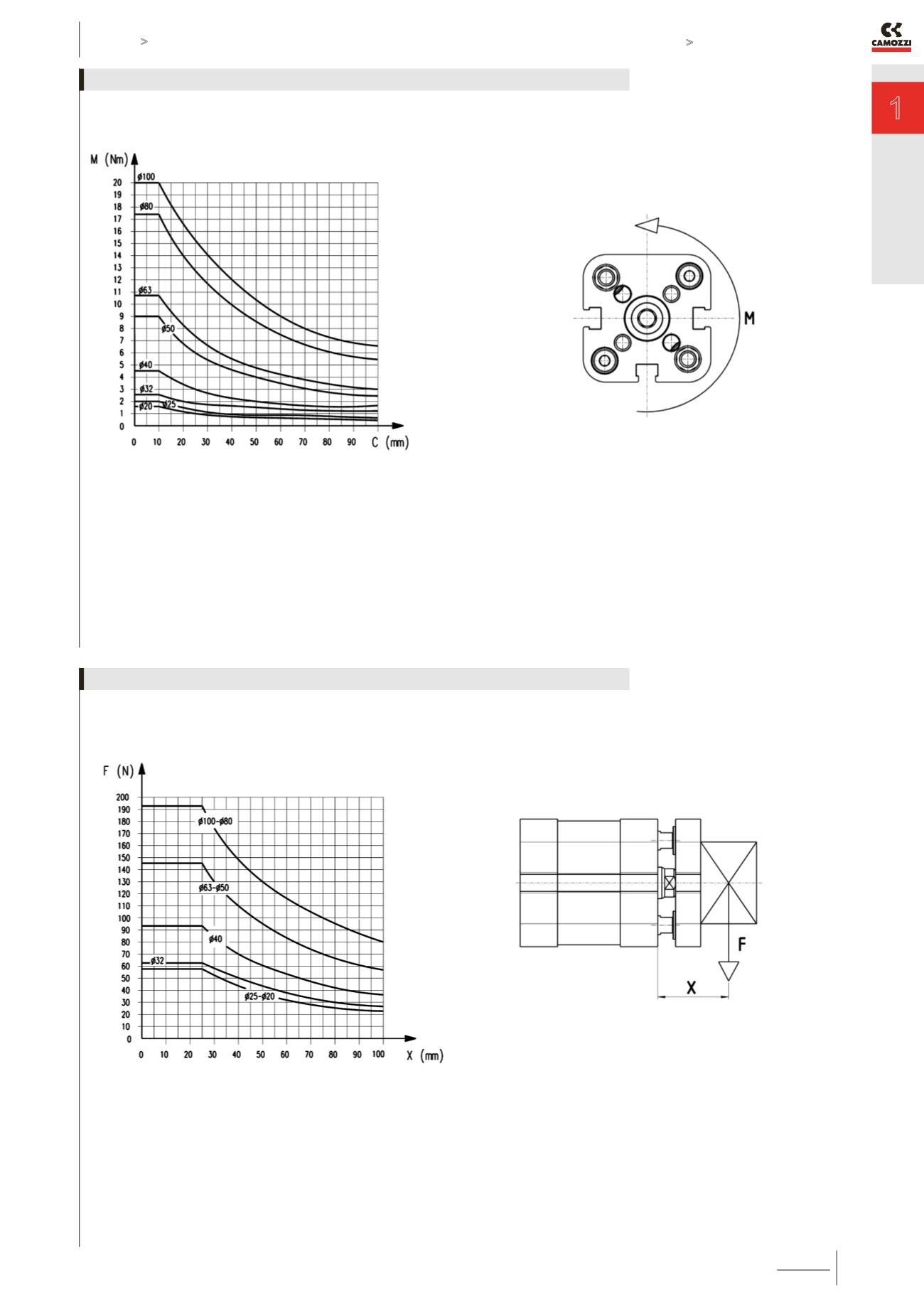

Drehmoment (M) in Abhängigkeit vom Hub (C)

Diagramme Belastbarkeit

Verdrehsicherung

Querkraft (F) in Abhängigkeit vom Hub (X)

Diagramme Belastbarkeit
