Kompaktzylinder Serie 32
ANTREIBEN >
KATALOG
>
Version 8.8
/1.30.06
1
ANTREIBEN

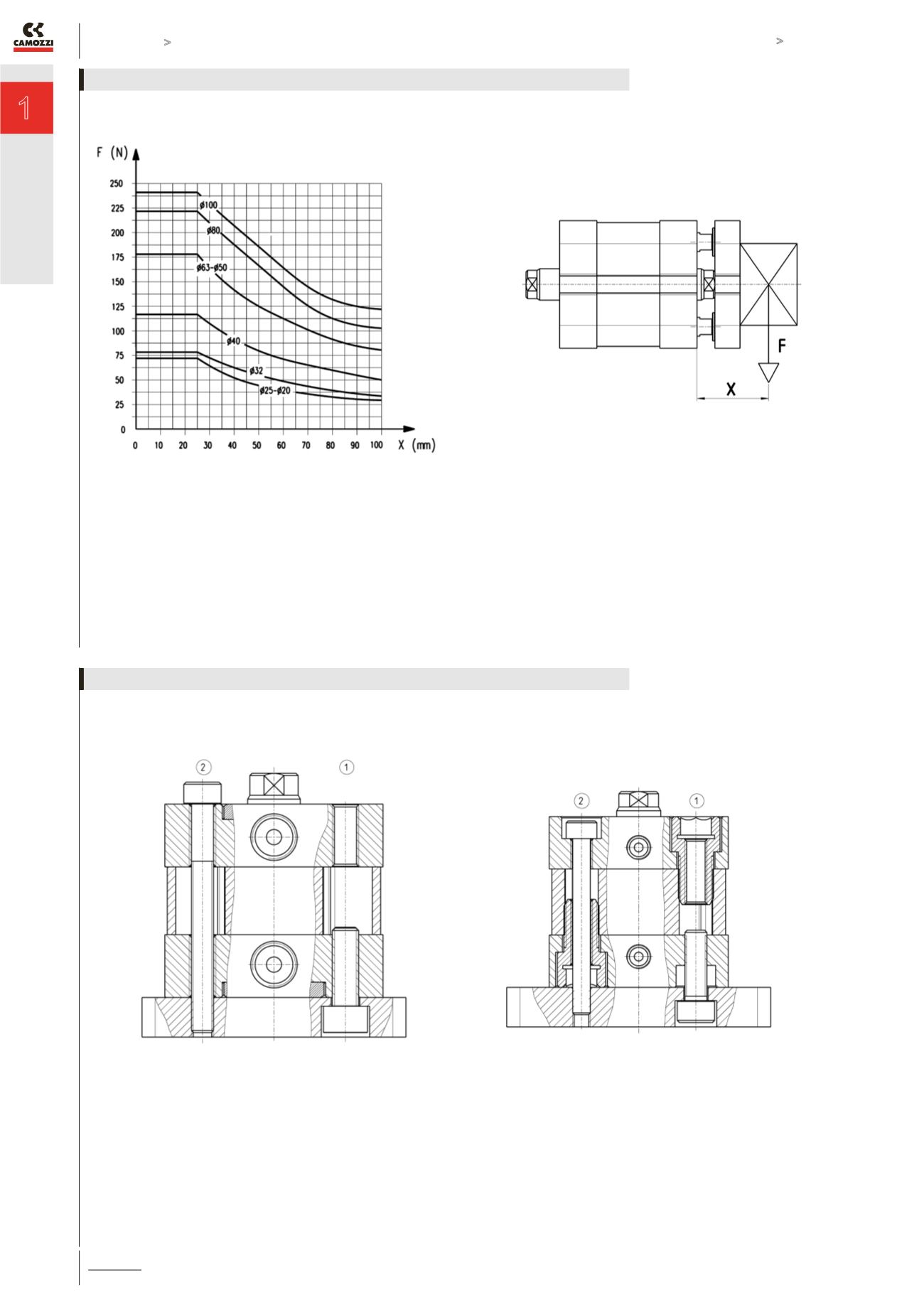

Verdrehsicherung - durchgehende Kolbenstange
Querkraft (F) in Abhängigkeit von Hub (X)
Diagramme Belastbarkeit
Montagebeispiele bei Zylinder mit Ø 32; 40; 50; 63; 80; 100 mm.
1 = Montage von unten
2 = Montage von oben
Hinweis: Bei berührungsloser Abtastung müssen die
Durchgangsschrauben am Körper antimagnetisch sein.
Montagebeispiele bei Zylinder mit Ø 20 ÷ 25 mm.
1 = Montage von unten
2 = Montage von oben
Hinweis: Bei berührungsloser Abtastung müssen die
Durchgangsschrauben am Körper antimagnetisch sein.
Montagebeispiele
