Kurzhubzylinder Serie QP und QPR
KATALOG
1
/2.10.01
1
>
Version 8.8
ANTREIBEN >
ANTREIBEN

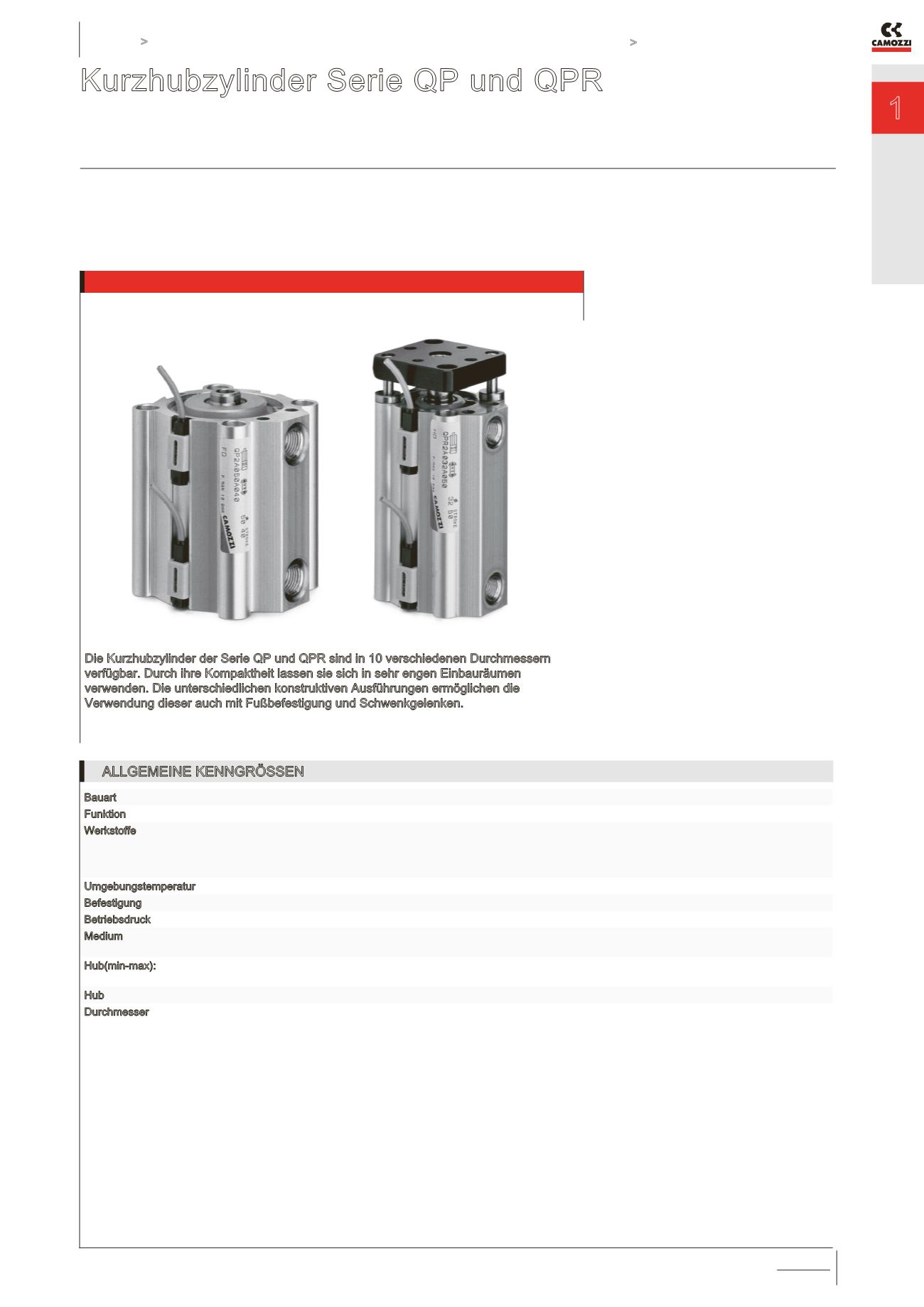

Kurzhubzylinder Serie QP und QPR
Einfach-, doppeltwirkend für berührungslose Abtastung (QP);
doppeltwirkend, verdrehgesichert für berührungslose Abtastung,
(QPR). ø 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm
Die Kurzhubzylinder der Serie QP und QPR sind in 10 verschiedenen Durchmessern
verfügbar. Durch ihre Kompaktheit lassen sie sich in sehr engen Einbauräumen
verwenden. Die unterschiedlichen konstruktiven Ausführungen ermöglichen die
Verwendung dieser auch mit Fußbefestigung und Schwenkgelenken.
Auf 3 Seiten des Profils befinden sich
parallel zur Längsachse Befestigungskanäle
für das Anbringen von kontaktlosen
Schaltelementen zur Abtastung der
Kolbenposition.
Serie QPR: Die Verdrehsicherung
eignet sich für den Einsatz von
Handlingsaufgaben.
ALLGEMEINE KENNGRÖSSEN
Bauart
Kompakt, AL-Profil (QP); kompakt, verdrehgesichert (QPR)
Funktion
QP einfach-, doppeltwirkend, QPR doppeltwirkend
Werkstoffe
Körper: AL (eloxiert)
Kolbenstange: Edelstahl gerollt
Kolbendichtung: PU
Kolbenstangendichtung: PU (ø 12 ÷ 25 mm) - NBR (ø 32 ÷ 100 mm)
Umgebungstemperatur 0°C ÷ 80°C (getrocknete Luft - 20°C)
Befestigung
Gewinde und Durchgangsbohrungen im Körper, Anbauteile
Betriebsdruck
1 ÷ 10 bar (doppeltwirkend); 2 ÷ 10 bar (einfachwirkend)
Medium
Gefilterte, ölfreie Luft, im Falle von geölter Luft empfehlen wir die Verwendung von Öl ISOVG32 und die Schmierung nie zu
unterbrechen
Hub(min-max):
Serie QP: ø 12 ÷ ø 2 5= 1÷ 150 mm / ø 32 ÷ ø 100 = 1÷200 mm
Serie QPR: ø 12 = 1÷50 mm / ø 16 = 1÷75 mm / ø 20 ÷ ø 100 = 1÷ 100 mm
Hub
Der kleinste Hub für Sensoren beträgt 10 mm
Durchmesser
ø 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm
Zylinderkräfte/Luftverbrauch: siehe ANHANG 3.03+3.04; Zuordnung Sensoren: siehe Seite 1/9.20 03
