Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

1

Kurzhubzylinder Serie QP und QPR

ANTREIBEN >

KATALOG

>

Version 8.8

/2.10.02

1

ANTREIBEN

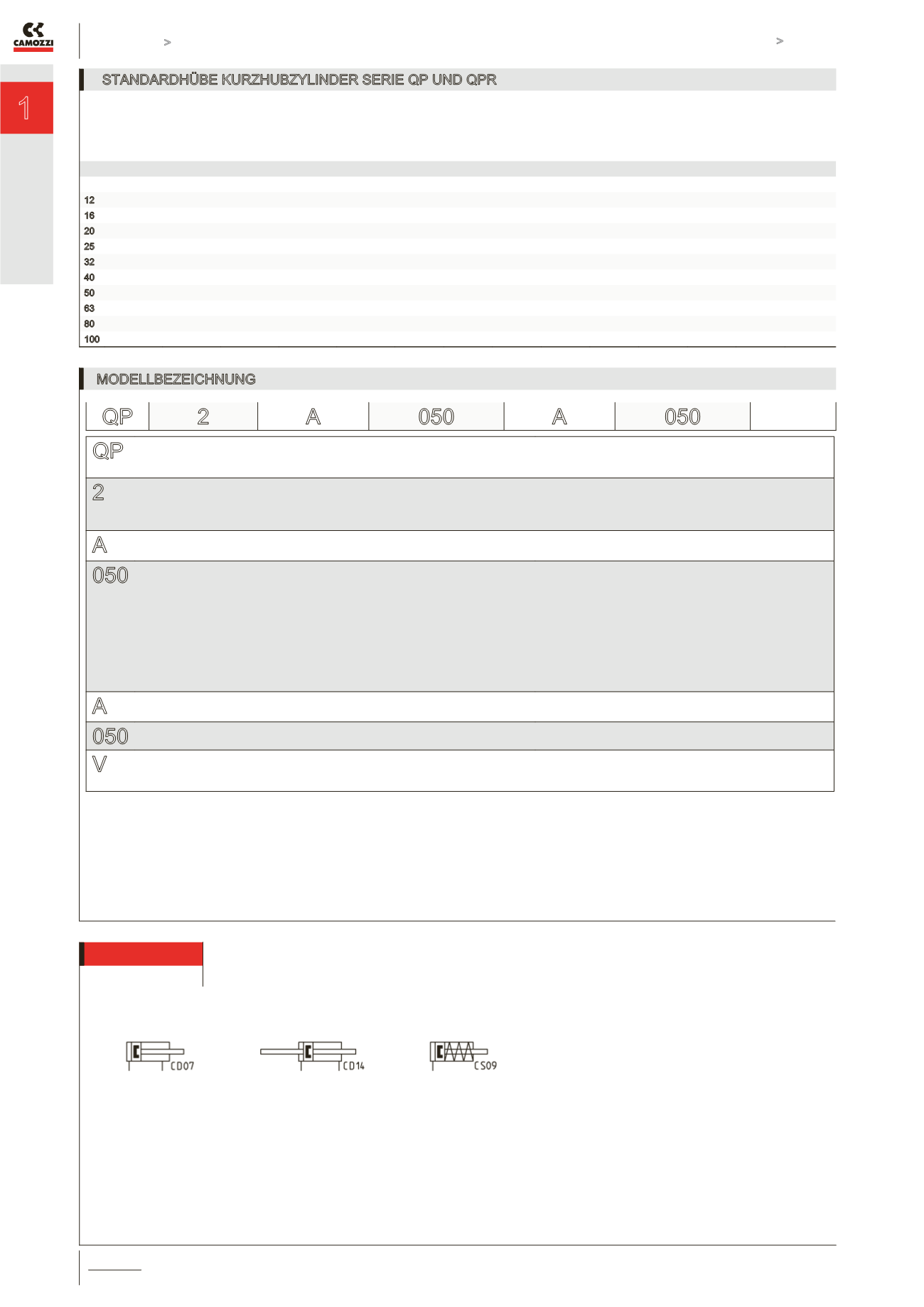

STANDARDHÜBE KURZHUBZYLINDER SERIE QP UND QPR

■ = doppeltwirkend ✖ = einfachwirkend ● = Verdrehsicherung

STANDARDHÜBE

Ø

5

10

15

20

25

30

35

40

45

50

60

75

80

100

12

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖

■ ✖ ●

■ ●

16

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

20

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

25

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

32

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

40

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

50

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

63

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

80

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

100 ■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

■ ●

MODELLBEZEICHNUNG

QP

SERIE

QP = Standard

QPR = Standard verdrehgesichert

2

BETRIEBSART

1 = einfachwirkend (Feder vorn) nur QP

2 = doppeltwirkend

3 = doppeltwirkend, durchgehende Kolbenstange

PNEUMATIKSYMBOLE

CS09

CD07

CD14

A

WERKSTOFFE

A = Kolbenstange Edelstahl, Rohr AL

050

KOLBENDURCHMESSER

012 = 12 mm

016 = 16 mm

020 = 20 mm

025 = 25 mm

032 = 32 mm

040 = 40 mm

050 = 50 mm

063 = 63 mm

080 = 80 mm

100 = 100 mm

A

BEFESTIGUNGSART

A = Standard

050

HUB (siehe Tabelle)

V

= Standard

V = Kolbenstangendichtung in FKM

W = Alle Dichtungen in FKM (außer ø 12 mm)

QP 2

A

050

A

050

PNEUMATIKSYMBOLE

Pneumatiksymbole entsprechend der Modellbezeichnung.
