Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

1

Kompaktzylinder Serie 31

ANTREIBEN >

KATALOG

>

Version 8.8

/2.15.02

1

ANTREIBEN

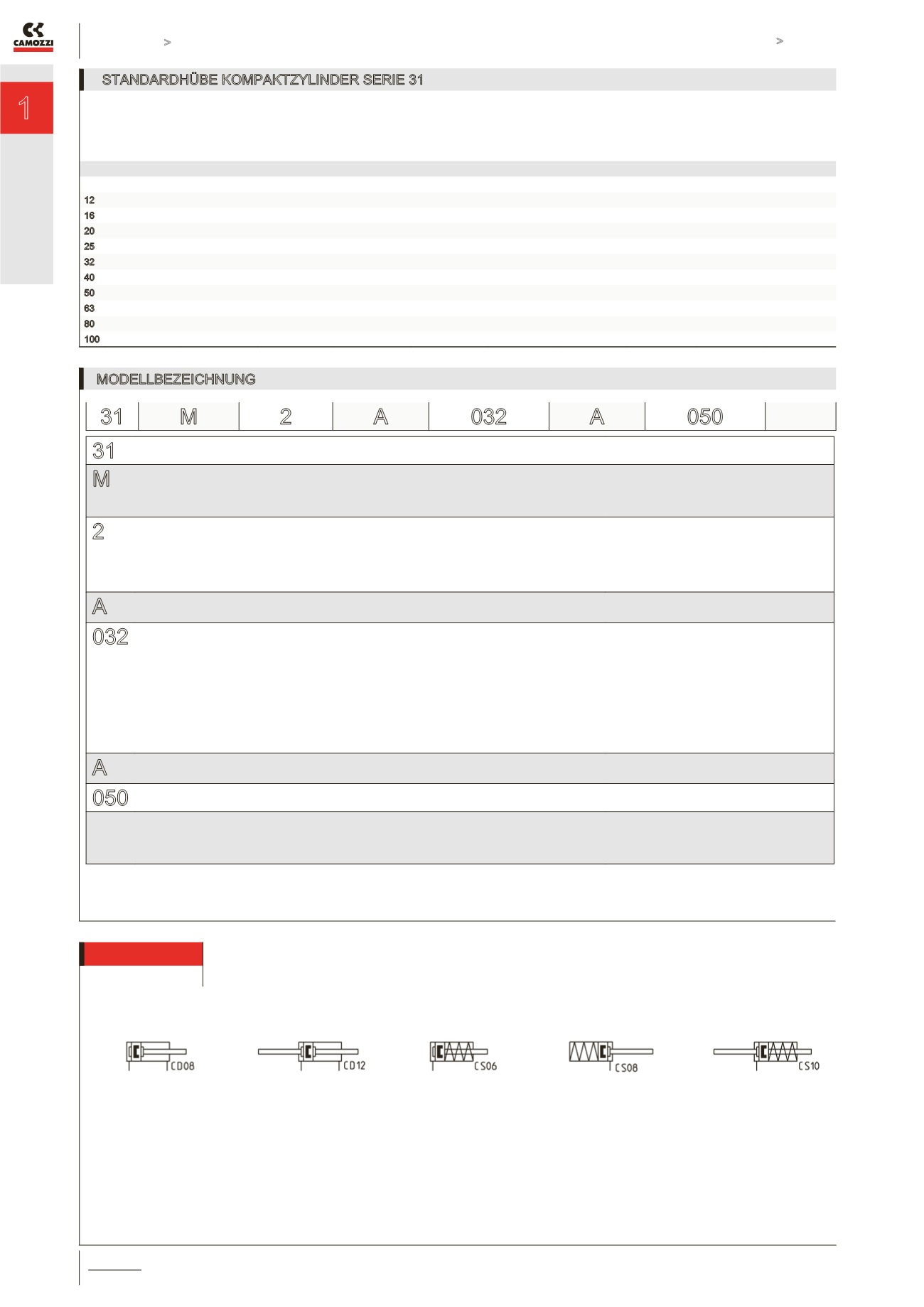

STANDARDHÜBE KOMPAKTZYLINDER SERIE 31

■ = doppeltwirkend ✖ = verdrehgesichert ● = einfachwirkend

STANDARDHÜBE

Ø

5

10

15

20

25

30

40

50

60

80

12

■ ✖ ●

■ ✖ ●

■ ✖

■ ✖

■ ✖

■ ✖

■ ✖

16

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖

■ ✖

20

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖

■ ✖

■ ✖

25

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖

■ ✖

■ ✖

32

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖

■ ✖

■ ✖

40

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖

■ ✖

■ ✖

■ ✖

■ ✖

50

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖

■ ✖

■ ✖

■ ✖

■ ✖

63

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖

■ ✖

■ ✖

■ ✖

■ ✖

80

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖

■ ✖

■ ✖

■ ✖

■ ✖

100

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖ ●

■ ✖

■ ✖

■ ✖

■ ✖

■ ✖

MODELLBEZEICHNUNG

31

SERIE

M

KOLBENSTANGE

M = Aussengewinde, montiert mit Kolbenstangenmutter U

F = Innengewinde

R = verdrehgesichert mit Flanschplatte, nur doppeltwirkend

2

BETRIEBSART

1 = einfachwirkend (Feder vorn)

2 = doppeltwirkend

3 = doppeltwirkend, durchgehende Kolbenstange

4 = einfachwirkend (Feder hinten)

7 = einfachwirkend, durchgehende Kolbenstange

PNEUMATIKSYMBOLE

CS06

CD08

CD12

CS08

CS10

A

WERKSTOFFE

A = Kolbenstange Edelstahl gerollt 1.4305 - Rohr AL-Profil

032

KOLBENDURCHMESSER

012 = 12 mm

016 = 16 mm

020 = 20 mm

025 = 25 mm

032 = 32 mm

040 = 40 mm

050 = 50 mm

063 = 63 mm

080 = 80 mm

100 = 100 mm

A

BEFESTIGUNGSART

A = Standard

050

HUB (siehe Tabelle)

= Standard

S = Spezial

V = Abstreifer in FKM

W = Dichtungen in FKM (140°), nur verfügbar bei doppeltwirkend, nicht magnetisch

31 M 2

A

032

A

050

PNEUMATIKSYMBOLE

Pneumatiksymbole entsprechend der Modellbezeichnung.
