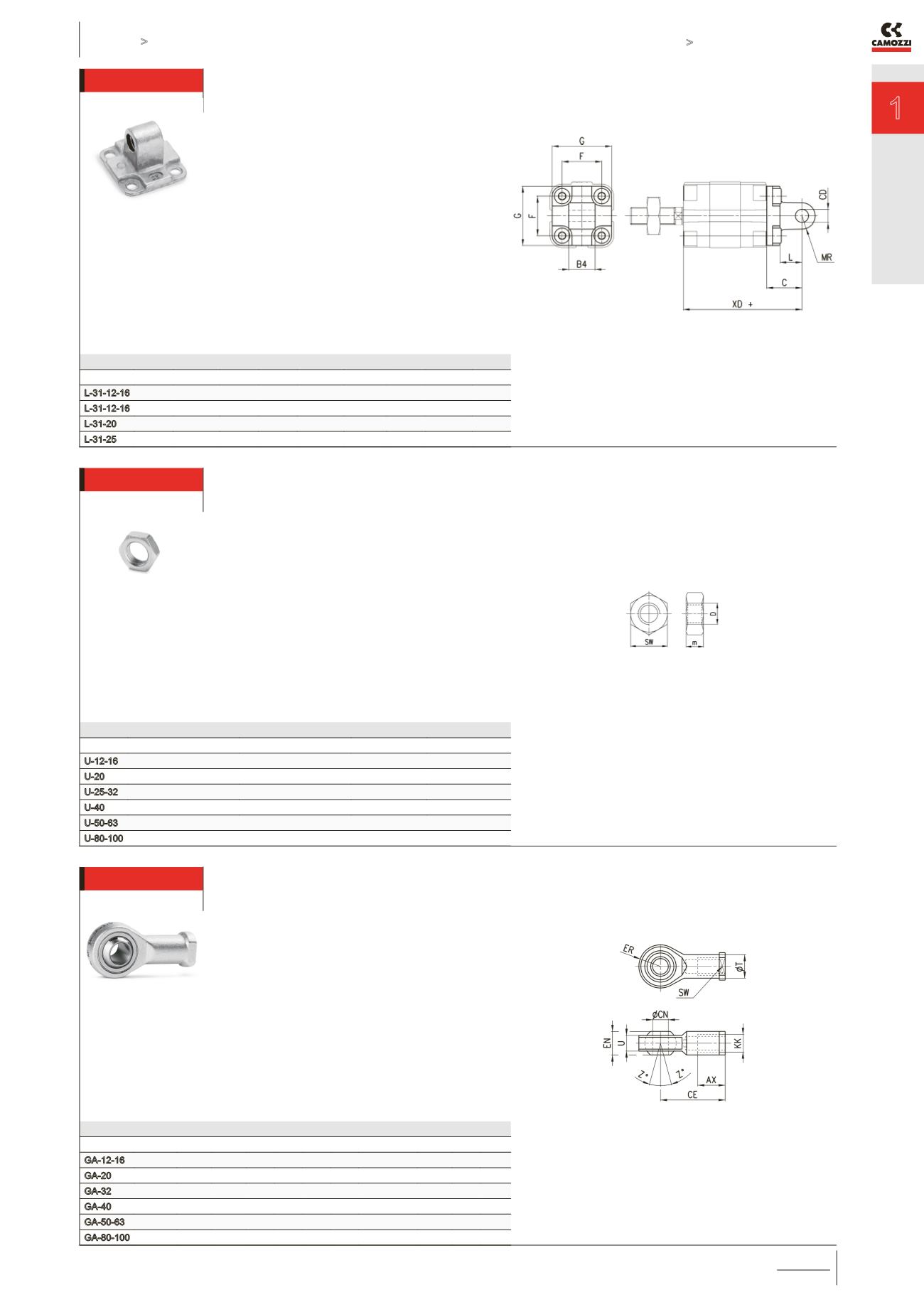

Kompaktzylinder Serie 31
KATALOG
1
/2.15.13
1
>
Version 8.8
ANTREIBEN >
ANTREIBEN
Schwenklager Mod. L
Werkstoff: Aluminium
Lieferumfang:
4 Schrauben
1 Schwenklager
1 Spannstift
PRODUKTÜBERSICHT
Mod.
Ø
Ø
CD L
C XD+
MR F
G B4
L-31-12-16 12
6
10
16
54
6
18
30
12
L-31-12-16 16
6
10
16
54
6
18
30
12
L-31-20
20
8
14
20
58
8
22
37,5
16
L-31-25
25
8
14
20
59,5
8
26
41,5
16
+ = Hub
Kolbenstangenmutter Mod. U
UNI EN ISO 4035
Werkstoff: Stahl verzinkt
PRODUKTÜBERSICHT
Mod.
Ø Zylinder
D
m
SW
U-12-16
12
M6X1
4
10
U-20
16
M8X1,25
5
13
U-25-32
20-40
M10X1,25
6
17
U-40
50-63
M12X1,25
7
19
U-50-63
80
M16X1,5
8
24
U-80-100
100
M20X1,5
9
30
Gelenkauge Mod. GA
ISO 8139
Werkstoff: Stahl verzinkt
PRODUKTÜBERSICHT
Mod.
Ø
Ø
CN U EN ER AX CE KK
T Z SW
GA-12-16 12
6
7
9 10 12 30
M6X1
10 6,5 11
GA-20
16
8
9 12 12 16 36 M8X1,25 12,5 6,5 14
GA-32
20÷40 10 10,5 14 14 20 43 M10X1,25 15 6,5 17
GA-40
50÷63 12 12 16 16 22 50 M12X1,25 17,5 6,5 19
GA-50-63 80
16 15 21 21 28 64 M16X1,5 22 7,5 22
GA-80-100 100 20 18 25 25 33 77 M20X1,5 27,5 7 30
