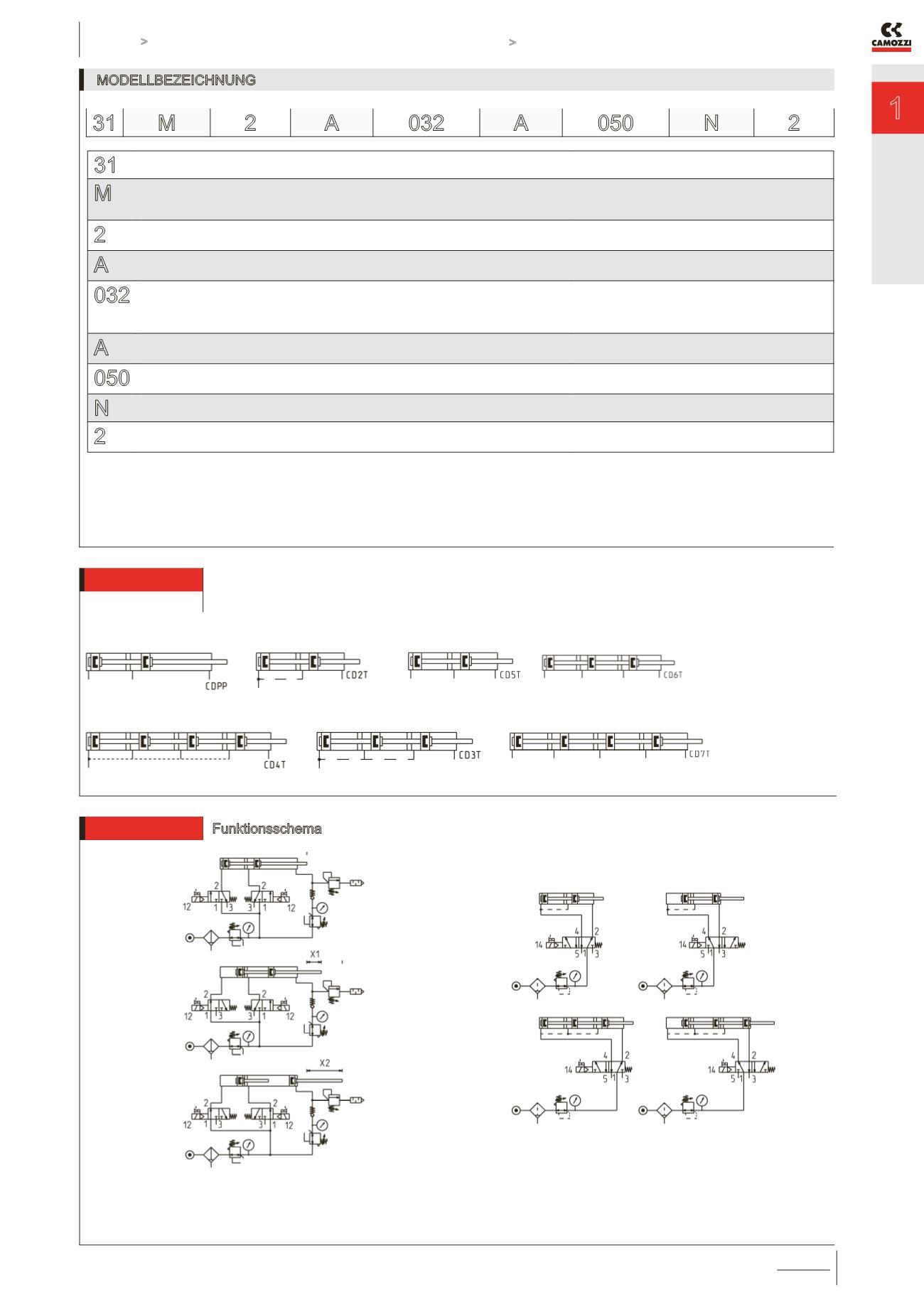

Kompaktzylinder Serie 31 Tandem - Mehrstellungsversion

KATALOG

1

/2.20.02

1

>

Version 8.8

ANTREIBEN >

ANTREIBEN

MODELLBEZEICHNUNG

31

SERIE

M

KOLBENSTANGE

M = Aussengewinde, montiert mit Kolbenstangenmutter Mod. U

F = Innengewinde

2

BETRIEBSART

2 = doppeltwirkend

PNEUMATIKSYMBOLE

CDPP

A

WERKSTOFF

A = Kolbenstange Edelstahl 1.4305 gerollt - Rohr AL

032

KOLBENDURCHMESSER

012 = 12 mm - 016 = 16 mm - 020 = 20 mm - 025 = 25 mm

032 = 32 mm - 040 = 40 mm - 050 = 50 mm - 063 = 63 mm

080 = 80 mm - 100 = 100 mm

CD5T, CD6T, CD7T

CD2T, CD3T, CD4T

CD2T, CD3T, CD4T

A

BEFESTIGUNGSART

A = Standard

050

HUB (Tandemversion -X1 mm/X2 mm (siehe Funktionsschema)

*Hübe ohne 0 am Anfang eingeben

N

TANDEM- UND MEHRSTELLUNGSVERSION

2

NUR BEI TANDEM

2 = 2-fach - 3 = 3-fach - 4 = 4-fach

31 M 2

A 032

A 050

N 2

PNEUMATIKSYMBOLE

Pneumatiksymbole entsprechend der Modellbezeichnung.

6512

Funktionsschema

Mehrstellungsversion

Bestellbeispiel:

X1 = 25 mm - X2 = 100 mm

31M2A032A25/100N

Tandem

Bestellbeispiel:

Hub 25 mm

31M2A032A025N2 (2-fach)
